技术参数

（一）适用材料

（1）材质：不锈钢、铝带、铜、普碳钢等。

（2）材料厚度：0.2-2.5mm

（3）材料宽度：300-1250mm

（4）钢卷内径：￠508mm

（5）钢卷外径：≤1500mm

（6）钢卷重量：≤7吨

（二）成品参数

（1）成品长度：400-4000mm

（2）长度公差：L=±0.3mm（按1米计算）

（3）对角线公差：L=±0.3mm

（三）设备参数

（1）电源：380V/50HZ/3PH

（2）装机容量（总功率）：约125KW

（3）剪切速度（生产率）： 长度500mm          40张

                              1000mm         27-30张

                              2000mm         20-24张

                              4000mm         10-17张

（4）驱动动力：

a台车：2．2KW摆线针电机

b放卷：YCT5．5 KW摆线针调速电机

c整平主机：DC37KW直流电机

d定尺机：AC 18.5KW词服电机

e输送机：YCT2.2KW摆线针调速电机

f液压站：AC 37KW电机

g叠料架、出料台：2台2．2KW摆线针电机；3台1．5KW摆线针电机

（5）设备总重量：约45 吨

（6）操作人数：3-4人

（7）设备占地面积：6米X25米

（8）设备主体颜色：中灰（可由客户自定）

（9）生产流程方向：从（左 ）至（右 ）方向机。

八、设备组成

（1）入料台车

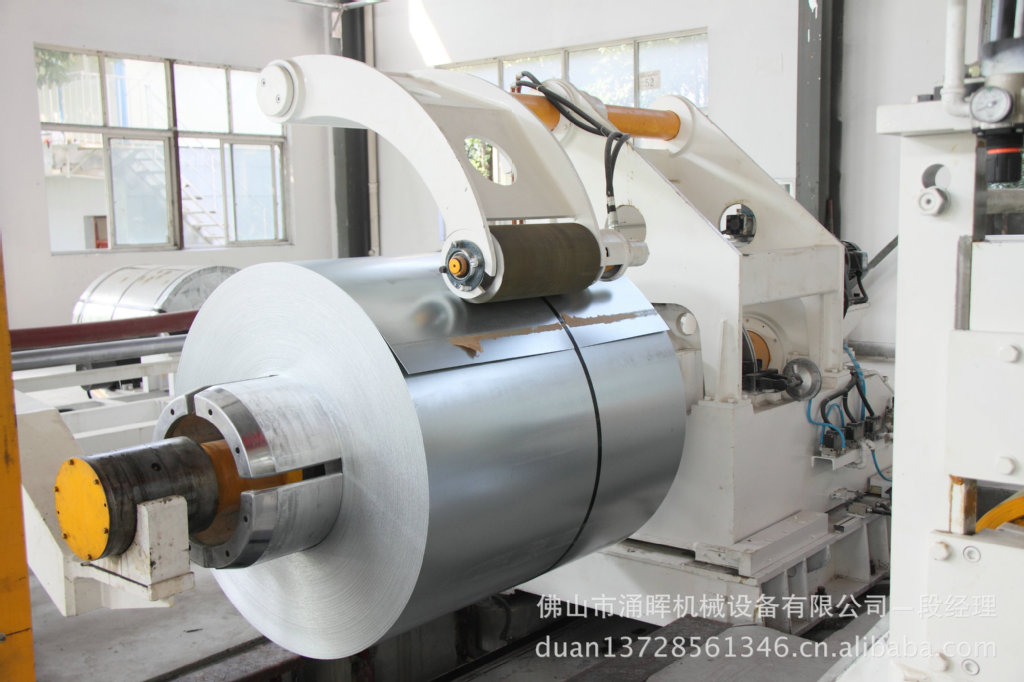

（2）液压膨胀放卷机

（3）21辊精整主机

 (4)渡桥(摆桥)

（5）四辊定尺

（6）液压马达剪板机(含液压站)

（7）输送机

（8）叠料台与出料辊道

（9）电控系统

（十）电控系统

（1）电器控制箱1台，本生产线采用三相五线制交流380V供电，电网电压波动不应超过±20%，控制电源为交流220V和直流24V。

（2）全线采用集中控制，具有长度设定状态显示，自动记数，速度调整，自动/手动进给，连续剪切，故障报警，系统保护等功能。

（3）全线由PLC集中控制，变频驱动系统定长送料，由调速控制各机工作速度。

工司介绍：

   1、我公司主要制造铜、铝板带系列带校平横切机组、纵剪分切机，铝带拉弯矫直机、高速横切飞剪机、全数控高速纵剪机、开平机、双刀座纵剪机，铜、铝带超声波清洗脱脂成套设备，铜、铝卷带喷涂、辊涂成（配）套设备，冷扎(热扎)周边配套设备，铜、铝卷带重卷机组，全自动纵剪横切复合机组,并承接相关设备维修、改造等工程。
   2、不锈钢、冷扎板系列：不锈钢校平横切机组，纵剪分条机、拉弯矫直机，不锈钢飞剪机，全数控高速纵剪机、开平机，双刀座纵剪机，不锈钢清洗脱脂成套设备，喷涂、辊涂成（配）套设备，冷扎(热扎)周边配套设备，卷带重卷机组

   3、主要适应类型：

    a. 金属材质: 冷热轧钢板,镀锌板,彩涂板,不锈钢板, 马口铁, 硅钢片, 非铁合金板(铝板，铜板).
    b. 金属板厚度: 最小到0.1mm, 最大到12mm.
    c. 金属板宽度: 最小到300mm, 最大到2200mm.
    d. 分条速度: 最大 220M/Min
    e. 提示：最佳板厚范围是8倍,一般不超过10倍.工作范围愈大,机械精密度愈差,设计难度愈高.
例如最小板厚是0.3mm时,最大板厚不超过2.4mm最佳; 一般不超过3.0mm为宜

                    欢迎您的莅临和来电咨询！
