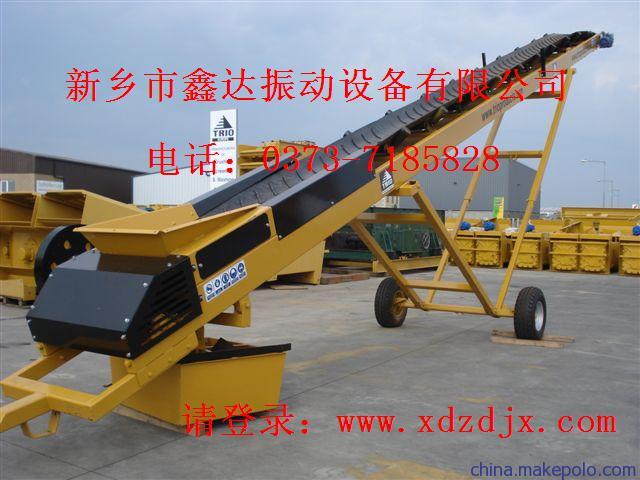

皮带输送机
皮带式输送机具有输送量大、结构简单、维修方便、部件标准化等优点，广泛应用于矿山、冶金、煤炭等行业，用来输送松散物料或成件物品，根据输送工艺要求，可单台输送，也可多台组成或与其它输送设备组成水平或倾斜的输送系统，以满足不同布置型式的作业 线需要 ,适用于输送堆积密度小于1.67/吨/立方米，易于掏取的粉状、粒状、小块状的低磨琢性物料及袋装物料，如煤、碎石、砂、水泥、化肥、粮食等。被送物料温度小于60℃。其机长及装配形式可根据用户要求确定，传动可用电滚筒，也可用带驱动架的驱动装置。

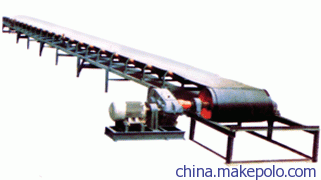

皮带输送机主要由机架、输送皮带、皮带辊筒、张紧装置、传动装置等组成。
皮带输送机原理介绍
皮带输送机广泛应用于家电、电子、电器、机械、烟草、注塑、邮电、印刷、食品等各行各业，物件的组装、检测、调试、包装及运输等。线体输送可根据工艺要求选用：普通连续运行、节拍运行、变速运行等多种控制方式；线体因地制宜选用：直线、弯道、斜坡等线体形式。
TD75、DTⅡ型皮带输送机由于输送量大,结构简单,维护方便,成本低,通用性强等优点,而被广泛地应用在冶金、矿山、煤炭、港口、交通、水电、化工等部门,进行装车、装船、转载或堆积各种常温状态的松散密度为500~2500kg/m3各种散状物料或成件物品.由单机或多机组合成运输系统来输送物料,根据工艺要求可布置成水平或倾斜的形式,DTⅡ型皮带输送机除了可满足水平或倾斜输送要求外,还可采用带凸弧段、凹弧段与直线段组合的输送形式.输送机允许输送的物料块度取决于带宽、带速、槽角和倾角,也取决于大块物料出现的频率.该输送机适用的工作环境温度一般为-25~+40℃.我公司还生产轻型皮带输送机和移动式输送机。
皮带输送机皮带常见故障的处理
一、皮带输送机运行时皮带跑偏是最常见的故障。
皮带机的皮带在整个皮带输送机的中部跑偏时可调整托辊组的位置来调整跑偏；在制造时托辊组的两侧安装孔都加工成长孔，以便进行调整。具体调整方法（见图1），具体方法是皮带偏向哪一侧，托辊组的哪一侧朝皮带前进方向前移，或另外一侧后移。如图1所示皮带向上方向跑偏则托辊组的下位处应当向左移动，托辊组的上位处向右移动。
2.安装调心托辊组调心托辊组有多种类型如中间转轴式、四连杆式、立辊式等其原理是采用阻挡或托辊在水平面内 方向转动阻挡或产生横向推力使皮带自动向心达到调整皮带跑偏的目的。一般在皮带输送机总长度较短时或皮带输送机双向运行时采用此方法比较合理，原因是较短皮带输送机更容易跑偏并且不容易调整。而长皮带输送机最好不采用此方法，因为调心托辊组的使用会对皮带的使用寿命产生一定的影响。
3. 调整驱动滚筒与改向滚筒位置驱动滚筒与改向滚筒的调整是皮带跑偏调整的重要环节。因为一条皮带输送机至少有2到5个滚筒，所有滚筒的安装位置必须垂直于皮带输送机长度方向的中心线，若偏斜过大必然发生跑偏。其调整方法与调整托辊组类似。对于头部滚筒如皮带向滚筒的右侧跑偏，则右侧的轴承座应当向前移动，皮带向滚筒的左侧跑偏，则左侧的轴承座应当向前移动，相对应的也可将左侧轴承座后移或右侧轴承座后移。尾部滚筒的调整方法与头部滚筒刚好相反。调整方法（见图2）。经过反复调整直到皮带调到较理想的位置。在调整驱动或改向滚筒前最好准确安装其位置.
4. 张紧处的调整皮带张紧处的调整是皮带输送机跑偏调整的一个非常重要的环节。重锤张紧处上部的两个改向滚筒除应垂直于皮带长度方向以外还应垂直于重力垂线，即保证其轴中心线水平。使用螺旋张紧或液压油缸张紧时，张紧滚筒的两个轴承座应当同时平移，以保证滚筒轴线与皮带纵向方向垂直。具体的皮带跑偏的调整方法与滚筒处的调整类似。
5. 转载点处落料位置对皮带跑偏的影响转载点处物料的落料位置对皮带的跑偏有非常大的影响，尤其在两条皮带机在水平面的投影成垂直时影响更大。通常应当考虑转载点处上下两条皮带机的相对高度。相对高度越低，物料的水平速度分量越大，对下层皮带的侧向冲击也越大，同时物料也很难居中。使在皮带横断面上的物料偏斜，最终导致皮带跑偏。如果物料偏到右侧，则皮带向左侧跑偏，反之亦然。在设计过程中应尽可能地加大两条皮带机的相对高度。在受空间限制的移动散料输送机械的上下漏斗、导料槽等件的形式与尺寸更应认真考虑。一般导料槽的的宽度应为皮带宽度的三分之二左右比较合适。为减少或避免皮带跑偏可增加挡料板阻挡物料，改变物料的下落方向和位置。
6 .双向运行皮带输送机跑偏的调整双向运行的皮带输送机皮带跑偏的调整比单向皮带输送机跑偏的调整相对要困难许多，在具体调整时应先调整某一个方向，然后调整另外一个方向。调整时要仔细观察皮带运动方向与跑偏趋势的关系，逐个进行调整。重点应放在驱动滚筒和改向滚筒的调整上，其次是托辊的调整与物料的落料点的调整。同时应注意皮带在硫化接头时应使皮带断面长度方向上的受力均匀,在采用导链牵引时两侧的受力尽可能地相等。
皮带输送机的撒料是一个共性的问题，原因也是多方面的。但重点还是要加强日常的维护与保养。
1. 转载点处的撒料转载点处撒料主要是在落料斗，导料槽等处。如皮带输送机严重过载，皮带输送机的导料槽挡料橡胶裙板损坏，导料槽处钢板设计时距皮带较远橡胶裙板比较长使物料冲出导料槽。上述情况可以在控制运送能力上，加强维护保养上得到解决。
2. 凹段皮带悬空时的撒料凹段皮带区间当凹段曲率半径较小时会使皮带产生悬空，此时皮带成槽情况发生变化，因为皮带已经离开了槽形托辊组，一般槽角变小，使部分物料撒出来。因此，在设计阶段应尽可能地采用较大的凹段曲率半径来避免此类情况的发生。如在移动式机械装船机、堆取料机设备上为了缩短尾车而将此处凹段设计成无圆弧过渡区间，当皮带宽度选用余度较小时就比较容易撒料。
3. 跑偏时的撒料皮带跑偏时的撒料是因为皮带在运行时两个边缘高度发生了变化，一边高，而另一边低，物料从低的一边撒出，处理的方法是调整皮带的跑偏。
皮带输送机的常见问题及解决方法
1.异常噪音
皮带机运行时其驱动装置、驱动滚筒和改向滚筒、以及托辊组在不正常时会发出异常的噪音，根据异常噪音可判断设备的故障。
2. 托辊严重偏心时的噪音皮带运输机运行时托辊常会发生异常噪音，并伴有周期性的振动。尤其是回程托辊，因其长度较大，自重大，噪音也比较大。发生噪音的原因主要有两个原因。一是制造托辊的无缝钢管壁厚不均匀，产生的离心力较大。二是在加工时两端轴承孔中心与外圆圆心偏差较大，使离心力过大。在轴承不损坏并允许噪音存在的情况下可以继续使用。
3.联轴器两轴不同心时的噪音在驱动装置的高速端电机与减速机之间的联轴器或带制动轮的联轴器处发出的异常噪音，这种噪音也伴有与电机转动频率相同的振动。发生这种噪音时应及时对电机减速机的位置进行调整，以避免减速机输入轴的断裂。
4.改向滚筒与驱动滚筒的异常噪音改向滚筒与驱动滚筒正常工作时噪音很小，发生异常噪音时一般是轴承损坏，轴承座处发出咯咯响声，此时要更换轴承。
5.减速机的断轴减速机断轴发生在减速机高速轴上。最常见的是采用的减速机第一级为垂直伞齿轮轴的高速轴。发生断轴主要有两个原因。
5.1.减速机高速轴设计上强度不够
这种情况一般发生在轴肩处，由于此处有过渡圆角，极易发生疲劳损坏，如圆角过小会使减速机在较短的时间内断轴。断轴后的断口通常比较平齐。发生这种情况应当更换减速机或修改减速机的设计。
5.2.高速轴不同心
电机轴与减速机高速轴不同心时会使减速机输入轴增加径向载荷，加大轴上的弯矩，长期运转会发生断轴现象。 在安装与维修时应仔细调整其位置，保证两轴同心。在大多数的情况下电机轴不会发生断轴，这是因为电机轴的材料一般是45号钢，电机轴比较粗，应力集中情况要好一些，所以电机轴通常不会断裂。
5.3双电机驱动情况下的断轴
双电机驱动是在同一个驱动滚筒上装有两台减速机和两台电机。在减速机高速轴设计或选用余量较小时比较容易发生断轴现象。过去皮带运输机驱动不采用液力偶合器此类情况较易发生，原因是两台电机在启动与运行时速度同步和受力均衡难以保证。现在，大多数已采用了液力偶合器断轴现象较少发生，但使用时应注意不可将偶合器加油量过多，以便使其具有限力矩作用和提高偶合器的使用寿命。
6. 皮带的使用寿命较短皮带的使用寿命和皮带的使用状况与皮带的质量有关。皮带运输机在运行时应保证清扫器的可靠好用，回程皮带上应无物料。若上述内容保证不了就会发生回程皮带上的物料随回程皮带进入驱动滚筒或改向滚筒，皮带会被物料搁坏，并会损坏滚筒表面的硫化橡胶层。在皮带上会出现破口，降低了皮带的使用寿命。皮带的制造质量是用户比较关心的一个内容。在选定某一型号后还应考核其制造质量。国家有专门的质量鉴定机构可对其进行检验。常规上可进行外观检查，看看是否存在龟裂、老化的情况，制造后存放的时间是否过长。发生上述情况之一者不应采购。在最初发现龟裂的皮带往往使用时间都比较短就损坏。
7.凸凹段曲率半径对皮带运输机的影响7.1.凸段皮带横截面中部起拱
皮带运输机的凸段经常发生在皮带断面方向上的中部起拱，既中部凸起。并会使皮带打折，叠起后在进入改向滚筒或驱动滚筒区间后会使皮带的损坏程度加剧。起拱与打折的主要原因是在皮带横断面上中部和外侧的单位长度上的拉力值相差过大，使皮带滑到中部形成起拱或打折。单位长度上的拉力值差的大小和凸段曲率半径、托辊槽角有关。槽角越大，凸段曲率半径越小，起拱与打折越严重。当皮带运输机的槽角达到大于等于40度时，即使在皮带运输机直段的头部或尾部托辊槽角过渡区间也能发生起拱和打折，此时应减小槽角或加长过渡区间长度的距离，使皮带槽角缓慢过渡。对于凸段皮带运输机应尽可能地增大凸段曲率半径和在满足输送能力的条件下减小托辊槽角。
7.2.凸段皮带卡入平辊与斜辊之间
皮带卡入托辊组的平辊和斜辊之间的情况一般会发生在移动式散料运输机械上。如装船机，堆取料机。这类设备的悬臂梁根部位置在悬臂下俯时容易发生这种现象。此时也相当于皮带出现了凸段，由于受几何位置尺寸的限制，很难做到满意的过渡凸段曲率半径所要求的尺寸，在皮带位于悬臂根部处若仅经过一两组托辊组形成凸段时就会发生皮带卡入托辊组的平辊和斜辊之间。解决的方法是将此处 由原来的一两组托辊组形成的凸段改为四五组或更多组。例如皮带运输机的后部为水平布置，前部悬臂下俯12度，凸段的变化角度是12度，若采用五组托辊组过渡此处的角度变化皮带刚好弯折六次达到下俯12度，每弯折一次为2度。修改后就不会再发生皮带卡入托辊组的平辊和斜辊之间的现象。变化角度位置的过渡处托辊架底座可采用四连杆或随动架等方法设计。
7.3.凹段启动时弹起及被风吹偏
皮带运输机在启动时如果皮带上没有物料，在凹段区间处皮带就会弹起，遇到大风天气时还会将皮带吹偏，因此，最好在皮带运输机的凹段处增设压带轮来避免皮带的弹起或被风吹偏。
8.皮带打滑8.1.重锤张紧皮带运输机皮带的打滑
使用重锤张紧装置的皮带运输机在皮带打滑时可添加配重来解决，添加到皮带不打滑为止。但不应添加过多，以免使皮带承受不必要的过大张力而降低皮带的使用寿命。
8.2.螺旋张紧或液压张紧皮带机的打滑
使用螺旋张紧或液压张紧的皮带运输机出现打滑时可调整张紧行程来增大张紧力。但是，有时张紧行程已不够，皮带出现了永久性变形，这时可将皮带截去一段重新进行硫化。
9. 技术参数
皮带运输机是一种通用机械设备，很多用户已使用多年，但皮带运输机的维护要经常进行，由于受篇幅的限制单纯从一篇文章将所有内容包括进去确实很难，皮带运输机的使用、维护、保养的经验会通过日常工作逐渐地积累。希望黎明重工提供的本文对皮带运输机的用户有所帮助。
皮带输送机的安装
安装前：
转运塔和料仓结束后再进行皮带机安装。
注意事项：
所有皮带机的安装和调整按照地质参数和图纸进行。
安装工作：
划线
检查土建施工，查看地脚螺栓和预埋钢板情况
检查皮带机各个部件的位置
根据地脚螺栓安装桁架
安装和调整设备（包括上下托辊、刮水器、驱动装置等）
安装胶带提升机
安装伸缩头
安装导料槽
安装拉紧装置
安装所有电气部分支架
胶带切割和硫化连接
安装结束前的工作
检查：
在胶带安装前检查皮带机是否和图纸和地质图形参数一致。
电气部分：
安装电缆管道
安装限位开关、保护装置、电控柜等
安装点灯
铺设电缆
连接电线
喷漆：
清洗油漆损坏的部分并按照技术规范要求进行补喷油漆。
润滑油：
按润滑油操作手册规定的程序将添油脂或润滑油加到如下设备：减速机、联轴器、起重机、轴承座、电机轴承等。
