PTC加热器原理及功能
公司以专利技术生产的PTC型加热器，分电缆式和端子式等几种，采用PTC发热组件与波纹铝条经高温胶粘组成。该类型PTC加热器有热阻小、换热效率高的优点，是一种自动恒温、省电的电加热器。它的一大突出特点在于安全性能上，任何应用情况下均不会产生如电热管类加热器的表面“发红”现象，从而引起烫伤，火灾等安全隐患。
最显着的特点是：
1．省成本，长寿命。
由于加热器不但由特殊材料制成，并且内部连接有集成芯片，这就能能实时的对自身进行发热控制，避免过高的温度对加热器产生的损害，从而使其具有远大于其它加热器的使用寿命。
2．安全，绿色环保。
加热器本体的设计加热温度在200摄氏度以下的多档次，任何情况下本
体均不发红且有保护隔离层，任何应用场合均不需要石棉等隔热材料进
行降温处理，可放心使用不存在对人体烫伤和引发火灾的问题。
3．节约电能。
比较电热管和电阻丝加热产品，本产品是靠材料自身的特性，根据环境温度的改变来调节自身的热功率输出，所以它能将加热器的电能消耗优化控制在最小，同时高发热效率的材料也大幅提升了电能的利用效率。
·升温迅速、遇风机故障时也能自控温度、使用寿命长
·电压使用范围宽，可在12V-380V之间根据需要设计
·设计方便，可从小功率到大功率任意设计，外形也可按要求设计
·不燃烧，安全可靠，PTC发热时不发红、无明火
在中小功率加热场合， PTC 加热器具有恒温发热、无明火、热转换率高、受电源电压影响极小、自然寿命长等传统发热组件无法比拟的优势，在电热器具中的应用越来越受到研发工程师的青睐。
使用注意
(1) PTC加热片具有自动恒温的特点，同时自身发热温度也有一个最高值，这就有效的预防在电气设备种由于过度的发热对自身和其他元器件的损坏。
( 2)当 PTC 加热片用来加热液体（如水）时，液体烧干后， PTC 加热片不会损坏。
( 3)若 PTC 加热片用来加热冷风，不送风时， PTC 加热片不会损坏。
( 5）使用寿命长，正常环境下使用，寿命可达 10 年以上。
( 6）工作可靠，利用 PTC 加热片内部特性控温，永远不会超温。
( 7）工作电压非常宽：当工作电压变化 2 倍时，表面温度的变化非常小。
( 9）多个 PTC 加热片一起使用时，应并联，不可串联。
(10)不同散热条件使得 PTC 加热片的发热功率差别很大。
(11)发热功率在通电后由大到小， 最后稳定。稳定功率与使用条件有关，同一件 PTC 发热器，使用条件不同，则功率可能相差 几倍。散热越快则稳定功率越大； PTC 的表面温度越高则功率越高。
( 12） PTC 发热件的表面温度由 PTC 自身控制，也可以通过断开电路控制，但不可以通过调节电压来控制表面温度。
(13） PTC 本身可靠性很高、寿命很长，但是如果装配不当，产品会出现功率和温度不稳定等情形。

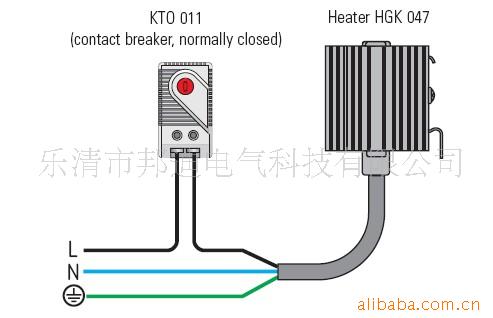

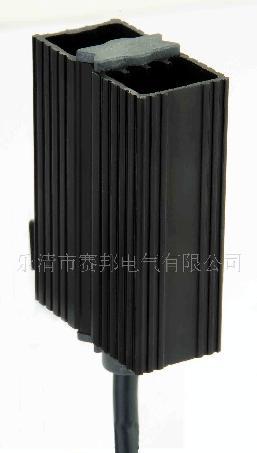

HGK 047 10W 20W 30W
|
15W/150W
· 钳压连接
· 升温快
· 适用电压宽
· 限制温度
· 节能
· 导轨卡装固定
· 安装快
加热器用于开关箱内，防止产生水珠或温度将低于最小需求值，避免生锈腐蚀。铝壳烟囱式设计可均匀分销热量，压力钳连接器简化方便安装，节省时间。.
技术参数
工作电压 | 120-240V AC/DC* (最小 110V, 最大 265V) |
Heating element加热元件 | 热敏电阻, 自动调节并限制温度 |
散热体 | 阳极氧化铝合金 |
连接 | 3级夹式端子台，接入线宽5- 2.5mm² |
连接外壳 | 适用于UL94 V-0黑色塑料 |
安装 | 35mm DIN 导轨卡装（EN 50022） |
装配位置 | 垂直 |
运行温度 | -45°C 到 +70 °C |
保护等级 | IP20/I (接地) |
*工作电压低于140V AC/DC 时，加热性能降低约10%.
型号 | 瓦特数* | 电流最大峰值. | 长度 | 重量 |
14000.0-00 | 15W | 1.5A | 65mm | 0.30kg |
14001.0-00 | 30W | 3.0A | 65mm | 0.30kg |
14003.0-00 | 45W | 3.5A | 65mm | 0.30kg |
14005.0-00 | 60W | 2.5A | 140mm | 0.40kg |
14006.0-00 | 75W | 4.0A | 140mm | 0.50kg |
14007.0-00 | 100W | 4.5A | 140mm | 0.50kg |
14008.0-00 | 150W | 9.0A | 220mm | 0.70kg |

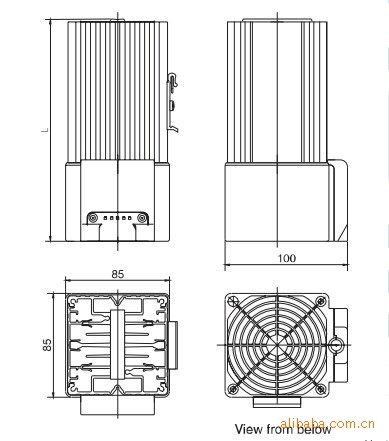

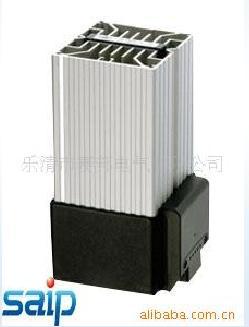

HGL 046 250W, 400W 500W
轻巧型风扇加热器，可预防水珠之形成。一体之轴流风扇提供强力空气循环，使开关箱里之温度稳定，当风扇故障时，其加热气之内建安全切断开关会停止加热器继续加热。
加热元件：电阻加热器
加热器机构：阳极挤压铝型材
紧凑的设计和夹子固定
免维护和温度安全
防止形成冷凝
集成高性能轴流风机提供强迫空气流通，因此保证了即使在外壳温度
内部终端连接器
轴流风机，球轴承和自由的空气流动
最高表面温度：75℃（400W）
服务寿命：50000h在25°C（77℉）
连接：内部接线端子1.5²
最大夹紧扭矩：0.8Nm
连接套管：塑料根据UL94 V - 0级，黑色
安装剪辑为35毫米DIN导轨，英文50022
恰当的位置是：垂直
储存温度：-45至+70°C（-49到158℉）
保护类型/类：IP20 /口（接地）
04640.0-00 230VAC, 50/60Hz 250W 182mm 1.10kg
04641.0-00 230VAC, 50/60Hz 400W 222mm 1.40kg
04640.9-00 120VAC, 50/60Hz 250W 182mm 1.10kg
04641.9-00 120VAC, 50/60Hz 400W 222mm 1.40kg
04640.1-00 24VDC 250W 182mm 1.10kg -
04640.2-00 48VDC 250W 182mm 1.10kg -
04641.2-00 48VDC 400W 222mm 1.40kg
公司 ：赛普电气集团公司上海分公司
联系人：江倩
传真:021-33050669
移动电话：13918701536
Email:saip503@
QQ ：2234936827
同类规格产品还有很多，欢迎来电咨询！
