一、产品命名规则
130ST—ZM06025AJ
①② ③④⑤⑥⑦⑧
①、表示机座号，（60、80、90、110、130、150、180）。
②、表示性能参数代号，ST代表正弦波驱动的永磁同步交流伺服电机。
③、Z表示制动，第三位缺省表示不带制动装置。
④、表示反馈类型，M代表光电编码器，R代表旋转变压器，G代表绝对值编码器。
⑤、表示电动机额定转矩，其值为：阿拉伯数字×系数（0.1），单位为N·m。
⑥、表示电动机额定转速，其值为：阿拉伯数字×系数（100），单位为rpm.
⑦、表示电压等级，（A：AC220V；B：AC380V; C:AC110V）。
⑧、J表示电动机轴伸带键。
型号示例
130ST-ZM06025AJ表示：适配驱动器输入电压220V、额定转矩为6N·m、额定转速为2500rpm、反馈元件使用光电编码器、带失电制动器、带标准键、机座号为130正弦波驱动的永磁同步交流伺服电机。
二、80系列产品技术规格
80系列伺服电机技术参数 | |||||
技术数据 | 单位 | 80ST-M01330AJ | 80ST-M02430AJ | 80ST-M03520AJ | 80ST-M04025AJ |
额定功率 | KW | 0.4 | 0.75 | 0.73 | 1 |
额定电压 | V | 220 | 220 | 220 | 220 |
额定电流 | A | 2 | 3 | 3 | 4.4 |
额定转速 | rpm | 3000 | 3000 | 2000 | 2500 |
额定转矩 | N·m | 1.28 | 2.4 | 3.5 | 4 |
峰值转矩 | N·m | 3.81 | 7.11 | 10.6 | 12 |
绕组电阻 | Ω | 4.43 | 2.87 | 3.64 | 1.82 |
绕组电感 | mH | 7.94 | 6.39 | 8.81 | 4.73 |
反动电势 | V/1000r/min | 40 | 48.1 | 70 | 42 |
转子惯量 | Kg.cm2 | 1.03 | 1.8 | 2.6 | 2.94 |
转矩系数 | N·m/A | 0.64 | 0.8 | 1.16 | 0.91 |
电气时间常数 | ms | 1.79 | 2.23 | 2.42 | 2.59 |
电机极数 | 8 | 8 | 8 | 8 | |
编码器线数 | PPR | 2500 | 2500 | 2500 | 2500 |
绝缘等级 | Class B | ||||
保护等级 | IP65 | ||||
使用环境 | 温度：-20～+50℃；湿度：90%RH以下（不结霜条件） |

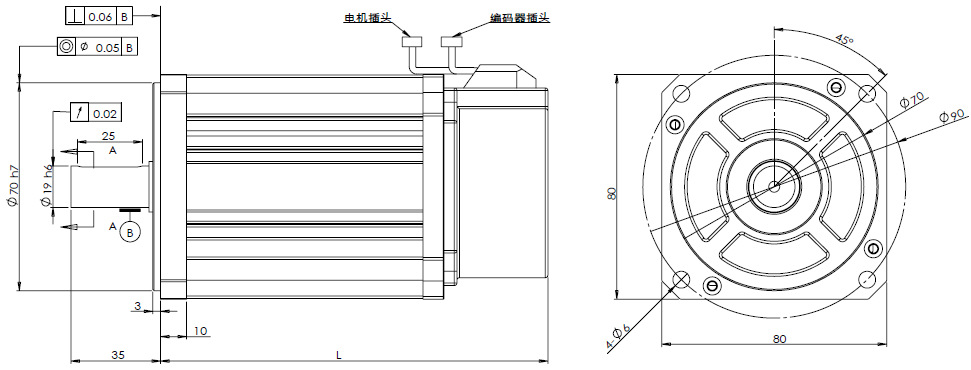

三、安装尺寸图
型号（Model） | 80ST-M01330AJ | 80ST-M02430AJ | 80ST-M03520AJ | 80ST-M04025AJ |
L（mm） | 123.5 | 150.5 | 178.5 | 190.5 |
