- Samsung Cortex-A8 S5PV210芯片,CPU采用45nm工艺制程;
|
|
- 处理器内部为64/32位总线结构,32/32KB一级缓存,512KB二级缓存;
|
- 自带3D图形加速引擎(SGX540),2D图形加速,支持8192x8192分辨率;
|
- 视频编码支持MPEG-4/H.263/H.264达到1080p@30fps,解码MPEG2/VC1/Xvid视频达到1080p@30fps ;
|
|
|
|
|


应用领域:


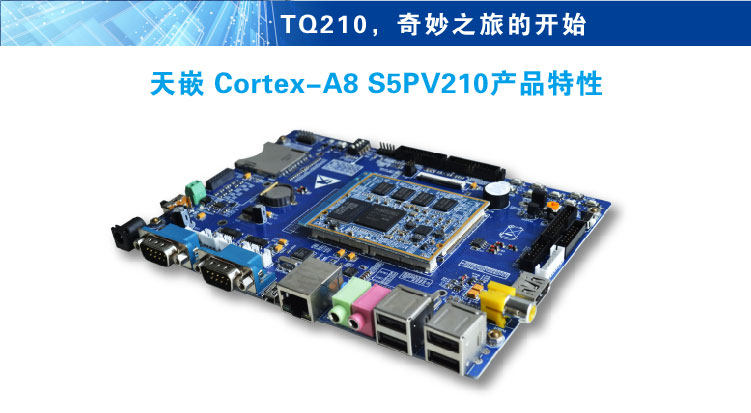

TQ210开发板秉承天嵌一贯的设计,引出了S5PV210芯片的大部分功能,留有各种应用的接口于底板上,满足学习或者是开发所需要的所有要求,对应功能只需要插上相应的模块即可实现对应的功能。在Linux PDA系统下,各个功能都有对应的使用界面,通过触摸屏点击即可实现各功能的验证。
TQ210开发板目前提供Linux PDA系统(2.6.35.7)、Android 4.0系统。板上硬件配置为3个1G:1G主频、1G DDR2、1G SLC Flash(性能相对于MLC更可靠,读写次数高达10万次),为TQ210芯片强大的应用功能,非常适合对于原ARM所开发产品的升级,紧密联系市场需求和变化。

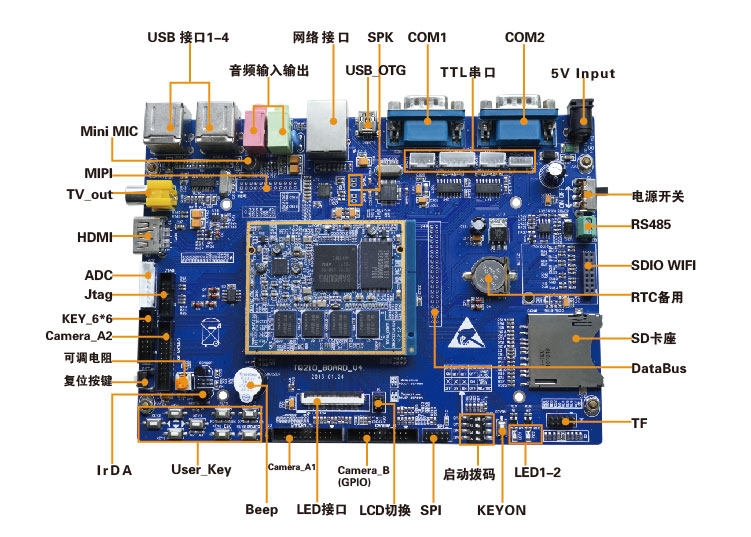

底板外围设备介绍:

底板功能特性说明:
底板尺寸 | 183×131×18mm(不含接口尺寸) |
底板层数 | 2层 |
输入电压 | 5伏电源输入 |
底板功率 | 0.65W(5V-130mA,均值) |
底板+核心板功耗 | 2W(5V-400mA,均值) |
底板+核心板+7寸屏TN92 | 5.5W(5V-1100mA,均值) |
Usb OTG | 1路USB_OTG 2.0下载接口 |
Usb Host | 4路USB_HOST 2.0输出 |
功放输出 | 支持左右声道各1W输出功率(8欧负载) |
TV out | 1路 |
HDMI | HDMI v1.3,1080p@30fps高清数字输出 |
Audio | MIC、PHONE、集成功放接口,板载驻极体话筒 |
Ethernet | 10/100M DM9000AEP |
COM(232、485、TTL) | 2路5线RS232,4路TTL,1路RS485(复用) |
Bus接口 | 支持总线扩展 |
Keypad | 6×6矩阵键盘 |
RTC备用电池 | 1个 |
SD卡座 | 1个 |
T-flash卡 | 预留10脚排针接口 |
WIFI | 支持 SDIO WIFI,USB WIFI(可选配) |
User key | 8个 |
Beep(Buzzer) | 1路PWM控制的蜂鸣器 |
GPRS模块 | 支持USB接口 |
ADC | 8路12位ADC接口,1路电位器模拟ADC输入 |
PWM | 3路,1路蜂鸣器,2路显示屏 |
SPI | 2路SPI接口,支持加速度传感器模块 |
I2C | 3路I2C |
EEPROM | 板载EEPROM芯片AT24C02 |
JTAG | 10pin(2×5,2.0间距) |
PMU管理按键 | 1个 |
RST复位 | 1个复位按键 |
Camera | 3路,支持CMOS、AV摄像头(流媒体格式)双CMOS摄像头模块接口,可一键切换,支持自动识别(部分系统),支持1080P高清 |
AV in | 可用AV转接板外接于CAMERA接口 |
User Led | 2个 |
用户按键 | 8个 |
红外IrDA | 1路,支持红外遥控(遥控器可选配) |
MIPI接口 | 硬件支持12M Camera IF/MIPI CSI-2 |
温度传感器 | 1个,温度传感器采集功能 |
LCD类型选择 | 底板支持电容屏/电阻屏自由切换,可接VGA模块,跳线在LCD接口右边 |


TQ210核心板配置:
名称 | 配置
| 级别
| 价格
| 备注 | 链接
|
TQ210 CoreB 核心板 | 1GHz主频 1GB DDR2 1GB Flash
| 商业级
| 350元
| 标配 适用于 TQ210v3/v4 | https://item.taobao.com/item.htm? spm=a1z10.5-c.w4002-3558571408.11. WvXdwA&id=21193664288
|
TQ210 CoreD 核心板 | 1GHz主频 512MB DDR2 512MB Flash
| 商业级
| 310元
| 标配 适用于 TQ210v6 | https://item.taobao.com/item.htm? spm=a1z10.5-c.w4002-3558571408.17. eeqpYk&id=41336179835 |

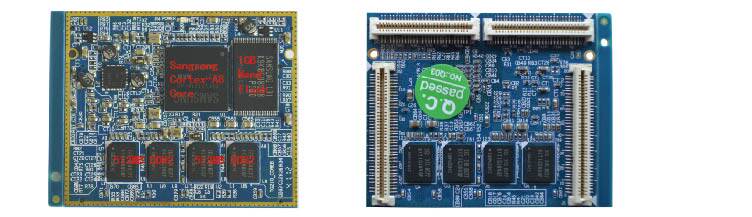

TQ210_CoreB核心板介绍:
精品设计 享受开发
业内一款3个1G(1G主频,1G内存,1GFLASH ) 的核心板!
Samsung S5PV210 Cortex A8 |
1GHz 主频 |
1GB DDR2(128M*8pcs) |
1GB Nandflash,可以扩展至2G
|

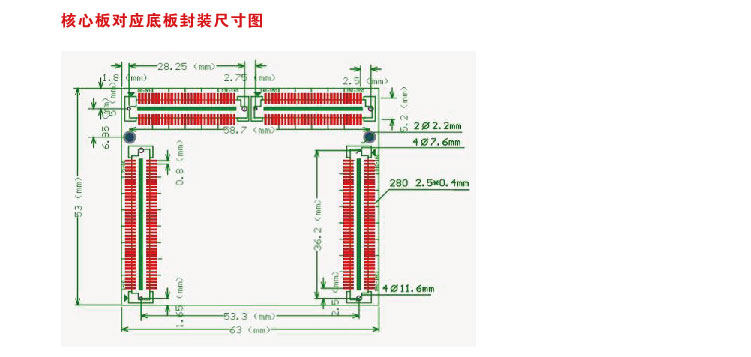

核心板尺寸 | 63×53×7mm |
核心板层数 | 10层板沉金工艺、布局、布线充分考虑EMC、EMI |
核心板引脚数 | 280pin,采用B2B接口 |
CPU | Samsung S5PV210 Cortex A8 |
主频 | 1GHz |
DDR2 | 1G,DDR2 128M×8pcs |
Nandflash | 1G,SLC(K9K8G08)可以扩展至2G |
PMU | 采用TI专为210设计的电源管理芯片:TPS659101 |
核心板功率 | 1.5W(5V-300mA) |




液晶屏品牌:群创
尺寸:7.0寸
显示面积:152.4(H)mm×91.44(V)mm
显示颜色:16.7兆色
分辨率:800(H)×480×RGB(V)
功耗:0.825W(典型值)
对比度:300:1
亮度:320cd/m2(流明)
使用温度:-30℃~85℃
触摸屏:
触摸屏使用次数:超过100,000次
响应时间:≤10ms
液晶驱动板介绍:
驱动板自带两个接口:40pin的0.5间距的薄膜线接口和50pin的2.0间距的插针接口;
提供5V供电,LED背光
提供接口部分的原理图,方便您的使用.
LCD驱动板的尺寸:111mm(V)×178mm(H)
