用于小型建筑和家装内外墙，涂料和乳胶漆施工的工具

本产品除可喷涂大部分中低粘度普通涂料外，主要用于装饰行业中内外墙乳胶漆和水性涂料的喷涂施工，也适用于皮革、家具等行业喷涂各种涂料。

1．2 产品特点

1）本产品是根据市场需求，为了满足建筑行业多楼层、小面积施工而自主开发的新产品。涂装效率高，涂层表面光滑、质量好，工效大大超过传统的滚涂和刷涂。是广大家装施工人员、小面积喷涂工程承包人员、对内墙有高要求的家庭业主的得力工具，具有移动轻便、易用、维护简单的特点。

2）高压系统各密封部位，均为全液压自密结构，其依靠自身液压进行密封和压紧补偿，不必经常更换及调整密封圈和密封圈夹紧力。

3）各受力零件或运动摩擦件，均系优质合金或特殊材料，经特殊处理，保证了使用的安全可靠和超长的使用寿命。

2 主要参数

输入电压：220V/50Hz                      电机功率：3/4HP

最高压力：20MPa                          最大流量：1.6L/min

外形尺寸：530x360x540（LxWxH）           重量：21Kg

3       外形与结构原理

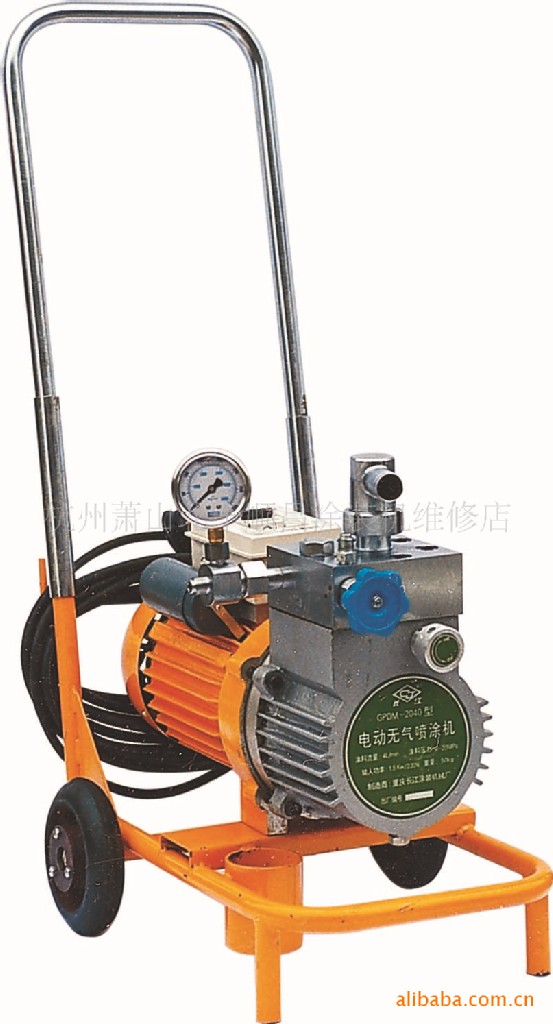

3.1 外形(见下页图)

1.把手  2.调压手柄   3.电源开关  4.电控箱  5.电机   6.电源插头  7.减速箱  8.压力转换器  9.过滤器  10.输出接头  11.泵体  12.放泄管  13.吸入管  14吸入滤网  15.高压软管  16.喷枪  17.回转喷嘴

3.2 结构原理(见下页图)

外形图

原理图

P偏心轴    B变速箱   D电机   Q活塞杆   Y压力控制器   F2柱塞阀    F1吸入阀   G1吸入滤网    A1放泄阀    G2过滤器    N高压软管    C枪回转接头    A2枪扳机

电机D通过变速箱B、偏心轴P带动活塞杆Q稳定连续地往复运动。电机力矩转换后作用于涂料缸中的柱塞，因而使涂料增压。液压状态的涂料，从涂料液压泵输出，经高压软管、涂料过滤器、无气喷枪，最后从无气喷嘴高速喷出，使液压状态涂料瞬时喷射形成极细的雾状，高速喷向被涂物表面，形成涂膜层。当打开放泄阀时，整个系统无压力循环。
