测量范围

相对压力最大0～60MPa 最小0～20kPa（kPa）

电源电压

DC24V AC220V（V）

加工定制

是

精度等级

±0.2%FS或 ±0.5%FS

类型

扩散硅压力变送器

品牌

香港上润

输出信号

4-20（mA）mA

型号

WIDEPLUS-CTA1EJ502G1FD2G17GW

产品详细介绍：

WIDEPLUS-CT型压力变送控制器是集压力测量、显示、控制、微机通讯于一体的多功能产品。该产品为全电子结构，前端采用带隔离膜充油芯体的压力传感器，输出信号由高精度、低温漂和高可靠性的放大电路和模数转换电路将数据送入微处理器，经运算后由高精度数模转换电路变换为标准信号输出。带五个独立继电器接点输出可直接替代电接点压力表。它使用灵活，操作简单，调节容易，广泛应用于电力、自来水、水处理、石油、化工、冶金等各行业之中，对流体介质的压力进行测量、显示、控制和远传，是一种智能化的数字式压力测量仪表。

产品外形

普通型

防水型

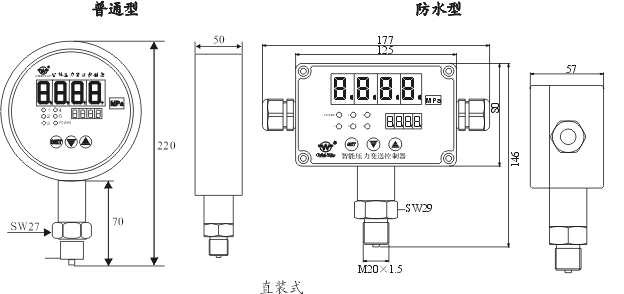

外形尺寸

技术参数

模拟量输出 DC 4mA～20mA (负载电阻≤500Ω)
             D C 0～10mA (负载电阻≤750Ω)
             DC 1V～5V (输出电阻≤250Ω)
             DC 0～5V (输出电阻≤250Ω)
开关量输出继电器控制输出—ON/OFF(带回差)
触点容量    AC220V/3A；DC 24V/5A(阻性负载)
             可控硅控制输出 — SCR (过零触发脉冲)输出；
               AC 400V/0.5A
       固态继电器输出 —SSR(固态继电器控制信号)输
           出;DC 5～24V/30mA
通讯输出    标准串行双向通讯接口
           通讯协议：RS-232C,RS-485
             波特率: 300～9600bps（自由设定）
测量范围    相对压力最大0～60MPa 最小0～20kPa
             绝对压力最大0～60MPa 最小0～20kPa
             负相对压力 -0.1～1MPa
测量精度    ±0.2%FS或 ±0.5%FS
分辨率    ±1字
显示范围    -1999～9999
显示方式    四位高亮度LED数码显示，发光二极管工作状态显示，双屏数码显示
控制/报警   可选择上限、下限或上上限、下下限控制/报警输出
方　　式    继电器 ON/OFF带回差（可自由设定　）
参数设定    面板轻触式按键数字设定，参数设定值断电后永久保存，参数设定值密码锁定
保护方式    继电器输出状态LED指示,输入超／欠量程报警 ,电源欠压或工作异常自动复位
环境温度　    0～50℃
相对湿度　　 ≤85% RH （避免强腐蚀气体）
供电电压　　 ·AC 90V～265V（开关电源）
功　　耗　 ·≤4W（A C 90V～265V 开关电源）
         ·≤4W(DC24V 开关电源)
结构材料    压力接口：不锈钢
         感压膜片：316L不锈钢
       电子壳体：铝合金或铁壳
       密封橡胶圈：氟橡胶、丁腈橡胶或全密封焊接

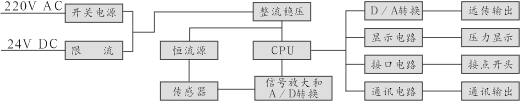

工作原理

型谱表

型　　　　　号

说　　　　　明

WIDEPLUS-CT

□

□□

□

膜片材料

A

扩散硅(注1)

A1标准型

A2超稳定型

A3清洁型

A4防腐型

B

蓝宝石

B1：（-65~150℃）

B2：（10~200℃）

B3：（10~350℃）

C

陶瓷电容

信号输出
（可复选）

E

(4~20)mA DC

F

1~5V DC

U

0~20mA DC

Q

0~5V DC

Jn

接点数n=0~5(继电器输出)（注2）

N

无输出信号

通讯方式

0

无通讯

2

RS-232C

8

RS-485

过程连接件材料

1

不锈钢316L

2

不锈钢304

3

不锈钢1Gr18Ni9Ti

4

哈氏合金C

过程连接件方式

R

外螺纹G1/2（内孔φ10mm）

G

外螺纹M20 X 1.5（内孔φ3mm）

M

外螺纹G1/2（内孔φ3mm）

A

外螺纹G1/2-14NPT

N

　外螺纹M20 X 1.5（内孔φ10mm）

P

卡套式（量程≤1MPa）

Y

特殊要求

密封件材料

1F

　氟橡胶

2F

丁腈橡胶

3F

聚四氟乙烯(不适用扩散硅)

4F

全密封焊接(仅用于扩散硅)

显示方式

D

四位LED数字双屏显示（注3）

Y

特殊要求

精度等级

2

0.2级

5

　0.5级

测量范围

□

见WIDEPLUS-CT系列标准量程表

其它

G

表压

A

　绝压

B

　密封表压型

产品外形

圆型（普通型）

F

方型（防水型） IP65

供电方式

W

DC24V

T

AC220V

选型举例

WIDEPLUS-CTA1EJ502G1FD2G17GW

●注1：扩散硅标准型及卫生型测量量程为：最小0～10kPa,最大0～35MPa。
扩散硅超稳定型测量量程为：最小0～6kPa，最大0～60MPa。
Φ32mm陶瓷电容式测量量程为：最小0～1.6kPa，最大0～4MPa。
●注2：压力变送控制器带五个独立继电器接点输出,可直接替代电接点压力表。
●注3：一屏显示压力值，一屏显示报警值。

标准量程表

表压代码

绝压

测量范围

量程调节范围

电容式过载
