一、适用范围

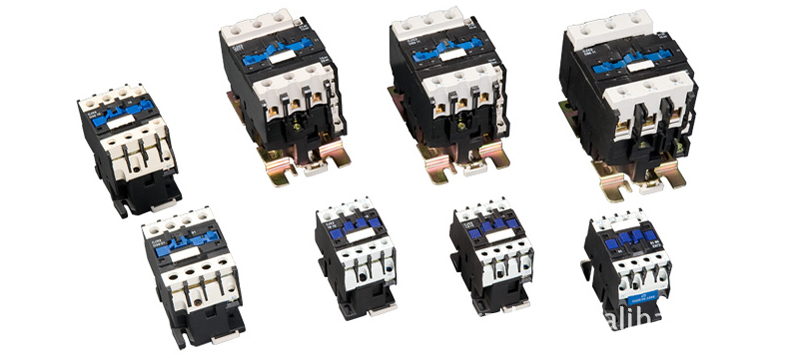

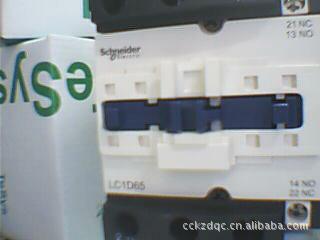

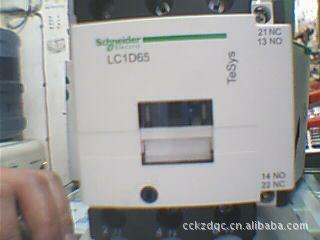

CJX2系列交流接触器适用于交流50Hz或60Hz，电压至660V、电流至95A的电路中。
供远距离接通与分断电路、频繁起动、控制交流电动机。
接触器还可组装成积木式辅助触头组、空气延时头、机械联锁机构等附件，组成延时接触器、可逆接触器、星三角起动器。
并可与适当的产品符合IEC60947-4-1和GB14048.4标准。
二、正常工作条件和安装条件
1 周围空气温度为：-5℃～+40℃。24小时内其平均值不超过+35℃；
2 海拔高度：不超过2000m；
3 大气条件：在+40℃时空气相对湿度不超过50%，在较低温度下可以有较高的相对湿度，最湿月的月平均最低温度不起过+25℃，该月的月平均最大相对湿度不超过90%，并考虑因温度变化发生在产品上的凝露。
4 污染等级：3级；
5 安装类别：Ⅲ类；
6 安装条件：安装面与垂直面倾斜度不大于±5°；
7 冲击振动：产品应安装和使用在无显著摇动、冲击和振动的地方。
三、主要参数及技术性能
接触器可与表1、表2中任一个附件组装
辅助触头组
型号 | 触头数量 |
F4-02 | 2NC |
F4-11 | 1NO+1NC |
F4-20 | 2NO |
F4-22 | 2NO+2NC |
F4-40 | 4NO |
F4-04 | 4NC |
F4-13 | 1NO+3NC |
F4-31 | 3NO+1NC |
空气延时头
型号 | 延时范围 | 延时触头数量 |
LA2-D20 | 0.1s～3s | 1NO+1NC |
LA2-D22 | 0.1s～30s | 1NO+1NC |
LA2-D24 | 10s～180s | 1NO+1NC |
LA3-D20 | 0.1s～3s | 1NO+1NC |
LA3-D22 | 0.1s～30s | 1NO+1NC |
LA3-D24 | 10s～180s | 1NO+1NC |
接触器的主要参数及技术性能指标
型号 | CJX2-09 | CJX2-12 | CJX2-18 | CJX2-25 | CJX2-32 | CJX2-40 | CJX2-50 | CJX2-63 | CJX2-80 | CJX2-95 |
额定
工作
电流
(A) | 380V | AC-3 | 9 | 12 | 18 | 25 | 32 | 40 | 50 | 63 | 80 | 95 |
AC-4 | 3.5 | 5 | 7.7 | 8.5 | 12 | 18.5 | 24 | 28 | 37 | 44 |
660V | AC-3 | 6.6 | 8.9 | 12 | 18 | 21 | 34 | 39 | 42 | 49 | 49 |
AC-4 | 1.5 | 2 | 3.8 | 4.4 | 7.5 | 9 | 12 | 14 | 17.3 | 21.3 |
约定发热电流(A) | 20 | 20 | 32 | 40 | 50 | 60 | 80 | 80 | 110 | 110 |
约定发热电压(V) | 660 | 660 | 660 | 660 | 660 | 660 | 660 | 660 | 660 | 660 |
可控三相鼠笼
电动机功率
(AC-3)kW | 220V | 2.2 | 3 | 3 | 5.5 | 7.5 | 11 | 15 | 18.5 | 22 | 25 |
380V | 4 | 5.5 | 5.5 | 11 | 15 | 18.5 | 22 | 30 | 37 | 45 |
660V | 5.5 | 7.5 | 7.5 | 15 | 18.5 | 30 | 37 | 37 | 45 | 45 |
操作
频率
(次/h) | 电寿命 | AC-3 | 1200 | 1200 | 1200 | 1200 | 600 | 600 | 600 | 600 | 600 | 600 |
AC-4 | 300 | 300 | 300 | 300 | 300 | 300 | 300 | 300 | 300 | 300 |
机械寿命 | 3600 | 3600 | 3600 | 3600 | 3600 | 3600 | 3600 | 3600 | 3600 | 3600 |
电寿命
(万次) | AC-3 | 100 | 100 | 100 | 100 | 80 | 60 | 60 | 60 | 60 | 60 |
AC-4 | 20 | 20 | 20 | 20 | 20 | 15 | 15 | 15 | 10 | 10 |
机械寿命(万次) | 1000 | 1000 | 1000 | 1000 | 800 | 800 | 800 | 800 | 600 | 600 |
配用熔断器型号 | RT16-20 | RT16-20 | RT16-32 | RT16-40 | RT16-50 | RT16-63 | RT16-80 | RT16-80 | RT16-100 | RT16-125 |
冷压端头 | 软线带冷压端头 | 根 | 1～2 | 1～2 | 1～2 | 1 2 | 1 2 | 1 2 | 1 2 | 1 2 | 1 2 | 1 2 |
软线不带冷压端头
硬线 | mm2 | 2.5 | 2.5 | 4 | 4 4 | 4 4 | 10 10 | 16 16 | 16 16 | 50 25 | 50 25 |
4 | 4 | 6 | 10 6 | 10 6 | 16 10 | 25 16 | 25 16 | 50 35 | 50 35 |
4 | 4 | 6 | 6 6 | 6 6 | 10 10 | 25 - | 25 - | 50 - | 50 - |
线圈
功率 | 50Hz | 吸合(VA) | 70 | 70 | 70 | 110 | 110 | 200 | 200 | 200 | 200 | 200 |
保持(VA) | 8 | 8 | 8 | 11 | 11 | 20 | 20 | 20 | 20 | 20 |
| | 功率(W) | 1.8～2.7 | 1.8～2.7 | 1.8～2.7 | 3～4 | 3～4 | 6～10 | 6～10 | 6～10 | 6～10 | 6～10 |
动作范围 | 吸合电压为：85%～110%Us；释放电压为20%～75%Us |
辅助触头基本参数 | AC-15：360VA DC-13：33W Ith：10A |
四、结构特点
可以采用积木式安装方式加装辅助触头组、空气延时头、热继电器等附件，组合成多种派生产品。
