LED车载屏左右转弯控制器:由LED显示屏控制卡,功能控制盒两都组合:可用于各种公车/出租车上的LED后屏、前屏、腰屏、以及公交车内屏。与公交/出租车中控器连接,通过中控器对其控阵,可同步报站、显示时间、刹车、倒车,左右转弯提示等。
1、LED显示屏控制卡:
产品说明 小条屏LED控制卡
控制范围 单基色128*320点、双色64*320点
存储节目 最多可存储127个节目
板载接口2个通用08接口,4个12接口。
扫描方式 支持1/16、1/8、1/4、单色、双色LED显示屏
通讯方式RS232(通讯接线: 直通235交叉即2、3交叉连接)
软件支持 可单个发送节目,也可以群发。
支持格式 支持文字图片节目发送显示。
节目数量32768点(127条节目)32*1024、64*512、128*256…
40960点(31条节目)48*832、64*640…
区域支持 支持8个分区
播放模式 按节目循环播放
亮度调节支持每日8个时段的8级亮度调节
工作电压5V 工作电流 4MA到20MA
工作温度-40℃+80℃
二次开发:可以与任何一家公交车报站器对接。

2、LED车载屏显示左右弯功能控制盒:
左右弯功能控制盒介绍:功能控制盒有5路信号,分别是A左转弯信号、B右转弯信号、C刹车信号、D倒车信号、F温馨提示信号,5路信号线分别与对应的信号链接,当车辆左转时屏上显示左转,右转弯时显示右转等。

二.使用说明:
按下图所示,根据自己所使用的单元板类型,按具体情况与控制卡连接,并进行参数配置。 |

|
1 | 用交叉线与功能控制盒连接。 |
2 | 用排线把屏与控制卡的08接口或12接口连接。 |
3 | 功能控制卡提供24V电源供电 |
4 | LED控制卡连接5V电源供电 |
5 | 5路信号功能实现请安盒上指示接线 |
三、功能效果图:LED显示屏控制卡-左右转弯控制器:可用于各种公交/出租车上的LED后屏、前屏、腰屏、以及公交车内屏;出租车后背屏,车顶屏。控制器各路信号线与公交车后灯连接,通过中控器对其控制,刹车、倒车,左右转弯提示等并显示在车载屏上,效果如以下图:

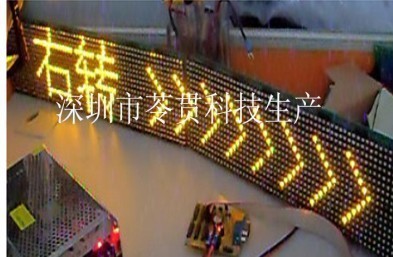

车辆右转提示 |
|
车辆刹车转提示 |
|

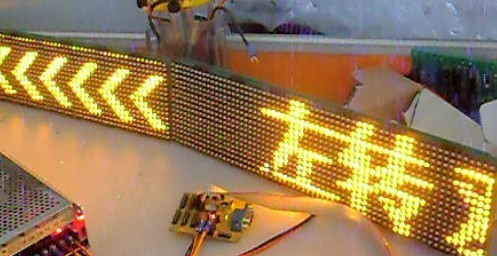

车辆左转提示 |
|
车辆温馨转提示 |
|

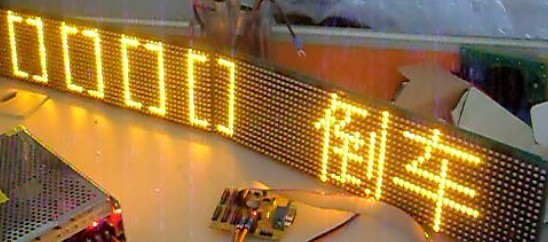

车辆倒车提示 |
|
四、质保:3年(1年之内如出现产品本身质量问题免费保修,在保修期内的维修产品托运、邮寄等费用由需货方负责。如有因需方人为损坏不包括在保质范围内,但供方及时提供维修,保障需方的服务需要。 1年之后3年之内保质,如需维修,适当收取成本费以及产品托运、邮寄等费用由需货方负责。)
