HQ W-25BS实物图片(滚筒表面电镀锌)<可以镀镜面硬铬处理,需要定做 型号为HQ W-25CR 不锈钢型号为HQ W-25SUS>
HQ W-25BS流利条示意图
HQ W-25BS尺寸规格
型 式 (型号) | ホイール寸法 (福来轮尺寸) | 使用軸 (使用轴) |
| W-25BS | 25×9×6.2×16 |  M6 ×27L |
| ボタン |
フレーム形状 (框架形状及尺寸) | 機高 (全高) | 全 長 (长度,可以定做) | ホイール (福来轮中心距) | カーブ (弯道中心R) | ホイール (单轮承载) | 備 考 |
 25×19.2×9×31×1.6 | 29.5 | 1,000?1,500 2,000 | 30?35 | 1,000 1,200 | 30 |
HQ W-2523BS实物图片(滚筒表面电镀锌)<可以镀镜面硬铬处理,需要定做 HQ W-2523CR 不锈钢型号为HQ W-2523SUS>
HQ W-2523BS示意图
HQ W-2523BS尺寸规格
型 式 (型号) | ホイール寸法 (福来轮尺寸) | 使用軸 (使用轴) |
| W-2523BS | 25×23×8.2×25 | M8 ×35L |
| ボタン |
フレーム形状 (框架形状及尺寸) | 機高 (全高) | 全 長 (长度,可以定做) | ホイール (福来轮中心距) | カーブ (弯道中心R) | ホイール (单轮承载) | 備 考 |
| 25×28.2×9×40×1.6 | 29.5 | 1,000?1,500 2,000 | 30?35 | 1,000 1,200 | 50 | 幅広型 宽幅型 重载型 |
HQ W-30BS0实物图片(滚筒表面电镀锌)<可以镀镜面硬铬处理,需要定做 HQ W-30CR 不锈钢型号为HQ W-30SUS>

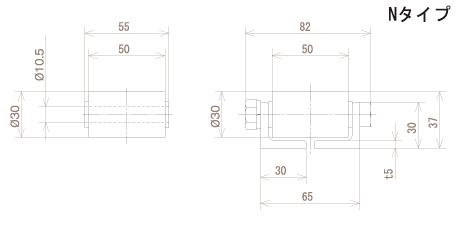

HQ W-30BSO示意图
HQ W-30BSO尺寸规格
型 式 (型号) | ホイール寸法 (福来轮尺寸) | 使用軸 (使用轴) |
| W-30BSO | 30×50×10.5×55 |  M10 ×75L |
| 六角 |
フレーム形状 (框架形状及尺寸) | 機高 (全高) | 全 長 (长度,可以定做) | ホイール (福来轮中心距) | カーブ (弯道中心R) | ホイール (单轮承载) | 備 考 参考 |
| 30×65×30×82×5 | 37 | 1,000～3,000 500とび | 30?35 | - | 160 | 幅広型 宽幅型 重载型 |
HQ W-32BS0实物图片(滚筒表面电镀锌)<可以镀镜面硬铬处理,需要定做 HQ W-32CR 不锈钢型号为HQ W-32SUS>
HQ W-32BSO示意图

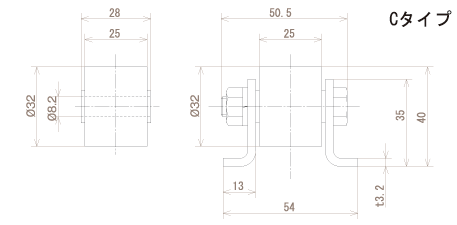

HQ W-32BSL示意图

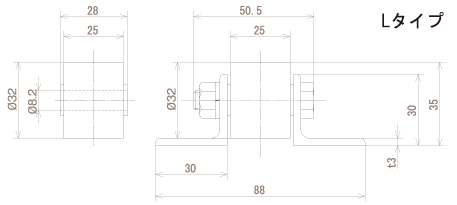

HQ W-32BSH示意图
HQ W-32BSO尺寸规格
型 式 (型号) | ホイール寸法 (福来轮尺寸) | 使用軸 (使用轴) |
| W-32BSO | 32×25×8.2×28 | M8 ×45L |
| 六角 |
フレーム形状 (框架形状及尺寸) | 機高 (全高) | 全 長 (长度,可以定做) | ホイール (福来轮中心距) | カーブ (弯道中心R) | ホイール (单轮承载) | 備 考 参考 |
| 35×34.4×13×50.5×3.2 | 40 | 1,000～3,000 500とび | 40?70?100 | - | 90 | 重荷 宽幅型 重载型 |
| 型 式 | ホイール寸法 外径×幅×軸穴×ボス Ｄ Ｗ ｄ ｂ | 使用軸 |
| W-32BSL | 32×25×8.2×28 | M8 ×45L |
| 六角 |
| フレーム形状 形状ｈ×Ｗ1×Ｗ2×Ｗ3×t | 機高 Ｈ | 全 長 Ｌ | ホイール間隔 P | カーブ 中心径 R | ホイール 1個当りの 耐荷重（kg） | 備 考 |
 35×54×13×50.5×3.2 | 40 | 1,000～3,000 500とび | 40?70?100 | - | 90 | 重荷 重タイプ |
| 型 式 | ホイール寸法 外径×幅×軸穴×ボス Ｄ Ｗ ｄ ｂ | 使用軸 |
| W-32BSH | 32×25×8.2×28 | M8 ×45L |
| 六角 |
| フレーム形状 形状ｈ×Ｗ1×Ｗ2×Ｗ3×t | 機高 Ｈ | 全 長 Ｌ | ホイール 間隔 P | カーブ 中心径 R | ホイール 1個当りの 耐荷重（kg） | 備 考 |
| 30×88×30×50.5×3.0 | 35 | 1,000～3,000 500とび | 40?70?100 | - | 90 |
切削式福来轮流利条使用切削滚轮、福来轮、滚筒等，形式多样。
滚轮直径：Ø20～Ø50
可以根据客户要求定做。
表面处理:标准为电镀锌,可以根据客户要求做镀镜面硬铬处理,或包胶处理
型 式 | 外径×幅×軸穴×ボス | ホイール | 備 考 |
W-1225BS | 12×25×4.1×27 | 35 |
|
W-2015BS | 20×15×6.1×17 | 30 |
|
W-2025BS | 20×25×6.2×27 | 40 |
|
W-2050BS | 20×50×6.2×52 | 50 | Wベアリング |
W-20100BS | 20×100×6.2×102 | 50 | Wベアリング |
W-25BS-13 | 25×9×6.2×13 | 30 | 片ボス |
W-25BS | 25×9×6.2×16 | 30 |
|
W-2523BS | 25×23×8.2×25 | 50 |
|
W-30BS | 30×50×10.5×55 | 160 | W-30BSO |
W-32BS | 32×25×8.2×28 | 90 | W-32BSO |
W-36BW-6 | 36×9×6.2×14 | 40 |
|
W-36BS | 36×9×6.2×25 | 40 | WB-36BS |
W-36BW | 36×9×8.2×14 | 40 | W-36WW LR-500B |
W-36CS | 36×9×8.2×28 | 40 | WB-36CS |
W-50BS | 50×14.5×8.2×20 | 80 | LR-1000 LR-500 |
W-50DS-8 | 50×14.5×8.2×32 | 100 |
|
W-50DS-10 | 50×14.5×10.2×20 | 100 |
|
W-50DS-12 | 50×14.5×12.2×20 | 100 | W-50WW |
HW-76DS | 76.3×30×30×44 | 1,000 |
|
