DVI接口是以Silicon Image公司的PanalLink接口技术为
DVI转VGA转接头
基础，基于TMDS（Transition Minimized Differential Signaling，最小化传输差分信号）电子协议作为基本电气连接。TMDS是一种微分信号机制，可以将象素数据编码，并通过串行连接传递。显卡产生的数字信号由发送器按照TMDS协议编码后通过TMDS通道发送给接收器，经过解码送给数字显示设备。

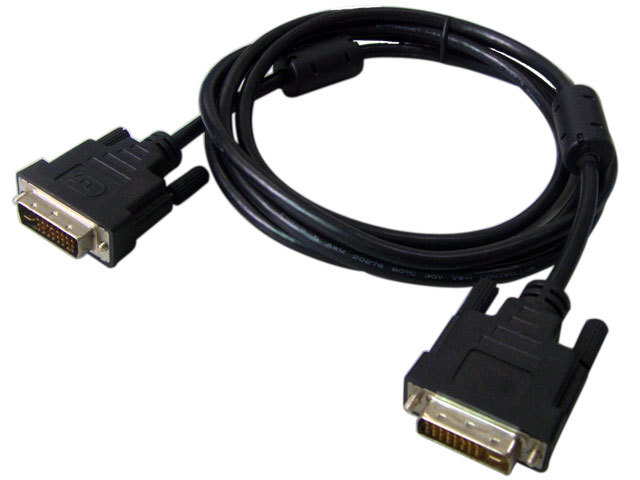

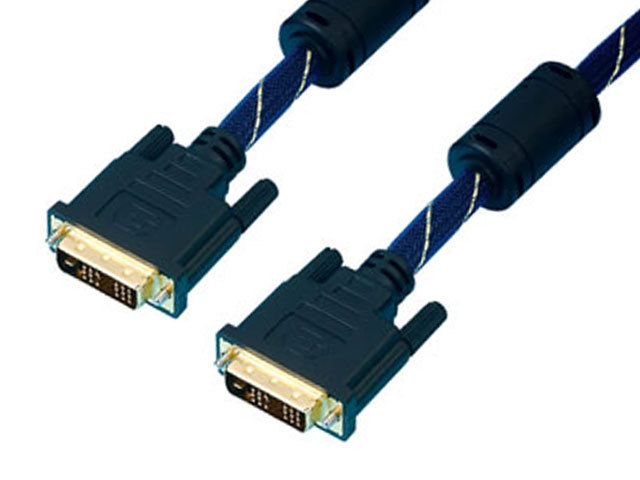

一个DVI显示系统包括一个传送器和一个接收器。传送器是信号的来源，可以内建在显卡芯片中，也可以以附加芯片的形式出现在显卡PCB上；而接收器则是显示器上的一块电路，它可以接受数字信号，将其解码并传递到数字显示电路中，通过这两者，显卡发出的信号成为显示器上的图象。一个是DVI-D接口，只能接收数字信号，接口上只有3排8列共24个针脚
各种接口示意图
，其中右上角的一个针脚为空。不兼容模拟信号。

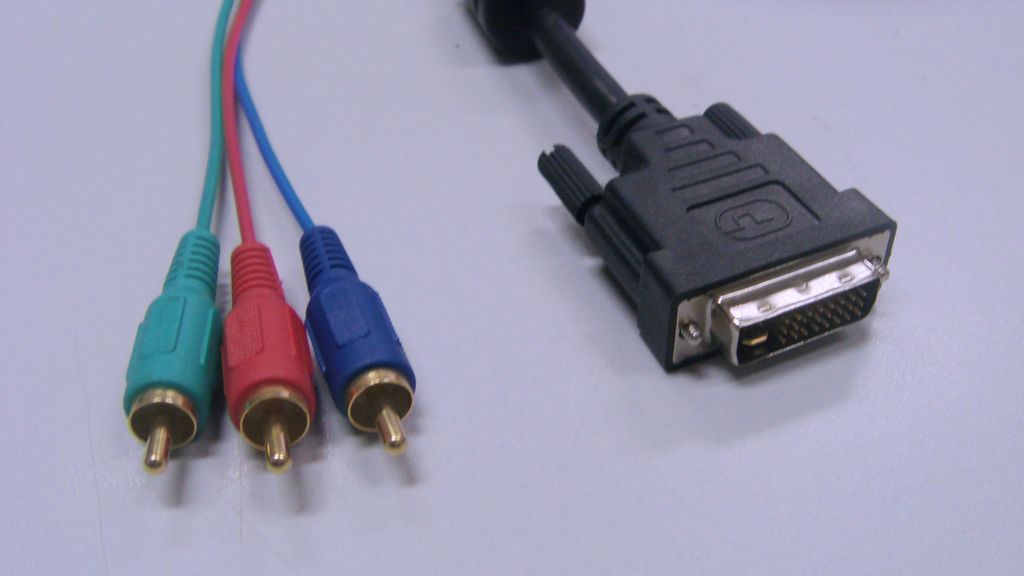

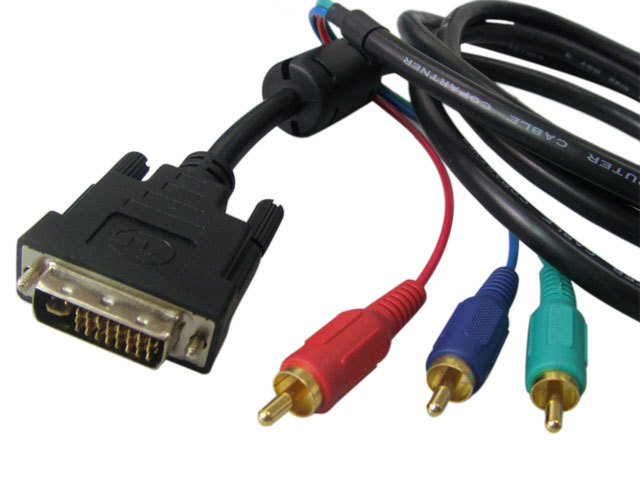

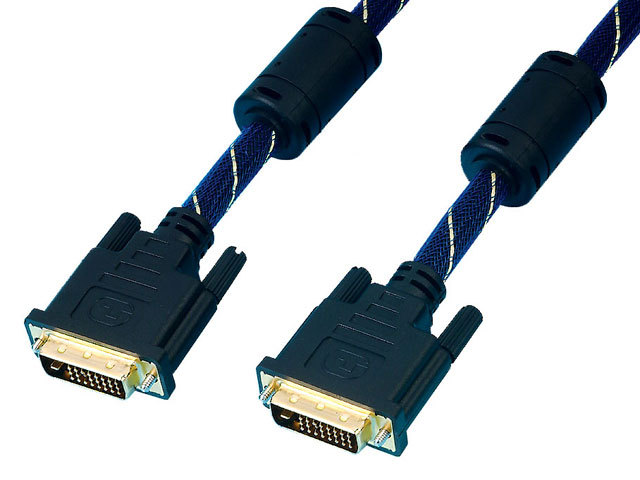

另外一种则是DVI-I接口，可同时兼容模拟和数字信号。兼容模拟信号并不意味着模拟信号的接口D-Sub接口可以连接在DVI-I接口上，而是必须通过一个转换接头才能使用，一般采用这种接口的显卡都会带有相关的转换接头。
DVI信号，HDCP信号和HDMI 信号针对VGA信号而言，如果排除各种协议的话，信号通道本质是一致的，都是DVI信号。因此先介绍DVI信号的特点。
在模拟显示方式中，将待显示的数字R.G..B信号（8bit并行信号）在显卡中经过D/A转换成模拟信号，传输后进入显示器，经处理后驱动R.G..B电子枪，显示到荧光屏上，整个过程是模拟的。而数字显示方式不同，模拟的R.G.B信号到达显示设备后（LCD 或DLP，PDP等）经过A/D处理，转换为数字信号，随后由数字信号在TFT LCD source driver中通过DAC转换变成模拟信号控制液晶板透射或反射光线或DMD晶片反射光线或由等离子体发光，达到显示的效果。在这个过程中明显地存在一个由数字→模拟→数字→模拟的转换过程，信号损失较大（一次A/D，D/A过程将在频谱上损失6dB，带宽最大保留为像素时钟的1/2），并且会存在诸如拖尾，模糊，重影等传输问题。 当前带有数字接口的计算机显卡已经相当普遍，甚至笔记本电脑也配备了DVI接口，显示设备中也是越来越多的设备带有数字信号接口，因此数字→数字方式的应用环境已经成熟。
DVI原理上是将待显示的R.G.B数字信号与H.V信号进行组合编码，每个像素点按10bit的数字信号按最小非归零编码方式进行并→串转换，把编码后的R.G..B数字串行码流与像素时钟等4个信号按照平衡方式进行传输，其每路码流速率为原像素点时钟的10倍，以1024×768×70的分辨率为例，码流时钟为70Mbps×10，折合为0.7Gbps。一般DVI1.0的码流在0.24Gbps到1.65Gbps之间。
DVI有DVI1.0和DVI2.0两种标准，其中DVI1.0仅用了其中的一组信号传输信道，传输图像的最高像素时钟为165M（1600RGB*1200@60Hz，UXGA），信道中的最高信号传输码流为1.65Gbps。DVI2.0则用了全部的两组信号传输信道，传输图像的最高像素时钟为330M，每组信道中的最高信号传输码流也为1.65Gbps。在显示设备中，目前还没有DVI2.0的应用，因此本文所讨论的DVI都是指DVI1.0标准。 考虑到兼容性问题，目前显卡一般会采用DVI-I接口，这样可以通过转换接头连接到普通的VGA接口。而带有DVI接口的显示器一般使用DVI-D接口，因为这样的显示器一般也带有VGA接口，因此不需要带有模拟信号的DVI-I接口。当然也有少数例外，有些显示器只有DVI-I接口而没有VGA接口。显示设备采用DVI接口具有主要有以下几大优点：
一 速度快
DVI传输的是数字信号，数字图像信息不需经过任何转换，就会直接被传送到显示设备上，因此减少了数字→模拟→数字繁琐的转换过程，大大节省了时间，因此它的速度更快，有效消除拖影现象，而且使用DVI进行数据传输，信号没有衰减，色彩更纯净，更逼真。
二 画面清晰
计算机内部传输的是二进制的数字信号，使用VGA接口连接液晶显示器的话就需要先把信号通过显卡中的D/A（数字/模拟）转换器转变为R、G、B三原色信号和行、场同步信号，这些信号通过模拟信号线传输到液晶内部还需要相应的A/D（模拟/数字）转换器将模拟信号再一
高清视频
次转变成数字信号才能在液晶上显示出图像来。在上述的D/A、A/D转换和信号传输过程中不可避免会出现信号的损失和受到干扰，导致图像出现失真甚至显示错误，而DVI接口无需进行这些转换，避免了信号的损失，使图像的清晰度和细节表现力都得到了大大提高。
