产品外观

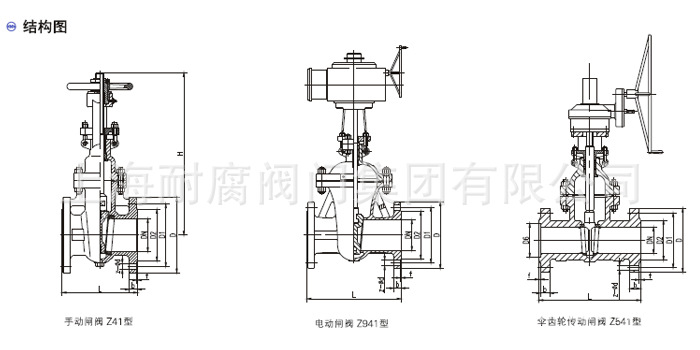

结构图
结构特点
不锈钢闸阀，碳钢闸阀，明杆闸阀基本特点：
1、不锈钢闸阀，碳钢闸阀，明杆闸阀的结构紧凑、造型美观、全通径流道、流阻系数小。
2、不锈钢闸阀，碳钢闸阀，明杆闸阀的密封面采用合金钢或硬质合金，密封辅材料配对合理，使用寿命长。
3、闸板结构形式为：弹性楔形单闸板或者刚性楔形闸板阀杆表面经氮化处理，具有良好的抗腐蚀性能、抗磨擦性。填料采用柔性石墨，密封可靠，操作灵活，启闭力矩小。
4、不锈钢闸阀，碳钢闸阀，明杆闸阀可选用各种配管法兰标准及法兰密封面形式，还可以选用手动、蜗轮传动、电动、气动、液动等各种驱动模式，满足不同客户的需求。
不锈钢闸阀，碳钢闸阀，明杆闸阀的基本型号：
Z41H/Y-16C、Z41H/Y-25、Z41H/Y-40、Z41H/Y-65、Z41H/Y-100、Z41H/Y-160、Z41W-16P、Z41W-25P、Z41W-40P、Z41W-63P、Z41W-100P、Z41W-160P、Z41W-16R、Z41W-25R、Z41W-40R、Z41W-63R、Z41W-100R、Z41W-160R、Z41Y-16I、Z41Y-25I、Z41Y-40I、Z41Y-63I、Z41Y-100I、Z41Y-160I。
不锈钢闸阀，碳钢闸阀，明杆闸阀的设计标准
不锈钢闸阀，碳钢闸阀，明杆闸阀的设计制造规范：GB/T12234
不锈钢闸阀，碳钢闸阀，明杆闸阀的结构长度：GB/T12221
不锈钢闸阀，碳钢闸阀，明杆闸阀的法兰连接尺寸：GB/T9113 JB79.1
不锈钢闸阀，碳钢闸阀，明杆闸阀的试验与检验：GB/T13927 JB9092
不锈钢闸阀，碳钢闸阀，明杆闸阀的设计标准
不锈钢闸阀，碳钢闸阀，明杆闸阀的设计制造规范：GB/T12234
不锈钢闸阀，碳钢闸阀，明杆闸阀的结构长度：GB/T12221
不锈钢闸阀，碳钢闸阀，明杆闸阀的法兰连接尺寸：GB/T9113 JB79.1
不锈钢闸阀，碳钢闸阀，明杆闸阀的试验与检验：GB/T13927 JB9092

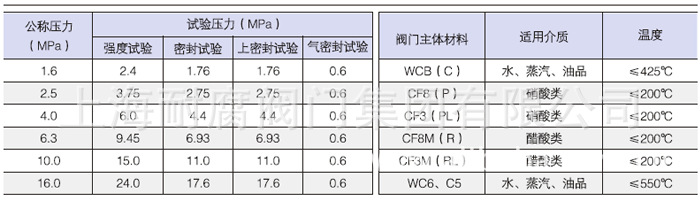

性能规范
