1. 产品规格

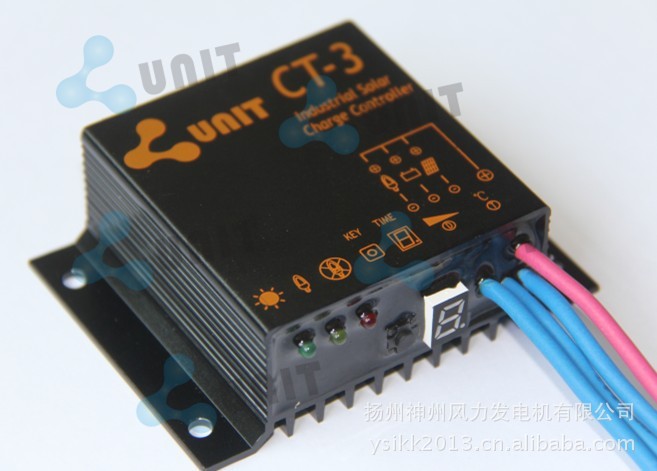

1.1产品简介
GMC-1系列为新一代防水太阳能智能控制器,根据最新太阳能控制技术标准开发,采用高速MCU控制芯片和专用控制算法设计,使控制更加先进和智能。同时采用先进工艺生产,具有防水性能好、体积小、功率密度高等特点,代表了最新工业水平。独具创新的调试方式为用户提供了更加简单快捷的使用方式。
GMC-1系列控制器采用高精度脉宽调制(PWM)三段式充电控制方式,提高充电效率,采用先进的控制算法,使其具有自学习、自适应的功能。GMC-1系列控制器具有过充电、过放电、短路、过载、防反接、防反向放电等保护。
1.2应用领域
Ø 太阳能路灯系统
Ø 太阳能庭院灯系统
Ø 太阳能户用系统
Ø 小型太阳能电站系统
Ø 各种太阳能直流供电系统

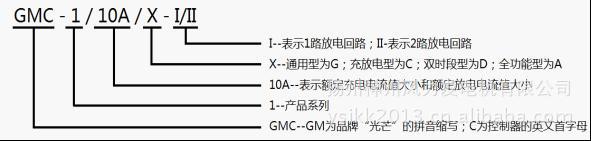

1.3产品型号识别

1.4基本技术参数
系统工作电压值 | 12V/24V Auto |
额定充电电流值 | 10A |
额定放电电流值 | 10A |
空载损耗 | <30mA |
太阳能电池板接入电压值 | ≤50V |
充电回路压降 | ≤0.2V |
放电回路压降 | ≤0.15V |
超压保护值 | 17.0V/12V ; 34.0V/24V |
过放电保护电压值 | 11.00V/12V ; 22.00V/24V |
过放电恢复电压值 | 12.80V/12V ; 25.60V/24V |
过充电保护电压值 | 14.80V/12V ; 29.60V/24V |
过充电恢复电压值 | 13.60V/12V ; 27.20V/24V |
浮充充电电压值 | 13.80V/12V ; 27.60V/24V |
提升充电电压值 | 14.20V/12V ; 28.40V/24V 维持1小时 |
均衡充电电压值 | 14.60V/12V ; 29.20V/24V 维持2小时 |
温度补偿值 | -4mV/℃/2V |
光控判定电压值 | 光控开负载电压值:5.0V ; 光控关负载电压值:光控判定电压值+2V |
负载过载保护 | 1.25倍额定电流延时15秒保护 |
负载短路保护 | 1.5倍额定电流立刻保护 |
工作温度 | -25℃至+40℃ |
防护等级 | IP68 , 1.5米水深承受72小时正常工作 |
1.5保护功能

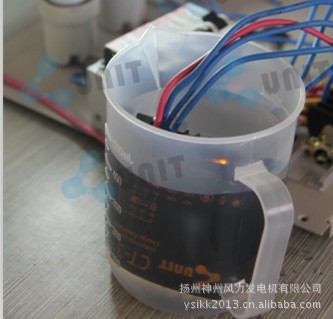

Ø 防护等级:IP68,可在1.5米水深承受72小时正常工作
Ø 蓄电池防反接保护:蓄电池反接后,系统不能正常工作,负载接入端、电池板接入端无输出,无反向电压。
Ø 电池板防反接保护:电池板反接后不会损坏系统内部元件,且无回路电流
Ø 负载端过载保护:1.25倍额定电流延时15秒保护
Ø 负载端短路保护:1.5倍额定电流立刻保护
Ø 反向放电保护:夜晚防止蓄电池向电池板反向放电
Ø TVS防雷保护
1.6过载、短路保护说明及解除
l 过载、短路保护后,红色LED常亮,数码管显示“L”常亮。
l 过载、短路保护后,可长按按键至数码管显示“L”闪烁后清除过载、短路状态。
l 过载、短路保护后,每隔15分钟,自动清除过载、短路状态一次。
l 过载、短路保护后,第二天会自动清除过载、短路状态。
1.7过放电保护
l 过放电保护值:11.00V/12V;22.00V/24V。
l 过放电恢复值:系统默认值12.80V/12V ; 25.60V/24V,可参照1.15进行调节。
1.8过充电保护
l 过放电保护值:14.80V/12V;29.60V/24V。
l 过放电恢复值:13.60V/12V ; 27.20V/24V。
1.9输入特性
l 系统输入电压值:12V/24V Auto
l 蓄电池电压输入范围:10V—34V
l 太阳能电池板电压输入范围:0V—50V
l 太阳电池输入功率:≤160W 12V ; ≤320W 24V
l 静态损耗:≤30mA
1.10输出特性
l 系统额定输出电流:10A
l 系统输出功率:0—100W 12V ; 0—200W 24V
1.11蓄电池充电特性
l 浮充充电电压值:13.80V 12V ;27.60V 24V
l 提升充电电压值:14.20V 12V ;28.40V 24V 维持1小时
l 均衡充电电压值:14.60V 12V ;29.20V 24V 维持2小时
l 提升充电条件: 蓄电池电压小于12.60V。
l 均衡充电条件: 出现过放电后,第二天进行均衡充电。
1.12温度补偿
l 温度补偿:-4mV/℃/2V,对浮充电压值、提升充电电压值、均衡充电电压值进行补偿。

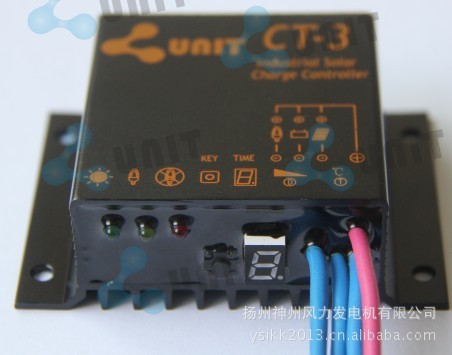

1.13参数调节说明
1.13.1 光控判定电压值调节
长按按键至三个LED灯同时闪烁,松开后绿色LED常亮、数码管显示闪烁,此模式下调节光控判定电压值,调节范围0—15V,默认光控判定电压值为5V。
1.13.2 过放电恢复电压调节
长按按键至三个LED灯同时闪烁,松开后黄色LED常亮、数码管显示闪烁,轻按按键调节过放电恢复电压等级,数码管显示对应值为:1---12.00VDC、2---12.20VDC、3---12.40VDC、4---12.60VDC、5---12.80VDC、6---13.00VDC、7---13.20VDC,默认等级为4。
1.13.3 浮充充电电压调节
长按按键至三个LED灯同时闪烁,松开后绿、黄色LED同时常亮、数码管显示闪烁,轻按按键调节浮充充电电压等级,数码管显示对应值为:1---13.40VDC、2---13.50VDC、3---13.60VDC、4---13.70VDC、5---13.80VDC、6---13.90VDC、7---14.00VDC、8---14.10VDC、9---14.20VDC,默认浮充点等级为5。

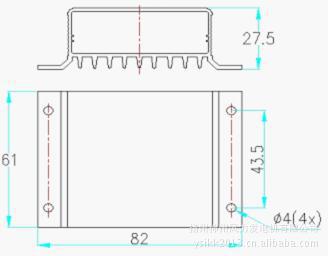

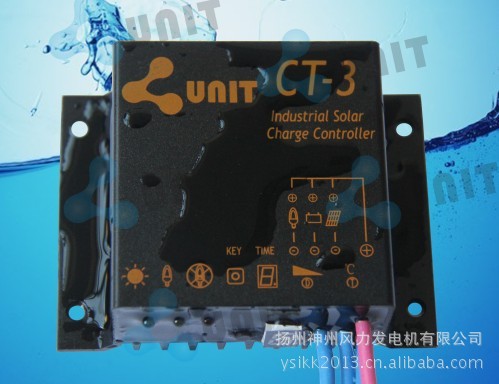

1.14产品尺寸

产品尺寸 | 82mm×61mm×27.5mm |
安装尺寸 | 73.3mm×43.5mm (4×Ф4) |

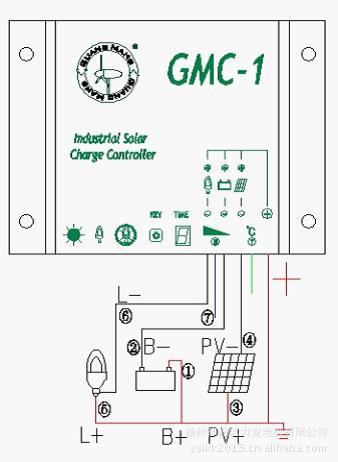

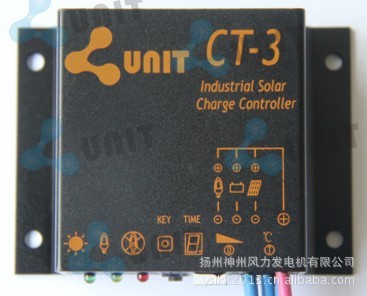

接线方式

顺序标示说明
① 蓄电池正极连线
② 蓄电池负极连线
③ 太阳能电池组件正极连线
④ 太阳能电池组件负极连线
⑤ 负载正极连线
⑥ 负载负极连线
⑦ LED负载半功率输出连线(全功率:5VDC;半功率:2.5VDC 1KHz)
