一、产品结构类型：
主要由耐液体的内胶层、中胶层、2或4或6层钢丝缠绕增强层、外胶层组成，内胶层具有使输送介质承受压力，保护钢丝不受侵蚀的作用，外胶层保护钢丝不受损伤，钢丝（φ0.3--2.0增强钢丝）层是骨架材料起增强作用。
二、产品用途：
高压钢丝增强液压胶管主要用于矿井液压支架、油田开采，适宜于工程建筑、起重运输、冶金锻压、矿山设备、船舶、注塑机械、农业机械、各种机床以及各工业部门机械化、自动化液压系统中输送具有一定压力（较高压力）和温度的石油基（如矿物油、可溶性油、液压油、燃油、润滑油）及水基液体（如乳化液、油水乳浊液、水）等和液体传动用。 注：本企业钢丝缠绕胶管标准参照GB/T10544-03标准，DIN20023，SAE100R9～13标准，本标准不适合蓖麻油基和脂基液体.
三、产品特点：
1.胶管选用特种合成橡胶配合制成，具有优良的耐油、耐热、耐老化性能。 2.胶管承压力高，脉冲性能优越。 3.管体结合紧密，使用柔软，在压力下变形小. 4.胶管具有优良的耐曲绕性和耐疲劳性。 5.钢丝缠绕胶管定尺为20米，可根据要求制成五十米以内。
四、适用温度：-30～+120℃
五、注意事项：
1.弯曲半径不应小于给定 的弯曲半径，防止损坏胶管骨架或因过度伸张，提早损坏。 2.根据使用条件，正确选用胶管品种，规格，勿错用或代用。 3.胶管使用时，压力要均衡缓步调节，避免突然压力增大而损坏管体。 4.工作地点变动时，应离地搬运，不可拖地，以免划伤外胶后，腐蚀骨架层。 5.输送腐蚀液体，用完后内部应清除干净，防止残留物长久腐蚀管体，或选用相应系列产品。 以上钢丝缠绕胶管参照GB/T10544-03标准，未尽规格参数请来电咨询！ φ51以上大口径钢丝缠绕胶管参照高压石油钻探胶管和海洋高压输油胶管技术标准。

影响胶管总成使用情况的因素很多，只有按照工况正确选用胶管及接头，才能保证使用胶管的可靠性和经济性。这些因素有：
1、胶管尺寸
　　胶管内径要适当，管径过小会加大管路内介质的流速，使系统发热，降低效率，而且会产生过大的压力降，影响整个系统的性能，若胶管采用管夹固定或胶管穿过钢板等间隔物时，也要注意胶管的外径尺寸。
2、工作压力
　　一般胶管的动态压力是指胶管在连续工作时允许的最高压力。按照有关国际标准规定的液压胶管的安全系数，一般推荐的工作压力通常为胶管最低爆破压力值的四分之一。
3、冲击压力和疲劳寿命
　　胶管的选择是根据液压系统设计的最高压力值来确定的。由于液压系统的压力值通常是动态的，有时会出现冲击压力，冲击压力峰值会大大高于系统的最高压力值。但系统上一般都有溢流阀，故冲击压力不会严重影响胶管的疲劳寿命。对于冲击压力特别频繁的液压系统，建议选用特别耐脉动冲击的胶管产品。
4、温度范围
　　用户应该在胶管质量规范允许的温度范围内使用胶管。如果工作环境温度超过这一范围，将会影响到胶管的寿命，其承受压能力也会大大降低。工作环境温度长期过高或过低的系统，建议采用软管护套。
5、化学相容性
　　若使用特殊的液压介质，用户应确保所选用的胶管总成其胶管内、外层，接头及O型密封圈与介质相容。
6、弯曲半径
　　安装胶管总成时应注意到胶管的最小弯曲半径。若弯曲半径过小，将降低胶管的承压能力并影响其使用寿命。
7、摩擦
　　胶管在使用时如常与硬物接触或摩擦，建议在胶管外部加弹簧护套。

常用高压胶管
　　1、一、二层钢丝编织胶管 　　高压液压系统，适用于矿物油类液压油，乙二醇类液压介质及油水乳化液。 　　温度范围：-40℃~+100℃ 　　2、四层钢丝缠绕胶管 　　高压液压系统，适用于矿物油类液压油，乙二醇类液压介质及油水乳化液，适用于高压大流量系统。 　　温度范围：-40℃~+100℃ 　　3、六层钢丝缠绕超高压胶管 　　超高压液压系统，适用于矿物油类液压油，乙二醇类液压介质及油水乳化液。 　　温度范围：-40℃~+100℃

装配总成长度及装配角表示方法　　置胶管总成在同一直线上，以远端一个接头的垂直方向为基准，按顺时针方向测量另一个接头与垂直方向接头之间的夹角α，此夹角α即为装配角。

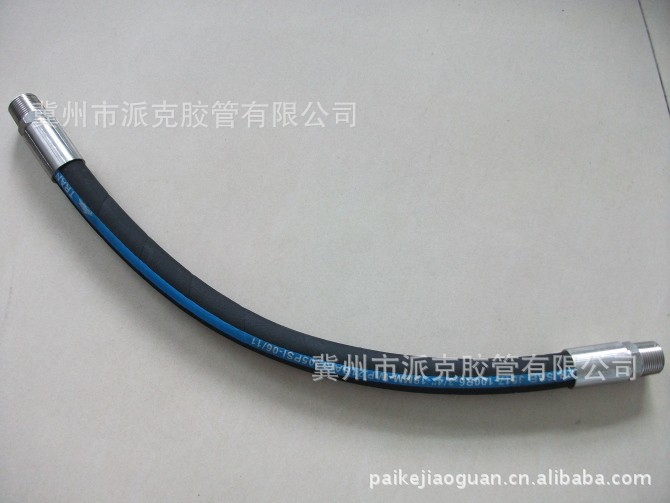

高压胶管总成	高压胶管总成
