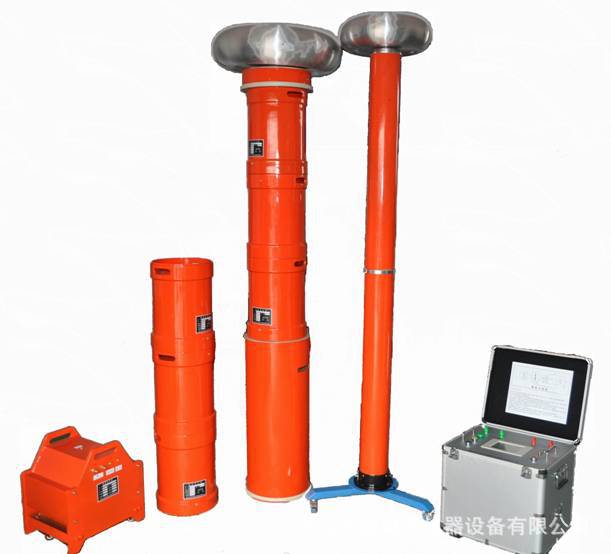

产品简介：

我公司系列调频串联谐振试验设备主要用于10kV、35kV、110kV的交联橡塑电力电缆，66kV、110kV、220kV 组合电器(GIS)的变频交流耐压试验，水力和火力发电机或电力变压器等的工频交流耐压试验。其基本原理是采用可调节（30--300Hz）串联谐振试验设备与被试品电容谐振产生交流试验电压。由于电缆的电容量较大，采用传统的工频试验变压器很笨重、庞大、且大电流的工作电源现场不易取得，因此一般都采用串联谐振交流耐压试验设备。其输入电源的容量能显著降低，重量减轻，便于使用和运输。初期多采用调感式串联谐振设备（50Hz），但存在自动化程度差、噪音大等缺点。因此现在大多采用变频谐振，可以得到更高的品质因数（Q 值），并具有自动调谐、多重保护、以及降低噪音、灵活的组合方式、单件重量轻等优点。

HCXZB系列调频串联谐振试验设备可根据客户要求提供技术方案、定制产品。

产品特性：

1.调频及功率元件使用最先进的日本进口的优质元器件；

2.充分利用公司现有资源，完全独立自主开发和设计及生产该设备的所有组成部分：变频电源、励磁变压器、高压电抗器、电容补偿器和高精度电容分压器；

3.具备全自动（自动调谐、自动升压）、全手动（手动调谐、手动升压）以及半自动（自动调谐、手动升压及手动调谐、自动升压）的多种功能，可任意切换使用；

4.具备试验电压、加压时间、报警电流整定、报警电压整定、频率范围、起始电压的设置；

5.具备放电保护功能，在试品发生闪络时，或其他原因造成的谐振回路突然失谐，变频控制电源立即自动快速切断输出，并显示保护类型和闪落电压值；

6. 测量显示输出电压、输出频率及加压时间、保护动作类型等相关信息，在试验完成时电压自动下降到零位；

7.大液晶全中文界面平台技术，全触摸屏操作,数据保存.

产品参数

1.  额定容量：270kVA；

2.  输入电源：单相380V电压，频率为50Hz；

3.  额定电压：45kV；90kV；180kV；270kV

4.  额定电流：6A； 3A；1.5A； 1.0A；

5.  工作频率：30-300Hz；

6.  波形畸变率：输出电压波形畸变率≤1%；

7.  工作时间：额定负载下允许连续60min；过压1.1倍1分钟；

8.  温   升：额定负载下连续运行60min后温升≤65K；

9.  品质因素：装置自身Q≥30(f=45Hz)；

10. 保护功能：对被试品具有过流、过压及试品闪络保护；

11. 测量精度：系统有效值1.5级。
