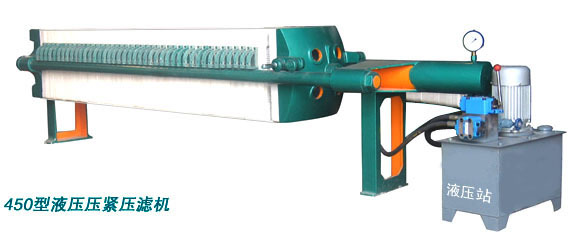

板框液压压滤机压滤机结构与工作原理：

1  压滤机由机架、滤板、压紧系统（手动、液压、机械三种形式）和电气控制柜组成。
2  机架部分起支撑压紧装置和滤板的作用，由机座、压紧板、止推板和主梁组成。
3  滤板安装在压紧板和止推板之间的主梁上，其间夹着滤布。
4  工作时，由压紧装置（油缸活塞杆或丝杆）推动压紧板，将位于压紧板和止推板之间的滤板和滤布压紧，被压紧的滤板与滤板之间形成了滤室，由料泵压入的物料从止推板进料孔进入各个滤室，固体颗粒被截留在滤室内，并形成滤饼，液体则透过滤饼和滤布由出液孔排出机体外。若需要对滤饼进行清洗，可用尾板上的洗液口通入洗涤水对滤饼进行清洗。若需将滤饼吹干，可由洗液口通入压缩空气，将滤饼吹干。
5  板框式压滤机与厢式压滤机结构相同，只是过滤部分是一板一框和滤布组成，板框空间是滤室。
6  压滤机的液流形式分为明流和暗流。明流是指滤液从每块滤板的出液孔直接排出机外；暗流是指各块滤板的滤液汇合起来由出液孔排出机外。

板框液压压滤机压滤机的安装调试：

1、压滤机应安装在平整的混凝土基础上。进料端的止推板机脚用地脚螺栓固定在基础上；支架端不用地脚螺栓，或地脚螺栓定位后用两只螺母锁紧，螺母垫片与机脚座之间留适当间隙，这机脚可微量伸缩。定位前安装人员应校正横梁与止推板大平面的垂直度。

2、地基结构应由建筑工程人员按设备负荷情况进行设计，地脚螺栓以预留孔位两次灌浆为宜。

3、压滤机四周应有足够的操作维护空间，液压压紧压滤机要选择适当的位置放置液压站，确保液压站能正常工作。

4、按工作要求放好滤板，布置进料、洗涤及排液管路。配备过滤压力显示表和控制过滤压力的回流通道。如是隔膜挤榨式，则布置压缩空气管路。

5、液压压滤机，液压站油箱内注入清洁的20#-40#液压用机械油，使用温度>—5℃；如环境温度偏低，可选用相似粘度，低凝点的液压油。液压油须经80—100目滤网加入。

6、机械或液压压紧装置，接通电源起动电机应工作正确。液压压紧加压时压力表应平稳上升，液压系统无泄流现象，根据机型大小正确调整液压站工作压力，试机后若发现油箱贮油不足须予以补充。
