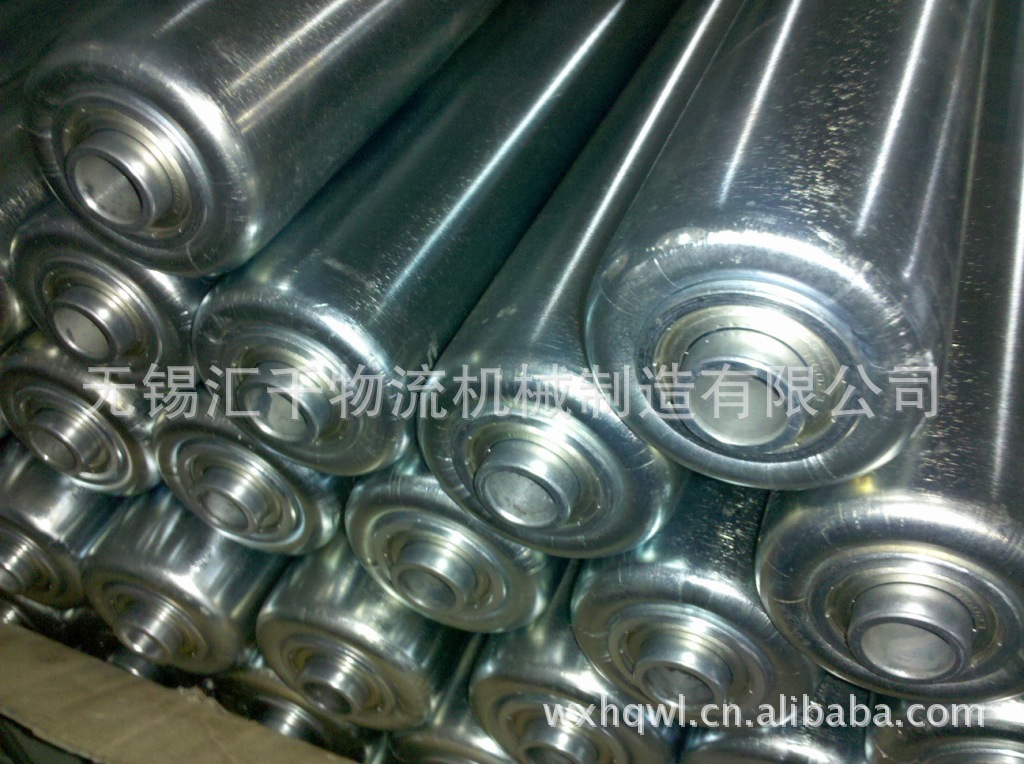

HQ R-5714P滚筒输送机，滚筒直径Φ57，壁厚1.4t，使用冲压轴承，使得转动更灵活
型号 | 滚筒宽度 W (mm) | 200 | 300 | 400 | 500 | 600 | ||||||||
HQ R-TC700 | 小径A | 滚筒外径 | 41.3 | 41.3 | 41.3 | 41.3 | 41.3 | |||||||
壁厚 | 3.3 | 3.3 | 3.3 | 3.3 | 3.3 | |||||||||
大径B | 滚筒外径 | 52.2 | 57.6 | 63.1 | 68.6 | 74.0 | ||||||||
壁厚 | 2.5 | 2.4 | 2.4 | 2.3 | 2.3 | |||||||||
HQ R-TC900 | 小径A | 滚筒外径 | 45.0 | 45.0 | 45.0 | 45.0 | 45.0 | |||||||
壁厚 | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | |||||||||
大径B | 滚筒外径 | 54.9 | 59.9 | 64.9 | 69.8 | 74.8 | ||||||||
壁厚 | 2.2 | 2.2 | 2.1 | 2.1 | 2. 0 | |||||||||
HQ R-TC1200 | 小径A | 滚筒外径 | 48.0 | 48.0 | 48.0 | 48.0 | 48.0 | |||||||
壁厚 | 3.1 | 3.1 | 3.1 | 3.1 | 3.1 | |||||||||
大径B | 滚筒外径 | 56.8 | 61.2 | 65.7 | 70.1 | 74.5 | ||||||||
壁厚 | 2.3 | 2.3 | 2.2 | 2.2 | 2.1 | |||||||||
HQ R-TC1600 | 小径A | 滚筒外径 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | |||||||
壁厚 | 3.0 | 3.0 | 3.0 | 3.0 | 3.0 | |||||||||
大径B | 滚筒外径 | 63.0 | 66.3 | 69.5 | 72.8 | 76.0 | ||||||||
壁厚 | 2.3 | 2.2 | 2.2 | 2.1 | 2.0 | |||||||||
|
|
|
|
| ||||||||||
型キ号ゴウ | 转弯半径 | 轴ジク外径ソト(ケイφ)×壁厚(ニクアツt) | 支架形状I×ケイジョウK×t | 滚筒幅宽 | 滚筒间距Pカンカク | 滚筒 | 滚筒強度 | 输送机重量 |
|
| ||||
HQ R-TC700 | 700 | 12×1.0管 | [ 90×30×3.2 | 200～600 | 75(20)?100(15) | 90° | 200 | 48.2 |
| |||||
HQ R-TC900 | 900 | 12×1.0管 | [ 90×30×3.2 | 200～600 | 75(23)?100(18) | 90° | 200 | 55.9 |
| |||||
HQ R-TC1200 | 1200 | 12×1.0管 | [ 90×30×3.2 | 200～600 | 75(31)?100(23) | 90° | 200 | 73.7 |
| |||||
HQ R-TC1600 | 1600 | 12×1.0管 | [ 90×30×3.2 | 400～800 | 75(41)?100(31) | 90° | 200 | 96.4 |
|
|
|
|
|
|
一、适用范围：
该产品主要用于电子、家电、通讯、计算机、线路板、仪表、家具、服装、汽车、轮胎、食品、饮料的生产、组装、检测、包装输送等。
二、产品类型：
滚筒输送机/线主要由动力系统、控制系统、滚筒、传动系统、铝型材框架组成，另行配备了独立工作台、电源插座、气路辅助设施。
三、技术参数：
线体长度L：1m-50m，线体宽度W：150mm-1500mm，线体高度H：750mm。线体速度V：1-12m/min，可根据客户生产需要而定。
四、产品说明：
滚筒线结构形式多样，滚筒线按驱动方式可分为动力滚筒流水线和无动力辊筒输送线，按布置形式可分为水平输送辊道线、倾斜输送滚道线和转弯输送滚道线。辊道线适用于各类箱、包、托盘等件货的输送，散料、小件物品或不规则的物品需放在托盘上或周转箱内输送。滚筒线主要用于货物的输送，从一楼到二楼，二楼到一楼的输送。一般采用链条传动，高性能变频器来控制加减速度。根据速度的要求，可以采用高精度伺服电机定位控制。速度可以达到往返12秒左右，可以满足生产效率比较高的工厂。采用伺服系统效率高，24小时无故障运行，维护简单，应为外部传感器较少，定位控制无人看守，自动报警系统，更安全。
适用范围：该产品主要用于电子、家电、通讯、计算机、线路板、仪表、家具、服装、汽车、轮胎、食品、饮料等行业的生产、组装、检测、包装输送等。
产品类型：线体长度L：m，线体宽度W：mm，线体高度H：mm。线体速度V：m/min根据客户生产要求而定
技术参数：滚筒输送机/线（KR-S系列）由动力系统、控制系统、传动系统、滚筒、不锈钢框架等设施组成。
产品说明:滚筒线结构形式多样，滚筒线按驱动方式可分为动力滚筒流水线和无动力辊筒输送线，按布置形式可分为水平输送辊道线、倾斜输送滚道线和转弯输送滚道线。辊道线适用于各类箱、包、托盘等件货的输送，散料、小件物品或不规则的物品需放在托盘上或周转箱内输送。滚筒线主要用于货物的输送，从一楼到二楼，二楼到一楼的输送。一般采用链条传动，高性能变频器来控制加减速度。根据速度的要求，可以采用高精度伺服电机定位控制。速度可以达到往返12秒左右，可以满足生产效率比较高的工厂。
