一、产品特点：
1、双向可控硅输出，零电压开启，零电流关断；
2、输入回路与输出回路之间光隔离；
3、输入端-输出端之间隔离耐压2500V；
4、100%负载电流老化试验，通过欧共体CE认证，国际ISO9000认证，国内3C认证。
二、型号说明：
单 | 产品型号分类 | SSR-10DA SSR-25DA SSR-10DA-H SSR-25DA-H |
| 控制方式 | 直流控交流(DC-AC) |  |
| 负载电流 | 10A、25A、40A、50A、60A、75A、90A | |
| 负载电压 | 24-380VAC、H:90-480VAC | |
| 控制电压 | 3-32VDC | |
| 控制电流 | DC:3-25mA | |
| 通态漏电流 | ≤2mA | |
| 通态降压 | ≤1.5VAC | |
| 断态时间 | ≤10mS | |
| 介质耐压 | 2500VAC | |
| 绝缘电阻 | 500MΩ/500VDC | |
| 环境温度 | -30℃-+75℃ | |
| 安装方式 | 螺栓固定 | |
| 工作指示 | LED | |
| 重量 | 132g |
1.概述

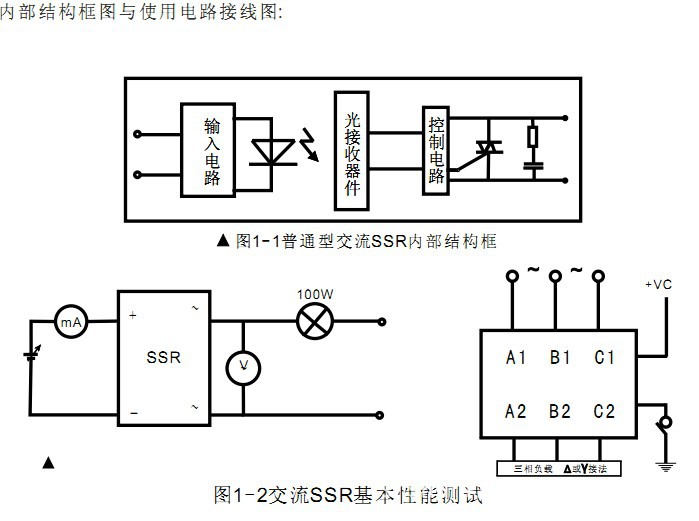

固态继电器英文名称为Sol id State Relay,简称SSR。它是用光电耦合器 可控硅等半导体器件代替传统电接点作为开关切换装置的具有继电器特性的无触点开关器件,采用内部结构框图与使用电路接线图:
环氧树脂灌封，输入端驱动电流小，可方便的与计算机终端各种数字程控电路接口，广泛应用于电炉，烘箱，遥控系统,工业自动化装置,信号灯交通灯灯光照明调光设备控制,特别适用于防腐蚀防潮防爆等恶劣环境场合。
一般情况下。万用表不能判别SSR的好坏，应当采用上面的带负载测试电路,当输入电流为零时，电压表测出的电压为电网电压，电灯不亮,当输入电流达到SSR导通值以后，电灯亮，电压表测出的电压为SSR导通压降小，一般小于2V（另请注意 因SSR内部有RC回路而带来漏电流，一般小于10MA，对于40W以上负载无影响。因此不能等同于普通触点式的继电器、接触器，）
1.1 SSR的分类
交流固态继电器按开关方式有电压过零导通型（简称过零型即我们平时所见到的大多数SSR主要用于开关场合）和随机导通型（简称随机型）；主要用于调压场合 按输出开关元件分有双向可控硅输出型（普通型）和单向可控硅反并联（增强型）。
1.2 普通型与增强型SSR的区别

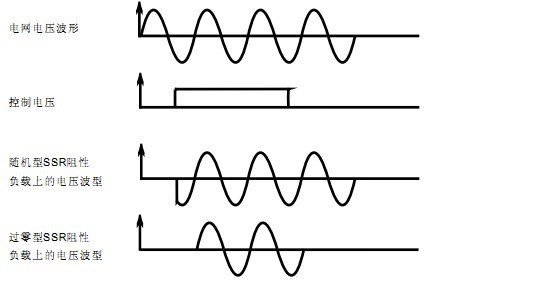

在感性负载的场合，当SSR由通态关断时，由于电流、电压的相位不一致，将产生一个很大的电压上升率dv/dt（换向dv/dt)加在普通型SSR两端，如此值超过普通型SSR的换向dv/dt指标（典型值为10V/μs）则将导致延时关断，甚至失败。而而增强型SSR为单极性工作状态，只受静态电压上升率dv/dt（100V/μs）影响,由两只单向可控硅反并联构成的增强型SSR比由一只双向可控硅构成的普通型SSR的换向dv/dt有了很大提高，因此在感性或容性负载场合宜选取增强型SSR。 1.3 过零型与随机型SSR的区别

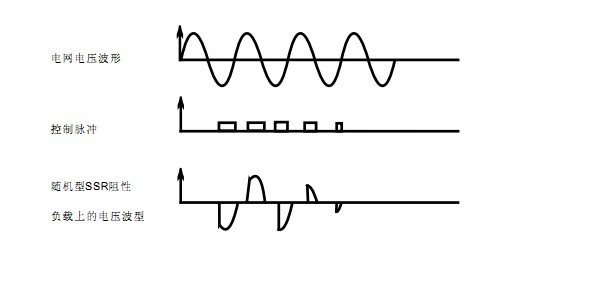

当输入端施加有效的控制信号时，随机型SSR输出端立即导通（速度为微秒级）。而过零型SSR则要等到负载电压过零区域（约±12V）时才开启导通。当输入端撤消控制信号后，过零型和随机型SSR均在小于维持电流时关断。随机型SSR的特点是，它可以和我公司生产的移相触发模块（SSR-JK）配合使用 可方便地改变交流电网电压，从而应用于精确地调温、调光等阻性负载及部分感性负载场合。

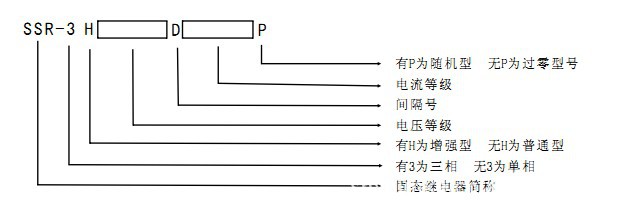

2：交流固态继电器的命名与含义：
选型须知：
1、过零型SSR主要用于“开关”作用；随机型SSR主要与移相触发模块配套用于调压。
2、普通型SSR主要用于小电流模块或阻性负载（dv/dt要求较低）的场合；增强型主。要用大电流模块或感性负载（dv/dt要求较高）的场合。
3、电流容量选择：
(1)、阻性负载时，选取SSR的电流等级宜大于等于2倍的负载额定电流。
(2)、 交流电磁铁、交流电动机,中间继电器、电感线圈等负载时，选取SSR的电流等级宜大于等于4倍的负载额定电流。
(3)、变压器.电力补偿电容器等负载时，选取SSR的电流等级须大于5倍的负载额定电流。
散热器选配：
单相SSR在导通时的最大发热量按实际工作电流x1.5W/A来计算，三相SSR的发热量为三相实际负载电流之和，(每安培电流发热量约为1.5w),在散热设计时，应考虑到环境温度，通风条件（自然冷却、风扇冷却）及SSR安装密度等因素。参考标准为SSR底板的工作温度不得超过75度。固态继电器与散热器安装面间须涂一薄层导热硅脂。
说明及注意事项：
SSR应用于50Hz或60Hz的工频电网上，不宜于低频或高次谐波分量大的场合，如变频器输出端有多组负载需要分别切换，采用SSR作为开关则由于高次谐波使其不能可靠关断 多个SSR的输入端可以串、并联，但应满足每个SSR高电平时，过零型触发电流大于5mA，随机型大于10mA,低电平电压小于1V。即并联驱动电流应大于多个SSR的输入电流之和；串联时驱动电压应大于多个开启（以4V计
算）之和。
SSR为电流驱动型:

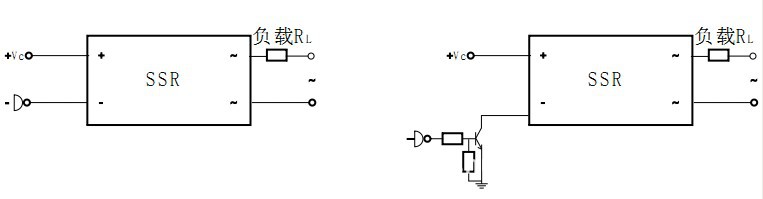

在逻辑电路驱动时应用尽可能采用低电平输出进行驱动，以保证有足够的带负载能力和尽可能低的电平。下图为正确的灌电流驱动的电路图：
SSR过电流和过电压保护
1、除SSR内部本身有RC吸收回路外，还可以采取关联金属氧化物压敏电阻（MOV）MOV面积大小决定吸收功率，MOV的厚度决定保护电压值。380V系列SSR可选取800V-900V压敏电阻480V系列SSR可选取1000V-1100V的压敏电阻。
2、过流（最严重的情况为负载短路）是造成SSR内部输出可控硅永久性损坏的最主要原因。快速熔断器和空气开关是过流保护方法之一。
3、快速熔断器可按负载实际电流1.5倍选择小容量SSR也可选用保险丝，许多负载在接通瞬间会产生很大的浪涌电流，由于散热不及，浪涌电流与过流一样也是造成SSR内部输出可控硅损坏的最主要的原因之一。
因此，选取固态继电器时，保证一定的电流余量是极其重要的。
220V，380V和480V电压，等级的固体继电器的性能指标区别。

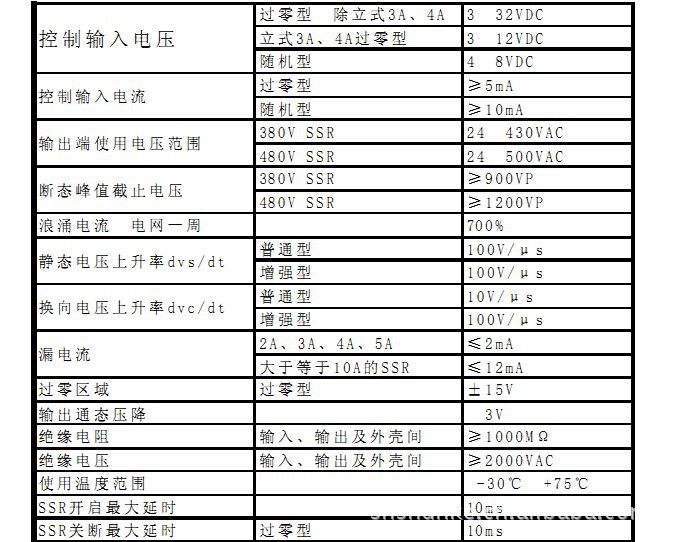

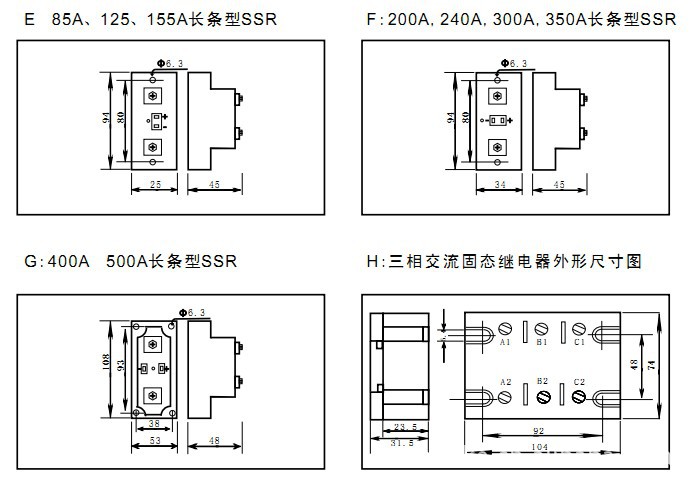

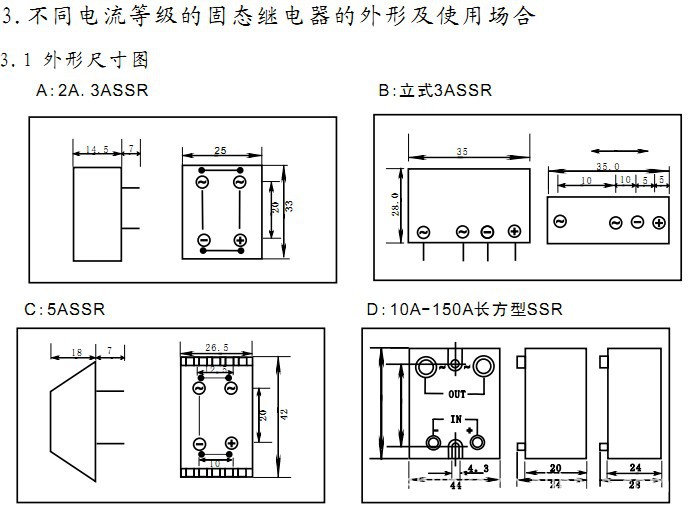

性能参数表：
