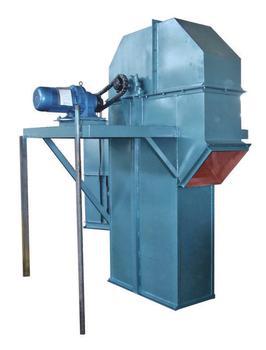

TH型、HL型斗式提升机

概述

TH、HL型环链斗式提升机适用于垂直输送磨琢性较大的粉状、粒状、及小块状物料，如粮食、煤、水泥、碎矿石等，输送高度最高40m，其特点为：结构简单、运行平稳，掏取式装料，混合式或重力卸料，轮缘采用组合链轮，更换方便，链轮轮缘经特殊处理寿命长，下部如采用重力自动张紧装置，能保持恒定的张力，避免打滑或脱链，同时在料斗遇阻时，有一定的容让性能够有效地保护运动部件，物料温度不超过250 ℃。TH型按JB3926－85《垂直斗式提升机》标准设计制造，应优先运用，除连接尺寸外，HL斗式提升机的链条、链轮、张紧装置与TH型相同。

技术参数

TH、HL型斗式提升机技术参数

　　注：1、表中斗容为计算斗容，输送量按填充系数0.6计算得出。
　　　　2、TH型斗提机料斗用途：zh-中深斗：输送湿粘性物料，如糖、湿细沙等。
　　　　　　　　　　                   　sh-深斗：输送量的粉状至小块状物料，如水泥、砂、煤等。
　　　　3、HL型斗提机料斗的用途：Q-浅圆底料斗：输送潮湿、易结块、难抛出的物料、　　　　　　　　　　　　　　　　　　　　　　                                                                   S-深圆底料斗：输送干燥的、松散的、易抛出的物料，如水泥、煤块、碎石等。
　　　　4、张紧力计算：G=40+0.232Q*H 式中：Q输送量(t/h) H-提升高度（mm) G-张紧力（kg）
