【UC2816B型LCR数字电桥】价格_厂家

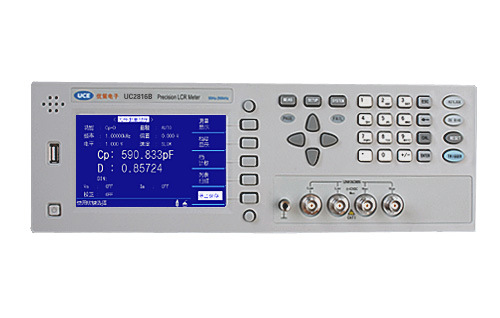

UC2816B型LCR数字电桥

1台起批

￥8000.00

中国常州

产品属性

图文详情

品牌推荐

类型

高速LCR测量仪

测量速度

75次/秒

型号

UC2816B

测量频率

200000（Hz）Hz

加工定制

是

品牌

UCE/优策

测量准确度

0.1（%）

简要介绍 Brief Introduction

UC2816B是一款用于对各种电子元器件进行检验的多功能元件测试仪。其采用当前最流行的5寸LCD显示器，使用户能更直观，更舒服的读出测试结果。它是一种高速度、测试范围宽、6位测试分辨率的阻抗测量仪，可满足生产线质量保证、进货检验及实验室测量要求。

性能特点 Teatures

■ 5英寸LCD显示器，更直观清晰

■ 50Hz—200kHz测试频率, 37个典型频率点

■ 0.1%的基本测量准确度，测试速度快(75次/秒)

■ 测试电压或电流的自动电平控制ALC功能

■ 4点列表扫描功能

■ U盘拷屏功能，保存数据更简单。中英文菜单

■ 30 Ω, 100 Ω, 10 /100, 10 /CC四种不同信号源输出阻抗

■ 内建比较器, 5档分选及档计数功能

■ 内部100组设定文件保存或调用，U盘500组测试文件保存或调用

■ 0V, 1.5V及 2V内部直流偏置电压

■ 可选±10V（±100mA）及1 A内部直流偏置源

■ 可通过USB HOST来实现仪器软件版本的升级和更新

■ U盘可支持格式FAT16, FAT32文件系统

■ 标配RS232C、HANDLER、USB HOST，耳机接口，可选GPIB、LAN接口

技术指标 Specifications

测量功能
测试参数		\| Z\|, \|Y\|, C, L, X, B, R, G, D, Q, θ ,DCR（定制功能）
测试频率		50 Hz－200 kHz ，37个典型频率点
基本测量准确度		0.1%
等效电路		串联, 并联
数学功能		绝对值偏差, 百分比偏差
量程方式		自动, 保持, 手动选择
触发方式		内部, 手动, 外部, 总线
测量速度（≥1kHz）		快速: 75次/秒, 中速: 12次/秒, 慢速: 3次/秒
平均次数		1—255
延时时间		0—60s, 以1ms步进
校准功能		开路 / 短路 / 负载
测试端配置		五端
显示方式		直读，Δ，Δ%，V/I（被测电压/电流监视）
显示器		6位分辨率，5英寸LCD显示器
测试信号
测试信号频率		50 Hz－200 kHz，37个典型频率点
输出阻抗		30 Ω, 100 Ω, 10 /100, 10 /CC可选择
测试信号电平		正常：5 mV－2 V 准确度：10%，1 mV步进恒电平：10 mV－1 V 准确度：5%，1 mV步进
直流偏置源	内部	0V，1.5V，2V，准确度：1%
	选配	UC6802A：0-10V的直流偏置电压、0-100mA的直流偏置电流
		UC6802B：0-1A直流偏置电流
显示范围
\|Z\|, R, X		0.01m Ω — 99.9999 MΩ
DCR		0.001 mΩ — 99.9999 MΩ 定制功能
\|Y\|, G, B		0.00001µS — 99.9999 S
C		0.00001 pF — 9.9999 F
L		0.00001 µH — 9999.99 H
D		0.00001 — 9.9999
Q		0.00001 — 9999.9
θ (DEG)		-179.999º — 179.999 º
θ (RAD)		-3.14159 — 3.14159
其他
比较器功能		5档分选；档计数
存储器		内部100组文件，外部U盘500组设定文件
接口		RS232C、USB HOST、USB CDC、USB TMC、HANDLER、耳机接口,GPIB（选件）、LAN (选件)

一般规格 General Specifications
