烫金机用红外快速加热器简介
一、 技术思路：
按照要求，对烫金机滚筒进行加热，要求达到温度250℃。
根据红外加热原理：红外加热波长与物料红外线吸收波长相同或接近时，达到匹配吸收，加热效率最高；实现红外快速加热，要解决匹配吸收与能流密度的关系，既能实现匹配吸收，又能在生产中实现快速加热。
结合模拟实验结果及相关近似产品，拟选择红外匹配吸收性能较好的快速红外辐射加热元件，制作红外加热器。实现使用安全、使用寿命长和快速节能的目的。
二、 加热器结构设计：

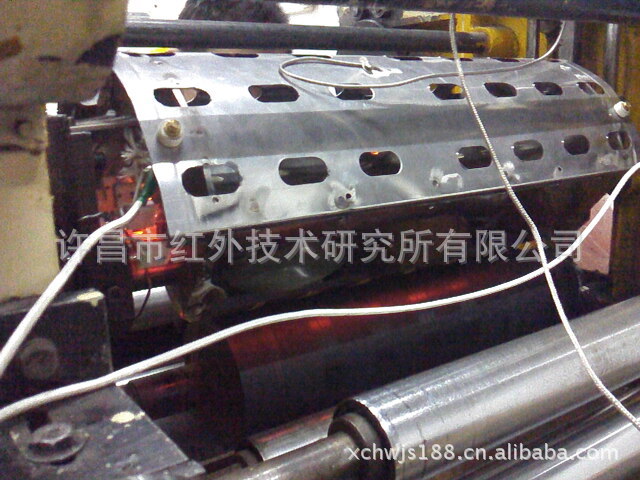

按照滚筒外形，设计圆弧形异形体，对滚筒进行加热。保证加热均匀性及快速性。
设计总功率:7.2KW
额定电压：380V
使用寿命：3500 小时
三、整体叙述及技术指标：
按照使用要求，加热器使用1.0-3.0mm不锈钢加工，制作圆弧形异形体红外辐射加热器，加热器底部预留安装板，配合设备安装固定，加热时与滚筒圆面平行，进行快速加热。
四、控制方式：
台式MT-9.0型控制器，选用可控硅PID控制，智能仪表，温度、电流、电压数字显示，高温报警，过流漏电自动保护。手动调压，电压调整精度±1V。
使用9KW调压控制器，根据车速等生产工艺，调整使用电压，从而控制输出功率。（厂方需根据新型加热器制定相应生产工艺）
使用说明
一．技术参数：
1、电压：220V
2、加热元件：红外加热管1.0KW*6支
3、功率：6.0KW
4、控制方式：手动调压，温度自控
5、最高使用温度：450°C
6、环境温度：－10℃～80℃
7、环境湿度：＜85％RH
二．使用方法：
1、使用漏电空气开关连接电源线，使用6mm2以上铜导线作为电源线，连接地线端子（固定在底座螺栓上的铜线鼻），确保地线良好接地。使用兆欧表检查连接是否牢固，绝缘性能是否符合标准；
2、将加热模块电源线分别接在控制器下方端子；
3、将加热器安装至适合位置。
4、先打开总电源空气开关，打开控制柜总电源开关，指示灯显示；按照说明书设定加热器最高温度（低于450°C）；
5、按下自动手动旋钮，转换温度控制与电压控制；温度控制时，加热器受气氛温度控制；电压控制时不受温度控制，通过调整电位器输出电压，控制加热器，当温度达到最高限时，声光报警。
6、关机时应先关掉电位器，加热器停止工作；
7、关掉控制器总电源开关。
三．注意事项
1、加热器工作时，人体不要接触金属外罩，以免烫伤。
2、更换加热管时应先关掉电源，取下加热模块，再行更换。
3、使用时切勿对本加热器使用碰撞外力，以免损坏灯管。
4、加热器表面温度不得高于450°C。否则会影响使用寿命。
