快速红外辐射加热装置

一、   技术思路：

  按照要求，对￠50mmPES管进行加热融化，要求达到融化温度300℃—350℃。

根据红外加热原理：红外加热波长与物料红外线吸收波长相同或接近时，达到匹配吸收，加热效率最高；实现红外快速加热，要解决匹配吸收与能流密度的关系，既能实现匹配吸收，又能在生产中实现快速加热。

   结合模拟实验结果，选择与PES材料红外匹配吸收性能较好的快速红外辐射加热元件，制作红外加热器。实现快速融化的目的。

二、加热器结构设计：

   加热器外壳：1.0mm不锈钢制作

   红外辐射加热元件：￠10 ， 0.6KW

   额定电压：380V

   设计总功率:3.6KW

   加热器外形：长 220mm，宽90mm，高35mm

三、整体叙述及技术指标：

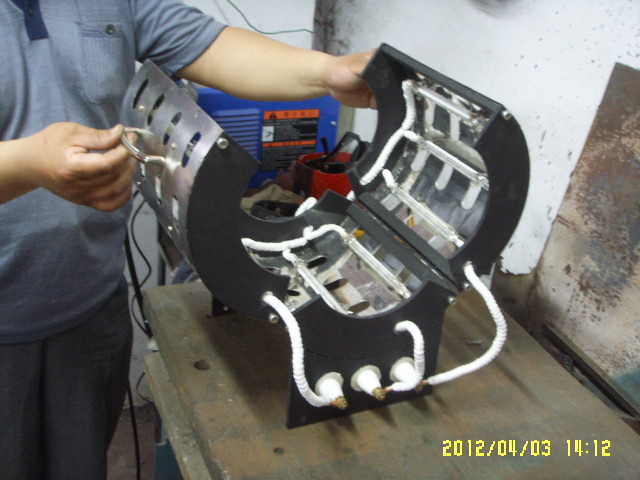

   按照使用要求，加热器使用1.0mm不锈钢加工，制作圆柱形红外辐射加热器，加热器可三瓣对开，底部预留转动轴，配合设备安装固定，实验时与PES管平行，进行快速融化。

四、控制方式：

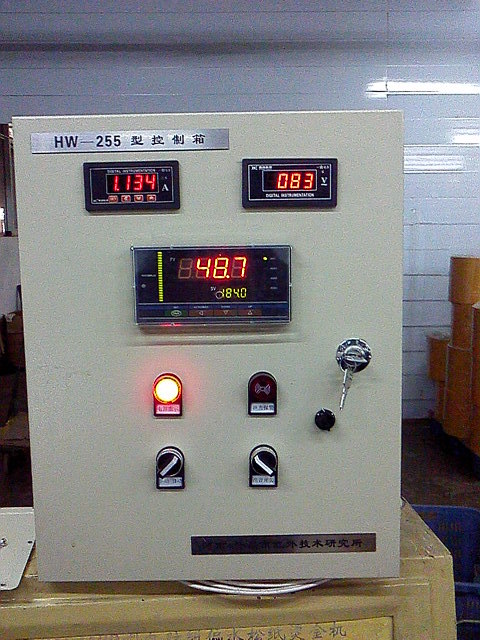

   使用5KW调压控制器，根据管材直径及生产工艺，调整距离、加热时间、使用电压。从而制定生产工艺。
