川西电气 FN5-12 FN5-12R FN5-10 FN5-10R/630户内高压负荷开关 .
一、用途
FN5-12系列户内高压负荷开关（以下简称负荷开关）适用于50Hz、12KV的网络中，作为开断负荷电流及关合短路电流之用。为开断负荷电流及关合短路电流之用。带有熔断器的负荷开关可切断短路电流，作保护开关之用。
本负荷开关可配用CS6-1型手动操动机构、本产品专用CS□手动操动机构或CJ□电动操动机构。
二、型号及含义
三、使用环境条件
1、海拔不超过1000m；
2、周围空气温度：上限+40℃，下限-25℃。（电动机构不低于-5℃）
3、相对湿度：日平均值不大于95%，月平均值不大于90%（+25℃）；
4、周围空气应不受腐蚀性或可燃性气体，水蒸气等明显污染；
5、无经常的剧烈振动。
四、技术数据
1、负荷开关的技术参数见表1 表1
名称 单位 数值
额定电压 kV 12
最高工作电压 kV 11.5
额定频率 Hz 50
额定电流 A 400 630
额定短时耐受电流（热稳定电流） kA/s 12.5/4 20/2
额定峰值耐受电流（动稳定电流） kA 31.5 50
额定闭环开断电流 A 400 630
额定有功负载开断电流 A 400 630
5%额定有功负载开断电流 A 20 31.5
额定电缆充电开断电流 A 10
额定空载变压器开断电流 1250kVA变压器的空载电流
额定短路关合电流 kA 31.5 50
负荷电流开断次数 负荷/次 100%/20 30%/75
60%/35 5%/80
1min工频耐压（有效值）对地、相间/隔离断口 kV 42/48
工频耐受电压 隔离断口间 kV 53
雷电冲击耐受电压（峰值）对地、相间/隔离断口 kV 75/85
分合闸操作力矩（力） Nm(N) 90(180) 100(200)
注：FN5-12D负荷开关的接地部分也具有短路关合能力。
2、熔断器技术参数见表2 表2
型号 额定电压KV 熔断器额定电流A 额定开断电流KA 熔体额定电流A
RN3 12 50 12.5 2、3、5、7.5、12、15、20、30、40、50
75 75
100 100
200 150 200
SDL*J 12 40 50 6.3、10、16、20、25、31.5、40
SFL*J 12 100 50、63、71、80、100
SKL*J 12 126 125
五、结构

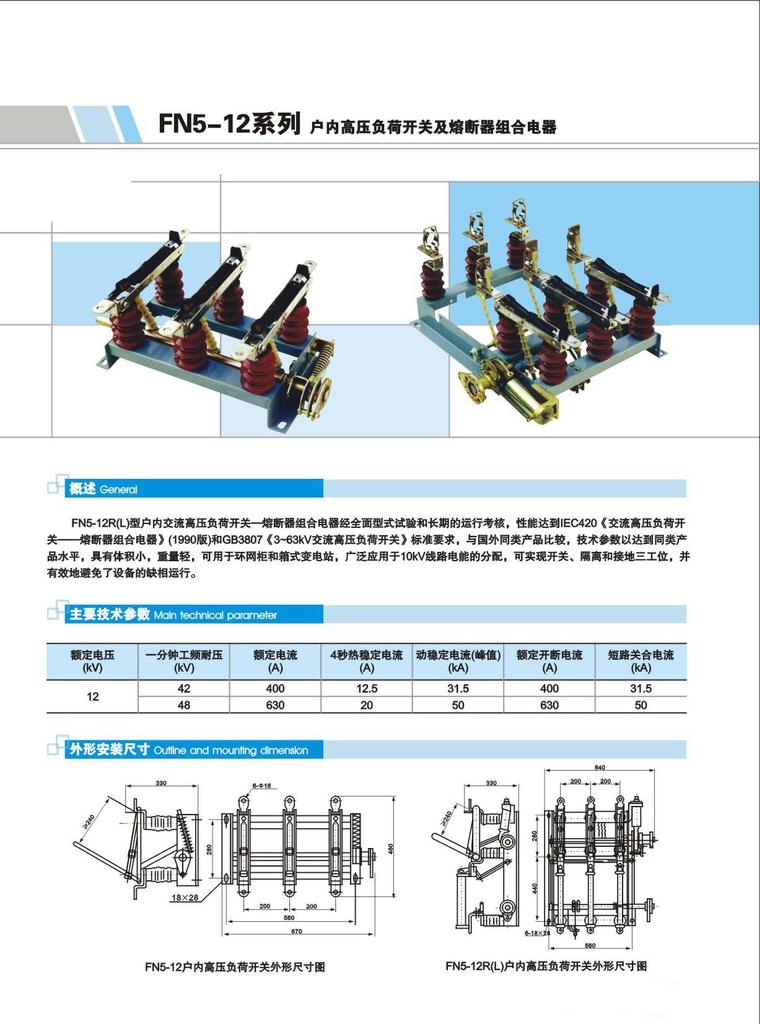

1、本负荷开关的外形与一般户内隔离开关相似（见图1-图13），开关的底部为底架，传动机构装于其中，若带接地刀，还配有联锁机构，底架上装有六只绝缘子起支持作用。上、下绝缘子分别装有触座、支座，触刀装在支座上，与触座接触后，形成了电流回路，灭弧器装于两触刀片之间。
2、负荷开关开断负荷电流的灭弧过程
负荷开关合闸时，主回路与辅助回路并联，电流大部分流经主回路。而当负荷开关分闸瞬间，主回路先断开，电流只通过辅助电流回路。由于开关继续运动，致使灭弧管内的弹簧压缩到某一极限位置时，动弧触头快速与静弧触头分离所产生的电弧，使灭弧棒产生一定量的气体，使电弧迅速熄灭，见图7。
3、分、合闸原理
负荷开关底架中装有转轴，转轴与绝缘拉杆相连，转轴转动使触刀运动。底架的有弹簧装置及操作转盘（两侧都可装），由操动机构驱动使压缩弹簧储能，过死点后，弹簧能量释放，作用于转轴上，实现快速分、合闸。
六、外形与安装尺寸
FN5-12负荷开关的外形与安装尺寸见图1。
FN5-12D负荷开关的外形与安装尺寸见图2。
FN5-12R负荷开关的外形与安装尺寸见图3。
FN5-12DR负荷开关的外形与安装尺寸见图4。
FN5-12R（S）负荷开关的外形与安装尺寸见图5。
FN5-12DR（S）负荷开关的外形与安装尺寸见图6。
七、安装与调整
1、产品安装前严禁操作。
2、负荷开关应安装在垂直在墙上或金属架上，安装时开关应在合闸位置，可配用4个M16螺栓利用开关底部底架上的安装孔固定之。当负荷开关带有熔断器时。则应另备2个M16的螺栓固定熔断器座。
3、当采用图3-图6的分离式的负荷开关时，熔断器底座及负荷开关底架应在同一平面内，平面度误差不超过0.5mm。
4、导电母线在与开关的接线板连接前，应将接触表面用细砂纸打光并揩净。
5、FN5-12、FNS-12R、FNS-12R（S）三种型号的负荷开关均可与CS6-1型和本产品专用手动操动机构中的任何一种配合使用，操作时当操动机构手柄向上时，负荷开关应为合闸位置，手柄向下时，应为分闸位置。当配CJ□电动操动机构时，按下绿色按钮为合闸位置，红色按钮为分闸位置。
6、FN5-12D、FNS-12DR、FNS-12DR（S）三种型号的负荷开关，所配机构也是专用CS□手动操作机构，或CS6-1型手动操作机构，或CJ□电动机构，并配有联锁机构，可防止负荷开关与接地开关误操作。
7、负荷开关与本产品专用操作机构的调整
①负荷开关和CS□型操动机构间的联杆为3/4”焊接钢管（用户自备）它的一端与开关上的弯连接焊接，另一端与操动机构上的螺杆焊接，焊接处的插入深度不小于25mm，联杆的长度由用户自定（见图8）。
②负荷开关与操动机构联合安装后，调节负荷开关拐臂的角度和螺杆的长度，使操动机构操作盘的转动角度与负荷开关拐臂的转动角度相配合。
8、负荷开关CS6-1操动机构的调整
①参照图9、图10进行调整。
②负荷开关与操动机构联合安装后，调节负荷开关拐臂的角度和螺杆的长度，使操动机构操作盘的转动角度与负荷开关拐臂的转动角度相配合。
9、负荷开关配用CJ□型电动操动机构（见图11），在出厂前机构系统已调试好，用户不需要再进行机构调整，只需按CJ□安装使用说明书要求接线即可。
10、负荷开关与手动操动机构及连接母线安装好后，应进行不小于5次的分、合闸操作，电动操动机构应进行最高和最低操作电夺各5次分、合闸操作，并对负荷开关作下列检查：
a、检查各连接处的螺栓是否拧紧；
b、检查负荷开关底座接地是否可靠；
c、检查分、合闸过程中灭弧管动作是否可靠；
d、检查动、静触头间的接触是否良好（用0.05塞尺检查，视在接触面积不小于2/3）熔断器与触座接触是否良好；
e、操作过程中，转动部分应灵活，无卡住及其它阻碍开关正常操作现象：与接地开关的联锁应正常可靠。
八、使用与维护
1、拆开木制包装箱。按照装箱清单，检查产品附件及随付的技术文件是否齐全。检查产品在运输，保管过程中有无损伤。
2、清除产品上的尘土、污物、仔细擦拭绝缘子及底架上接地部分表面。
3、在导电接触部分涂以中性凡士林。
4、负荷开关及操动机构应安装于清洁、干燥的室内。
5、负荷开关必须在线路与电源切断即不带电的情况下，才准许进行检修。
6、对绝缘子进行详细检查有无损伤。触头接触是否良好。
7、负荷开关按规定开断次数开断后，应对灭弧管进行检修。
①取下灭弧管，拆去旋转弹簧和锁轴，握住灭弧管，打开接触室（用螺丝刀把推板在它的固定点处抬高，并把推板和静弧触头取下）。
②将灭弧管拉伸至它的悬挂点，缓慢地转动上半部直至白色灭弧棒出现约20mm，将灭弧管保持在这一状态测量灭弧棒和灭弧管间的内环间隙，用测量卡具（用一根直径3mm的金属线弯曲90°）来测量。内环间隙应不超过3mm，否则应调换整根灭弧管。
③插入静弧触头，装入推板斧啮合，检查搭口，装入灭弧管（保持灭弧管内部电流导通）。
8、负荷开关的所有机械磨擦部分，均应涂以适量的中性凡士林。
9、检查负薪救火开关安装是否牢固，接线是否紧固，并检查接地系统是否良好。
10、全部检查，调试完毕后，在投入运行前，应进行不小于5次分、合闸操作度试验。
11、负荷开关检修每年应定期进行，至少每年检修一次，并建议在开断表1的规定次数后，对本开进行全面检修。
12、运行人员应必须熟悉本负荷开关的所有部分（包括结构，性能及安装）。
13、定期检查负荷开关是否不正常情况，如有发现应及时检修。
九、产品随机文件和附件
1、装箱清单1份。
2、产品合格证1份。
3、使用说明书1份。
4、操动机构及其它附件。
十、订货须知
订货时应注明下列项目：
1、负荷开关的型号、名称、数量。
2、若配熔断器请注明熔断器的型号、额定电压、额定电流。
3、所配机构的型号。
