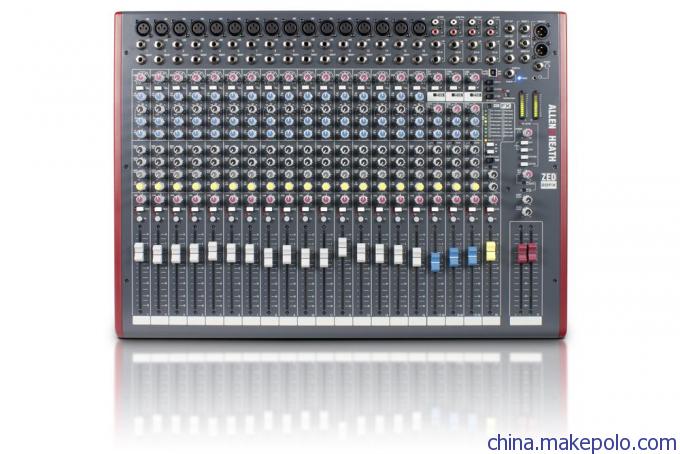

ALLEN&HEATH ZED22FX 22路调音台





    ALLEN&HEATH已有近40年设计和生产调音台的经验，因此我们知道好的调音台应该具备些什么特点——例如：完美的声音品质，坚实耐用的品质和独一无二的功能设计等等。我们把这些所有的原则和要求都规划进了ZED系列的设计图纸，为音乐人和音响工程师设计生产出集品质、音效和鲜明的个性为一体的ZED！


    ZED-12FX是一款6单声+3双立体声道USB调音台，而ZED-22FX是一款16单声+3双立体声调音台，新品除保留了该系列其他型号的相同专业特性，还增加了室内设计特效的综合部分。

    Allen & Heath新型ZED FX调音台在单声通道上有反应灵敏的3段扫频式mid EQ，立体声通道上有2段EQ，100mm长冲程推子，4个辅助发送，一个USB发送和回传(适合PC或苹果机录音及回放)，独特双立体声输入功能和先进的监听功能。
连接器放置在外部的顶端，方便插入和配线，单独电路板用螺帽固定到顶部面板的结构非常适合Allen & Heath专业便携式调音台。此外，ZED FX还配有新型高性能DuoPre无衰减器的前置放大器。


    ZED的USB输出配置使得不同的信号从LR母带或辅助总线发向USB，USB以立体声回传信号。Cakewalk的SONAR LE音乐制作软件和调音台捆绑，使得用户能完成现场表演、现场录音、演播室录制或演播室混音等许多不同的任务。
尺寸：(宽×高×长)450×98×645mm。
重量：10.5kg。


特点：


6路麦克风/线路输入/16路麦克风/线路输入
DuoPre 麦克风前级放大器
反应灵敏的3段均衡器，MusiQ中频扫频功能
4路立体声线路信号输入带增益的2段均衡器
4路辅助发送
可选配机架安装配件，占11U空间(仅ZED14)
100mm推子
可选双信号源输入
技术参数
输入
单声道(XLR)输入+6到-63dBu测试(+17dBu最大)
单声道线路输入(插座)+10至-26dBu(+30dBu最大)
外接口(TRS插座)0dBu测试+21dBu最大
立体声输入(插座)0dBu测试(控制=关到+10dB)
立体声输入(耳机插座)0dBu测试(控制=关到+10dB)
输出
L,R&单声道输出(L&R,XLR,单声道插座) 0dBu测试 +21dBu最大
辅助输出(插座) 0dBu测试 +21dBu最大
高音输出(耳机插座) 0dBu测试 +21dBu最大
录音输出(耳机插座) 0dBu测试 +21dBu最大
频率响应
麦克风输入至混音L/R输出,30dB增益+0.5/-1dB 20Hz-20kHz
线路输入至混音L/R输出,0dB增益+0.5/-1dB 10Hz-30kHz
立体声输入至混音L/R输出,+0.5/-1dB 10Hz-30kHz
总协波失真+n
麦克风输入至混音L/R输出,0dB增益1kHz +10dBu输出0.004%
麦克风输入至混音L/R输出,30dB增益1kHz 0.014%
麦克风输入至混音L/R输出,0dB增益1kHz 0.005%
麦克风输入至混音L/R输出,0dB增益1kHz 0.003%
动态余量
模拟净空测试结果(0Vu)21dB
USB输入&输出净空测试结果(0Vu)14dB
USB音频编码(编码/译码)
USB音频输入/输出USB1.1 Compliant 16bit
取样率32,44.1,48kHz
噪音
话筒前置放大器@最大增益 150R输入Z 22-22kHz-127dBu
混音LR输出,L/R推子=0.22-22kHz -88dBu(ZED-14)
混音LR输出,L/R推子=0.22-22kHz -84dBu(ZED-24)
