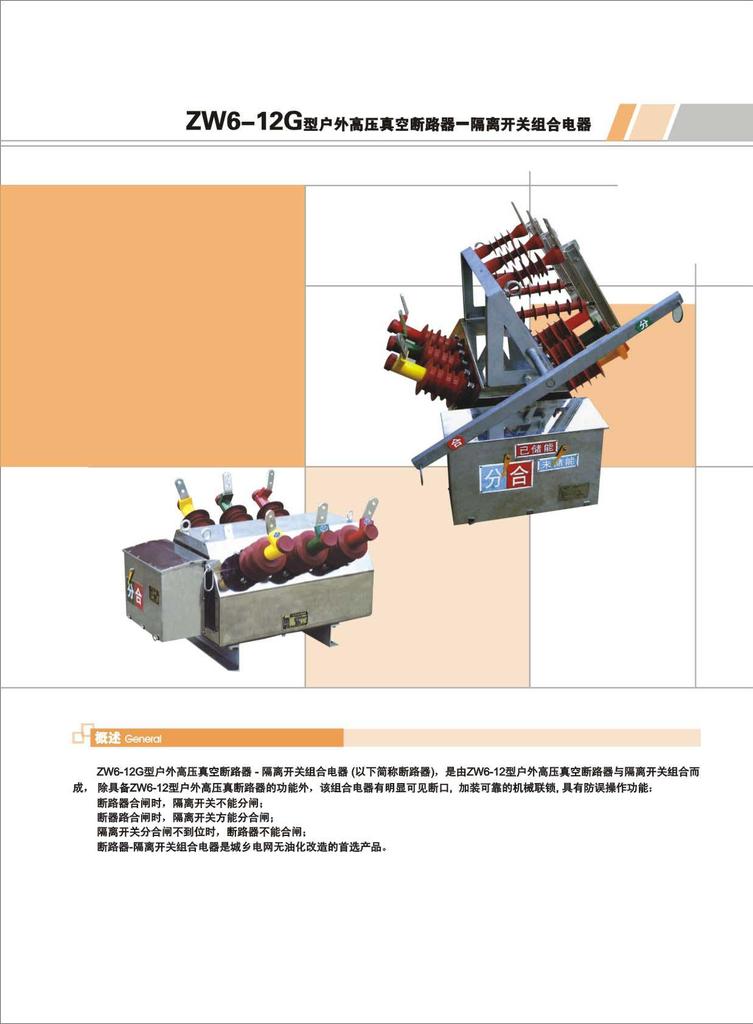

国内价格ZW6-12/630-20户外高压真空断路器|ZW6-12厂家价格，ZW6-12/630-1620型户外高压真空断路器适用于12kV及以下，交流50Hz的三相电力系统。主要用于农网和城网作分、合负荷电流．过载电流及短路电流之用，也可用于其它类似场所，还可作为城市市区12KV级电网的分段开关。

使用环境条件
A.周围空气温度：上限+40℃，下限-40℃；
b.海拔：＜2000m；
c.相对湿度：日平均不大于95%，月平均不大于90%；
d.风压：不超过700Pa相当于风速34m/s
e.空气污秽程度按GB5582规定为IV级；
f.地震烈度不超过8度


型号及含义 ZW6-12/630-1620

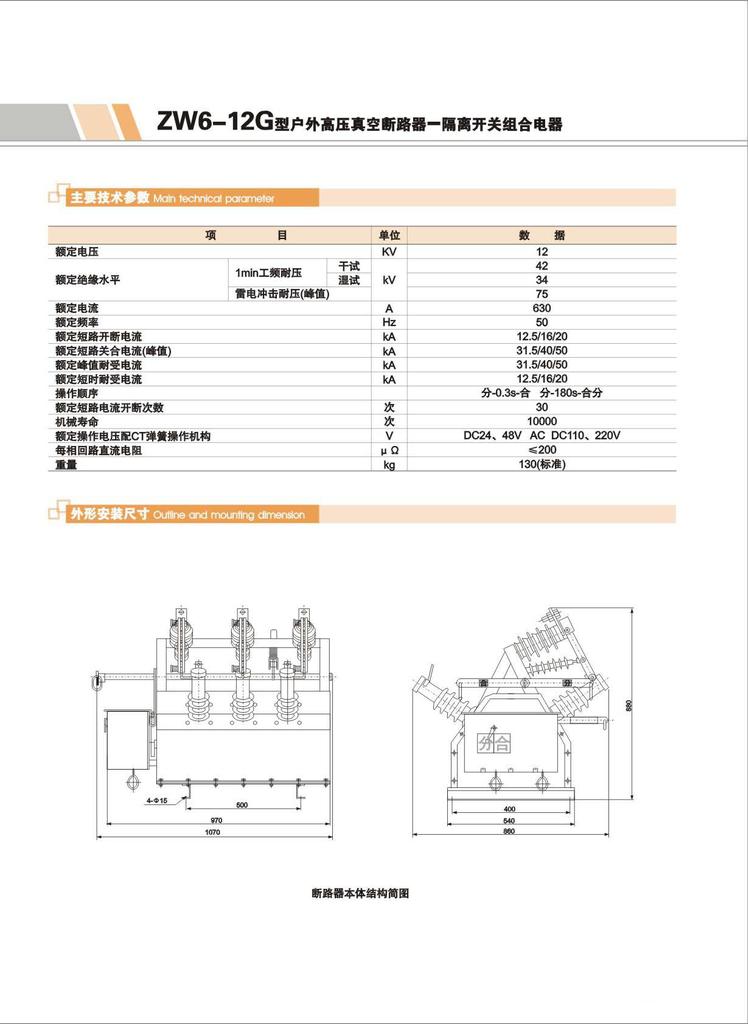

主要技术参数 　
1断路器的装配调整参数见表1 　
序 号 名  称 单位 参数
1   触头开距 mm 9±1
2   触头超程 3±1
3   平均合闸速度 m/s 0.6±0.2
4   平均分闸速度 1.0±0.2
5   触头合闸弹跳时间 ms ≤2
6   三相分闸同期性 ms ≤2
7   合闸时间 s ≤0.1
8   分闸时间   最高操作电压 ≤0.06
  最低操作电压 ≤0.1
9   每相回路直流电阻 μΩ ≤200
10   相间中间距（灭弧室端） mm 193


2 断路器的额定技术参数见表2 　
序 号 名  称 单位 参数
1   额定电压 kV 12
2   额定绝缘水平  1min工频耐压  干式 kV 42
 湿式（对地） 34
 雷电冲击耐压（峰值） 75
3   额定电流 A 630
4   额定频率 Hz 50
5   额定短路开断电流 kA 12.5、16、20
6   额定短路关合电流（峰值） 31.5、40、50
7   额定峰值耐受电流 31.5、40、50
8   额定短时耐受电流 12.5、16、20
9   操作顺序 　 分-0.3S-合分-180S-合分
10   额定短路电流开断次数 次 30
11   机械寿命 次 10000
12   额定操作电压（配CT弹簧操作机构） V DC24、48V、AC DC110V、220V
13   触头允许磨损厚度 mm 3
14   过电流脱扣器额定电流 A 5
15   重量 kg 130（标准）
