TI Sitara AM335X特点：
基于ARM Cotex-A8的MPU，主频最高支持1GHz；
512MB DDR3内存，1GB SLC Nandflash；
UI及3D功能，集成3D图形加速器与显示控制器；
集成以太网接口、UART串口、CAN收发器等；
提供多达4组GPIO端口，每组32个，部分端口可配置多达7种复用功能；
支持Linux3.2、Android4.0操作系统；
工作环境温度范围：0℃ ~ 70℃。
TQ_AM335X开发板采用“核心板+底板”结构方式。核心板对外接口采用U型双排插针接口（160个管脚），引出AM335X全部可用端口。
注意：TQ_AM335X开发板标配AM3354ZCZ处理器，以满足广大用户降低成本的要求，其余型号均为PIN脚兼容，仅供批量用户选择！
TQ335X核心板配置：
名称 | 配置 | 级别 | 价格 | 备注 | 链接 |
TQ335X CoreB 核心板 | 1GHz主频 512MB DDR3 1GB Flash | 商业级 | 350元 | 标配 TQ335XB_V1 | https://item.taobao.com/item.htm? spm=a1z10.5-c.w40023558571408.14. MnVh1A&id=44799682576 |
TQ335X CoreC 核心板 | 1GHz主频 512MB DDR3 1GB Flash | 商业级 | 399元 | 标配 TQ335X_V2 | https://item.taobao.com/item.htm? spm=a1z10.5-c.w4002-3558571408.11. MnVh1A&id=36210444889 |
AM335X系列处理器（批量用户可选）：
型号 | ARM CPU | ARM MHz(MAX.) | ARM MIPS(MAX.) | Graphics Acceleration | Other Hardware Acceleration |
AM3359 | 1 ARM Cortex-A8 | 800 | 1600 | 1 3D | 2 PRU-ICSS Crypto Accelerator |
AM3358 | 1 ARM Cortex-A8 | 600 800 1000 | 1200 1600 2000
| 1 3D | 2 PRU-ICSS Crypto Accelerator |
AM3357 | 1 ARM Cortex-A8 | 300 600 800
| 600 1200 1600
|
| 2 PRU-ICSS Crypto Accelerator |
AM3356 | 1 ARM Cortex-A8 | 300 600 800
| 600 1200 1600
|
| 2 PRU-ICSS Crypto Accelerator |
AM3354 | 1 ARM Cortex-A8 | 600 800 1000
| 1200 1600 2000
| 1 3D | Crypto Accelerator |
AM3352 | 1 ARM Cortex-A8 | 300 600 800 1000 | 600 1200 1600 2000
|
| Crypto Accelerator |
底板尺寸 | 183x116x17mm（不含接口尺寸） |
底板层数 | 2层 |
输入电压 | 5伏3A电源输入 |
Usb OTG | 1路USB_OTG 2.0下载接口 |
Usb Host | 3路USB_HOST 2.0输出 |
SPK功放输出 | 支持 1W输出功率（10% THD、5V电源、8欧负载） |
Audio | MIC、PHONE、功放接口 |
Ethernet | 10/100M RTL8211E |
COM（232、485、TTL） | 2路5线RS232，3路TTL，1路RS485（复用），CAN总线（复用） |
RTC备用电池 | 支持 |
SD卡座 | 1个 |
ADC | 支持6路 12位AD,1路电位器模拟ADC输入 |
PWM | 1路蜂鸣器 |
SPI | 1路SPI接口 |
IIC | 3路 |
EEPROM | 板载E2PROM芯片AT24C02 |
JTAG | 标准14PIN 简牛座（2*7,2.54间距） |
PMU管理按键 | 1个 |
RST复位 | 一路复位按键 |
User Led | 2个 |
LCD类型选择 | 24bit色，底板支持电容屏/电阻屏自由切换，通过跳帽选择 |
| 66.5x41x7.5mm |
核心板层数 | 6层沉金PCB设计、布局、布线充分考虑EMC、EMI |
核心板引脚数 | 160pin，采用插针接口 |
MPU | TI AM335X ARM Cortex A8 |
主频 | 1GHz |
内存 | 512MB，DDR3 |
Nandflash | 1GB，SLC |
PMU（电源管理芯片） | 采用TI设计的电源管理芯片：TPS65910A3 |
核心板工作功耗 | 5伏 300毫安 |

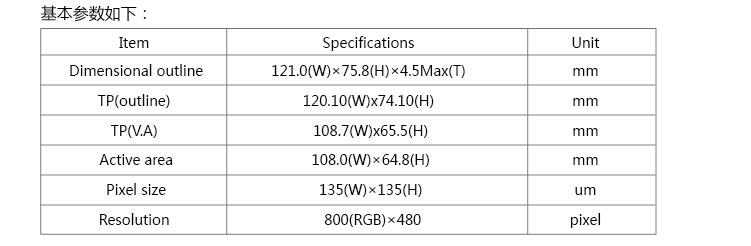

| 注意：我司5寸高清电容屏有两种型号 |
| 5寸高清屏+黑色外框 为V3版本，不能与亚克力面板同时使用！ |
| 5寸高清屏+亚克力面板 为V2版本，不能与黑色外框同时使用！购买前请与客服沟通，谢谢您的合作！ |
bootloader介绍：天嵌科技在原生的u-boot中添加了SD卡的驱动，完善了Nand Flash的ECC校验，让Nand Flash的读写更加安全，添加了FAT32协议的驱动，实现了开机自动烧写镜像，SD卡烧写支持大于内存容量的文件系统的烧写，完善了环境变量的保存方式。
u-boot介绍：功能表对照图
功能 | 特点 |
SD自动更新固件 | 无需与PC有任何连接，使量产和更新更快捷 |
SD手动更新固件 | 无需与PC有任何连接，现场升级更方便，通过LCD交互 |
TFTP烧写 | 需要连接网络，串口线。有烧写菜单， 支持“一键烧写镜像”。 |
支持LCD手动切换 | 不需要更换u-boot，即可以让u-boot支持天嵌科技的所有LCD |
LCD上显示信息 | 无需接串口，既可以在LCD看到开发板的内存和nand信息 |
启动linux系统 | 支持内核动态调整LCD |
启动android系统 | 支持内核动态调整LCD |
下面列出各种驱动在内核中的位置：
说明1：下面仅提供各个驱动的大致分布，因为内核中有的驱动依赖不同文件夹中的文件，所以表格中有时候给出的是主要的驱动文件或者仅仅指出驱动所在位置。
Linux-3.2 源码驱动分布表格 | ||
驱动 | 在内核中的源码位置 | 系统中的设备名称 |
NAND Flash驱动 | drivers/mtd/nand/ | /dev/mtd* (*表示数字) |
LCD驱动 | drivers/video/da8xx-fb.c | /dev/fb0 |
电阻触摸屏驱动 | drivers/input/touchscreen/ti_tscadc.c | /dev/event* |
电容触摸屏驱动 | drivers/input/touchscreen/（模块化） | /dev/event* |
USB驱动 | drivers/usb/ |
|
SD 卡驱动 | drivers/mmc/host/omap_hsmmc.c | /dev/mmc* |
串口驱动 | Drivers/tty/serial/omap-serial.c | /dev/ttySAC* |
WM8960声卡驱动 | /sound/soc/codecs/snd-soc-tqwm8960.module | /dev/snd/*(/dev/dsp) |
I2C驱动 | drivers/i2c/busses/i2c-omap.c | /dev/i2c-* |
按键驱动 | drivers/input/keyboard/gpio_keys.c | /dev/event* |
背光灯驱动 | drivers/video/backlight |
|
蜂鸣器驱动 | drivers/char/tq3358_beep.c | /dev/beep |
LED驱动 | /drivers/char/tq3358_led.c | /dev/led |
RTC驱动 | /drivers/rtc/rtc-pcf8563.c | /dev/rtc0 |
看门狗驱动 | drivers/watchdog/omap_wdt.c | /dev/watchdog |
USB转串口驱动 | drivers/usb/serial/ (内核选择了generic.c) | /dev/ttyUSB0 |
USB的3G驱动 | drivers/usb/serial/ | /dev/ttyUSB0~3 |
Android 4.0 | ||
系统组成 | 功能说明 | 源码说明 |
交叉编译器版本 | Arm-linux-gcc-4.4.6 |
|
Uboot支持功能 | SD手动更新固件：无需连接电脑即可更新，方便现场升级，通过LCD界面操作，简单方便 | 开源，基本功能都开源，部分功能不开源。 |
SD自动更新固件：无需连接电脑即可更新，一卡在手，升级无忧 | ||
TFTP烧录更新：不需要更换u-boot，即可以让u-boot支持天嵌科技的所有LCD | ||
支持LCD手动切换：无需接串口，既可以在LCD看到开发板的内存和nand信息 | ||
LCD上显示信息：支持内核动态调整LCD | ||
多文件格式支持：EXT4、UBIF、YAFFS2 | ||
启动Android系统：支持内核动态调整LCD | ||
系统内核支持功能 | 版本：Linux 3.2 | 开源 |
Nand Flash驱动：256M SLC（k9f2908uob） | 提供源代码, 内核自带 | |
LCD驱动 | 提供源码，天嵌移植 | |
RTC驱动 | 提供源代码, 内核自带 | |
触摸驱动（电阻和电容） | 电阻屏提供源代码，电容屏因厂家要求不允许提供源代码 | |
USB驱动 | 提供源代码, 内核自带 | |
SD卡驱动 | 提供源代码, 内核自带 | |
串口驱动：4个 | 提供源代码, 天嵌移植 | |
音频驱动（WM8960 ALSA协议） | 模块化, 天嵌添加 | |
I2C驱动 | 提供源代码，内核自带 | |
按键驱动 | 提供源代码, 天嵌移植 | |
背光灯驱动 | 提供源代码, 天嵌添加 | |
蜂鸣器驱动 | 提供源代码, 天嵌添加 | |
LED（2个）驱动 | 提供源代码, 天嵌添加 | |
ADC驱动 | 提供源代码, 天嵌添加 | |
看门狗驱动 | 提供源代码, 内核自带 | |
USB转串口驱动 | 提供源代码, 内核自带 | |
USB 3G驱动 | 提供源代码, 内核自带 | |
ADC驱动 | 提供源代码, 天嵌添加 | |
网卡驱动（100M） | 提供源代码, 天嵌移植 | |
CAN（2路）驱动 | 提供源代码, 天嵌移植 | |
实用测试程序功能列表
| 有线上网 | 提供源代码 |
3G制式切换功能 | 天嵌提供，apk程序 | |
ADC | 提供源代码，天嵌添加 | |
LED | 提供源代码，天嵌添加 | |
温度传感器 | 提供源代码，天嵌添加 | |
加速度传感器 | 提供源代码，天嵌添加 | |
蜂鸣器 | 提供源代码，天嵌添加 | |
串口 | 提供源代码，天嵌移植 | |
Linux 3.2 | |||
系统组成 | 功能说明 | 源码说明 | |
交叉编译器版本 | Gcc-4.4.6 |
| |
Uboot支持功能 | SD手动更新固件：无需连接电脑即可更新，方便现场升级，通过LCD界面操作，简单方便 | 开源，基本功能都开源，部分功能不开源。 | |
SD自动更新固件：无需连接电脑即可更新，一卡在手，升级无忧 | |||
TFTP烧录更新：不需要更换u-boot，即可以让u-boot支持天嵌科技的所有LCD | |||
支持LCD手动切换：无需接串口，既可以在LCD看到开发板的内存和nand信息 | |||
LCD上显示信息：支持内核动态调整LCD | |||
启动Linux系统：支持内核动态调整LCD | |||
多文件格式支持：EXT4、UBIF、YAFFS2 | |||
系统内核支持功能 | 版本：Linux 3.2 | 开源 | |
Nand Flash驱动：256M SLC（k9f2908uob） | 提供源代码, 内核自带 | ||
LCD驱动 | 提供源码，天嵌移植 | ||
RTC驱动 | 提供源代码, 内核自带 | ||
触摸驱动（电阻和电容） | 电阻屏提供源代码，电容屏因厂家要求不允许提供源代码 | ||
USB驱动 | 提供源代码, 内核自带 | ||
SD卡驱动 | 提供源代码, 内核自带 | ||
串口驱动：4个 | 提供源代码, 天嵌移植 | ||
音频驱动（WM8960 ALSA协议） | 模块化, 天嵌添加 | ||
I2C驱动 | 提供源代码，内核自带 | ||
按键驱动 | 提供源代码, 天嵌移植 | ||
背光灯驱动 | 提供源代码, 天嵌添加 | ||
蜂鸣器驱动 | 提供源代码, 天嵌添加 | ||
LED（2个）驱动 | 提供源代码, 天嵌添加 | ||
看门狗驱动 | 提供源代码, 内核自带 | ||
USB转串口驱动 | 提供源代码, 内核自带 | ||
USB 3G驱动 | 提供源代码, 内核自带 | ||
网卡驱动（100M） | 提供源代码, 天嵌移植 | ||
CAN（2路）驱动 | 提供源代码, 天嵌移植 | ||
实用测试程序功能列表
|
设置功能测试
| 设置开机自动运行 | 提供源代码 |
网卡参数配置(支持无线网络配置) | 提供可执行程序 | ||
触摸校准 | 提供源代码 | ||
RTC设置 | 提供源代码 | ||
文件管理 | 文件管理 | 提供源代码 | |
天嵌科技测试程序 | AD转换 | 提供源代码 | |
蜂鸣器 | 提供源代码 | ||
网卡测试(ping) | 提供源代码 | ||
按键测试 | 提供源代码 | ||
LED灯 | 提供源代码 | ||
温度传感器 | 提供源代码 | ||
液晶屏三色 | 提供源代码 | ||
测试串口通信 | 提供源代码 | ||
应用程序测试 | 记事本 | 提供源代码 | |
打电话发短信 | 提供可执行程序 | ||
网络下载 | 提供源代码 | ||
网络数据收发(socket) | 提供源代码 | ||
图片浏览器 | 提供源代码 | ||
计算器 | 提供源代码 | ||
MP3播放器 | 提供源代码 | ||
多媒体播放器 | 提供源代码 | ||
指纹应用程序 | 对购买指纹模块的用户提供源代码 | ||
网页浏览器 | 提供源代码 | ||
GPS卫星定位 | 提供源代码 | ||
录音机(录音和播放) | 提供源代码 | ||
天嵌特有功能 | 屏幕输入法 | 提供调用库，天嵌提供 | |
3G拨号,3G模块模式切换 | 提供可执行程序 | ||
图形图像系统 | Qt-4.5 |
| |
物品名称 | 数量 |
TQ335X底板 | 一块 |
TQ335X CoreC核心板 | 一片 |
LCD屏（所购买型号） | 一块 |
直连串口线，交叉网线，USB下载线 | 各一条 |
5V电源 | 一个 |
保修卡 | 一张 |
配套铜柱 | 一套 |
