一、功能简介

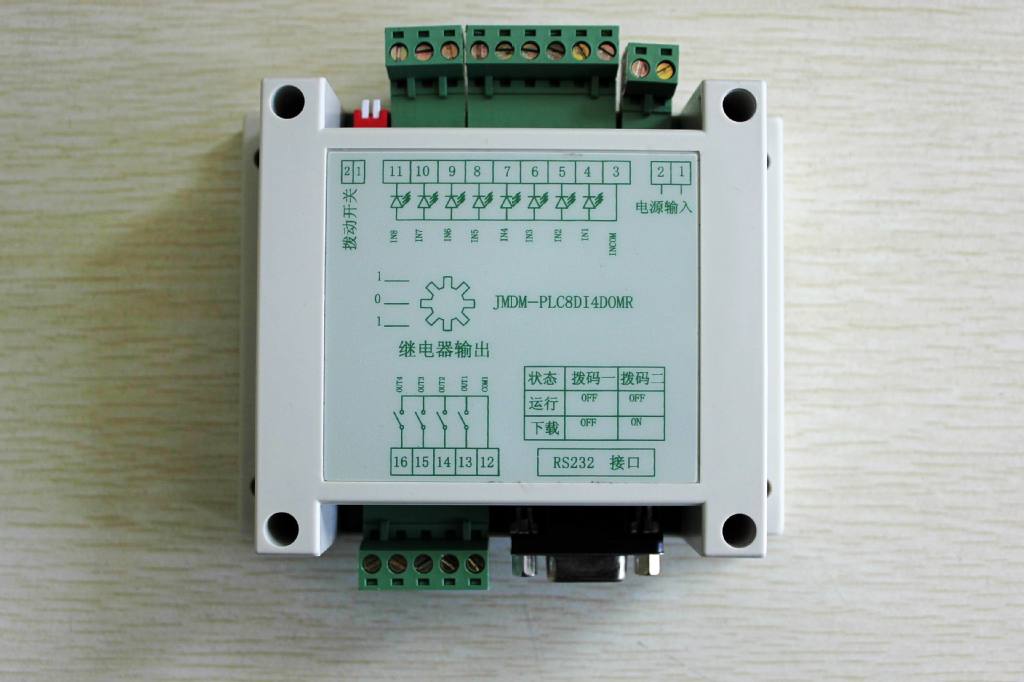

(1)JMDM-PLC8DI4DOMR 是深圳市精敏数字机器有限公司自主研发的一款工业级高性能小型可编程逻辑控制器。适合12路以下数字量控制工业场合对小型PLC 的需求，直接用三菱梯形图软件GX编程，有断电保持和在线监视功能，具有防雷击、抗强电磁干扰、稳定可靠、性价比高、使用简便的特点，可代替国外品牌PLC 用于12个点以内的各种控制场合，应用中相当于三菱FX1N；可灵活应用在各种工业自动控制场合，如冶金、化工、塑料、印刷、轻纺、食品、包装等行业中的生产机械、工业流水线、各种机床的工业控制设备中。
(2)编程软件兼容日本三菱GX Developer梯形图软件,在应用中等同于三菱的FX1N(C)；
(3)工作电源：带有防雷击保护电路。可在DC12V或DC24V下正常工作。工作电源交直流通用（AC9V或AC18V也可以工作）。工作电压取决于板子上的继电器线圈要求。
(4)该PLC板有12路光电隔离I/0输入输出，其中输入8路，4路继电器输出；
(5)本机采用高性能进口工业级芯片设计，可适应高电磁干扰的工业环境(250A 放电焊接场合正常工作。
(6)高速运算，基本指令每步0.5uS；
(7)通信接口有RS232(抗15千伏静电冲击)；
(8)程序寄存器达8000步；
内部继电器总计有1536点，带有特殊功能继电器和保持用继电。定时器256点。计数器200点。数据寄存器256点。编程语言采用梯形图。采用循环扫描工作方式。
(9)外壳采用螺钉固定或导轨安装，一体化紧凑型设计。外壳尺寸，长×宽×高为：115mm×100mm×30mm；内部控制板尺寸， 长×宽×高为：92mm×86mm×28mm；
(10)采用了看门狗电路及输入输出全光电隔离及严格的高频滤除特性，使系统稳定可靠工作。
(11)可以在线监控，方便调试程序和故障诊断。
二、使用说明
(1)编程软件：使用随产品附送的三菱GX Developer，选用的PLC型号为：FX1N(C)；
(2)工作电源：带有防雷击保护电路；混合型输出需要单一24V（1A）直流电电源或双9V（1A）交流电供电，4路全继电器输出需要24V 或12V，交直流通用。
(3)指示灯：二个，电源指示灯、运行指示灯；
(4)控制板有一拨动开关，拨动开关打下去（ON 状态）时为编程状态，此时运行指示灯点不闪动，打上去时（OFF 状态）为运行状态，此时运行指示灯间隔500ms闪烁；
(5)输入输出说明：8路全光电隔离数字量输入，输入为NPN型，低电平有效；4路继电器输出为继电器常开输出形式，最大工作电流8A，最大工作电压220V，继电器有12V 和24V 之分，决定了控制器的工作电源，继电器寿命20万次～40万次。
(6)可以在线监控，方便调试程序和故障诊断；
(7)容易安装，使用便利的固定孔安装。一体化紧凑型设计
(8)控制器下载程序时要选择范围设定，比如0～2000 步；最多不超过8000 步。
(9)程序末尾要以 END 语句结束。
三、 用途
(1)可用于各种12点以内的控制系统，可控制气缸，电磁阀，继电器，可外接光电式，电容式，电感式，霍尔式等各种传感器；
(2)可用于替代国外品牌的12点以内的PLC用于各种控制场合（如各种机器控制），性价比更高；
(3)可用于PLC 的学习和试验。
四、PLC硬件资源
(1)总计最多可以达到12点，输入输出配置如下：
输入点：8点 X000—X007；输出点：4点 Y000—Y003
五、发货事项
1、发货清单：JMDM-PLC12DI8DOMR控制器、编程下载线(附送)、电子版资料（包括编程软件、应用范例、编程手册）、说明书；发货方式：快递。
2、发货方式：快递，包装标准：防静电防震纸箱。
六、售后服务
1、保修：自产品售出之日起，硬件正常使用下出现故障，保修一年，保修期后只收取维修成本费用；维修方式：送修。
2、技术支持：提供电话、网络在线技术支持。
