用于锂电池系列充电
1、描述（SCOPE）：

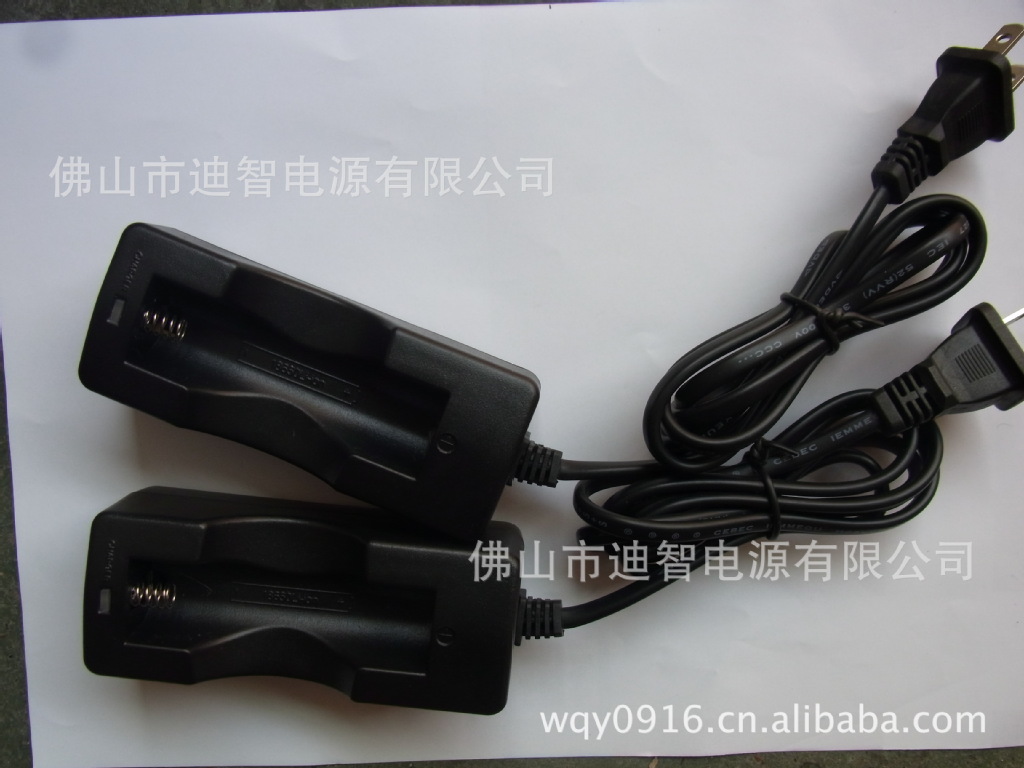

本规格书适用于DSS-042100型号的充电器。
The purpose of the document is to specify the functional requirements of a 4.2W switching power supply.
2、输入特性（INPUT CHARACTERISTICS）：
2.1输入电压(Input Voltage):
额定电压(Nominal Voltage):100-240Vac
调整范围（Variation Range）:85-265Vac
2.2输入频率（Input Frequency）:
额定频率（Nominal Frequency）:50/60Hz
调整频率（Variation Frequency）:47-63Hz
2.3输入电流(Input Current):
当输入交流电压为额定值的下限时,输出电压负载满载，最大输入交流电流1A。
1Arms max At any input voltage and rated, DC output rated load.
2.4浪涌电流(Inrush Current):
当输出为额定负载，环境温度为25℃，输入240Vac冷态起动电源时的最大浪涌电流小于10A。
10Amps Max. Cold start at 240Vac input, with rated load and 25℃ambient.
2.5 AC漏电流(Ac Leakage Current):
当输入电压240Vac时，最大漏电流为0.25mA。
3、输出特性（OUTPUT CHARACTERISTICS）：
3.1输出功率(Power Output);
电压 最小负载 最大负载 峰值功率 输出功率
Voltage Min. Load Max. Load Peak Output Power
+4.2Vdc 0A 0.9- 1.1A 4.3W 4.2W
3.2负载特性/调整率(Combined Load/Line Regulation):
电压 最小空载电压 最大空载电压 线性调整 负载调整
Voltage Min. Voltage Max. Voltage Line Regulation Load Regulation
+4.2Vdc 4.2V 4.3V ±3% ±5%
CUSTOMER 客户 |
| CUSTOMERPART NO客户型号 |
| |||
MANUFACTURER 承制方 |
|
| FAGE 页码 | 3OF7 | EDITION 版本 | A |
3.3波纹和噪音（Ripple And Noise）:
测试条件：任何负载正常工作下，使用示波器带宽为20MHz连接到充电器的输出端，同时输出端并连一个4.7uF的电解电容和一个104的瓷片电容。
The ripple and noise are as follows when measure with Max. Bandwidth of 20MHz and Parallel 4.7uF/0.1uF,crossed connected at testing point.
电压 最大波纹最大噪音
Voltage Ripple And Noise(Max.)
+4.2Vdc 100mVp-p
3.4启动延迟时间(Turn On Delay Time):
当输入115Vac和输出最大负载时,最大启动时间为2S。
2 second Max. At 115Vac input and output Max. Load.
3.5上升时间(Rise Time):
当输入115Vac和输出最大负载时最大时间为40mS。
40mS Max. At 115Vac input and output Max. Load.
3.6保持时间(Hold Up Time):
当输入115V和输出最大负载时,最小保持时间为5mS。
5mS Min. At 115Vac input and output Max. Load.
3.7效率(Efficiency):
当输入100Vac和输出最大负载时,最小80%。
80%Min.At 100Vac input and output Max. Load.
当输入240Vac和输出最大负载时，最小81%。
81%Min.At 240Vac input and output Max. Load.

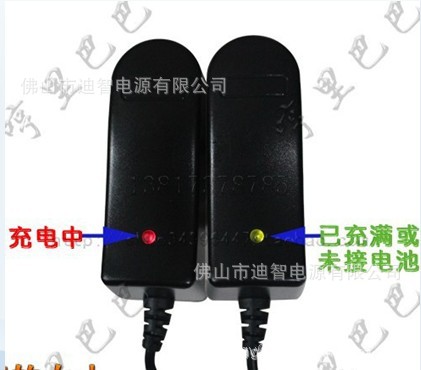

3.8电源LED指示：空载亮绿灯、接上电池充电的时候亮红灯、当电池
充满的时候自动转换成绿灯。
CUSTOMER 客户 |
| CUSTOMERPART NO客户型号 |
| |||
MANUFACTURER 承制方 |
|
| FAGE 页码 | 4OF7 | EDITION 版本 | A |
4、保护功能(PROTECTION REQUIREMENT):
4.1短路电路保护:
Short Circuit Protection:
该电源供给器在短路解除时,能正常工作恢复。
The power supply will be auto recovered when short circuit faults remove.
4.2过流保护(Over current Protection)：过流故障排除后，电源将自动恢复正常工作。
The power supply will be auto recovered when over current faults remove.
4.3充满电池的转灯的时候电流为:50—150mA
5、环境要求(ENVIRONMENTAL REQUIREMET):
5.1工作温度(Operating Temperature):
0℃~ -40℃,满载,正常工作(Full load Normal operation)。
0℃to40℃,Full load Normal operation.
5.2储存温度(Storage Temperature):-20℃to85℃,带外壳(With package).
5.3工作湿度(Relative Humidity):
5%(0℃)～90%(40℃),72小时,满载,正常工作
5%(0℃)～90%(40℃)RH,72Hrs,Full load Normal operating.
5.4振动(Vibration):
1、测试标准:国际电工电子委员会 Operating: IEC 721-3-3 3M3
5～9Hz,A=1.5mm加速度（9～200Hz,Acceleration 5m/s2） 2、运输（Transportation）：IEC 721-3-2 2M2
5-9Hz，A=3.5mm
9～200Hz,加速度Acceleration=5m/S2
200～500HZ,加速度Acceleration=15m/S2
3、轴向振动（Axes,10 cycles per axis）.
在测试过程中不能出现永久性的损坏。
No permanent damage may occur during testing.
CUSTOMER 客户 |
| CUSTOMERPART NO客户型号 |
| |||
MANUFACTURER 承制方 |
|
| FAGE 页码 | 5OF7 | EDITION 版本 | A |
在电源开启和关闭后，样机能够恢复到最初条件。
The product has to restors its original situation after power off/on.)
5.5跌落试验(Dropping)(Packed):
一个角,三个棱,六个面。
1 corner,3 edges, and 6 surfaces
高度76cm Height:76cm
6、安全及EMC要求(SAFETY AND EMC REQUIREMENT):
6.1安全:CE
6.2高压(DIELECTRIC STRENGTH)(H-Pot)：
()Primary to secondary),1500Vac/5mA/60s.
7、结构参数(MECHANICAL REQUIREMENT)：
7.1外壳(Enclosure):
外壳尺寸:76X28X47mm
The power supply size L:76*W:28*H:47mm
各做各国插头(欧规.美规.韩规.中规.日规.澳规等等)
