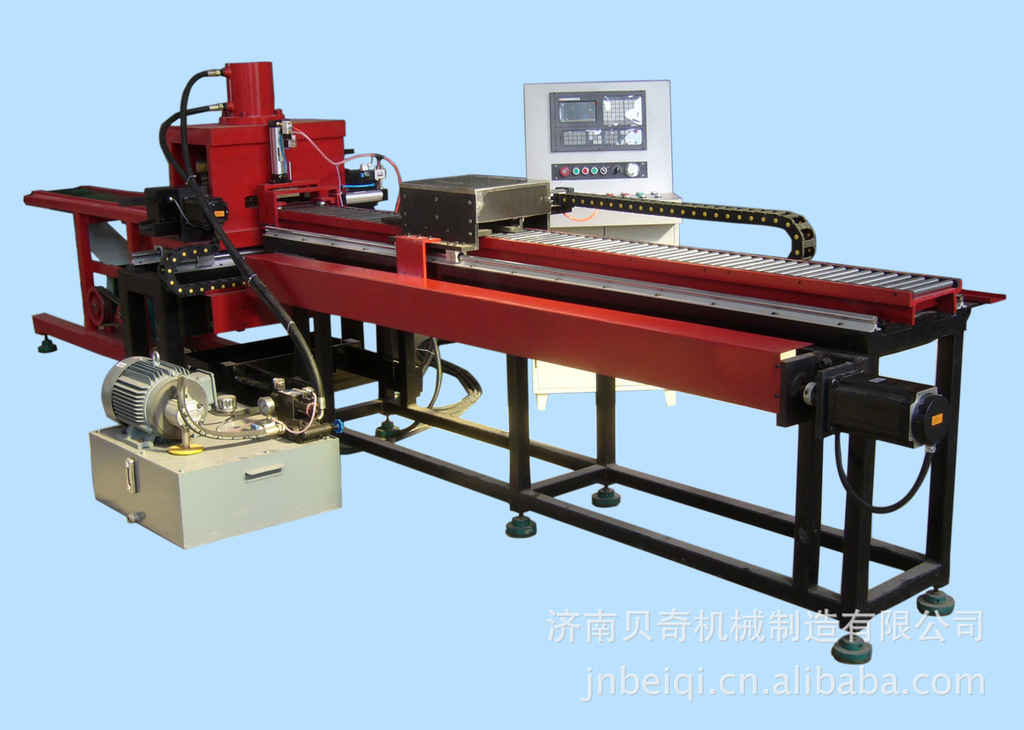

一 数控母线冲剪机TSM-09B是一种将自动送料、自动定位、自动夹紧、自动冲孔、自动移位、自动剪切、自动更换模具、自动接料完美地组合在一起的自动化程度较高、定位准确、使用方便的高可靠、高性能数控设备。
数控母线冲剪机TSM-09B由①自动送料机构、②直列式自动换模冲孔机构、③大吨位自动剪切机构④自动接料机构⑤单泵液压站⑥数控系统控制柜,共计六部分组成。冲孔机构与剪切机构合装在一个移动工作台上。
数控母线冲剪机采用日本松下A4系列交流伺服电机和德国精密减速机进行驱动,运行机构为台湾ABBA直线导轨和滚珠丝杠,运行平稳,精度高。
自动送料工作台与冲剪工作台呈T字形垂直安放,利用调整垫铁将二者高度调整一致后用地脚螺栓将其固定在水泥地面上。
