(尺寸检测)：对边、对角、内孔径、同心度、牙内铁丝、平牙。
(表面检测)：真圆度、焊点面积、伤印面积。

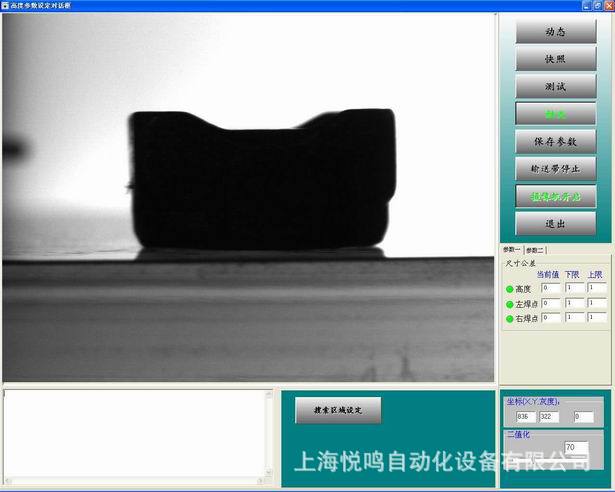

(高度检测)：螺母厚度(M高度)、焊点高度(左焊点、右焊点)。
(螺纹检测)：有无螺纹、牙数、牙距(区别→粗牙、中牙、细牙)、烂牙、平牙。
序号 | 挑选项目 | 判别方式 | 相对应的标准 |
1 | 伤印 | 像数上下限 | GB/T 5779.2 |
2 | 表面压痕 | 像数上下限 | GB/T 5779.2 |
3 | 焊脚碰伤 | 像数上下限 | GB/T 5779.2 |
4 | 焊脚数 | 计数型 | 产品具体要求 |
5 | 焊脚大小 | 像数上下限 | 产品具体要求 |
6 | 支撑面倾斜(像数) | 像数上下限 | / |
7 | 对边 | 计量型 | 产品具体要求 |
8 | 对角 | 计量型 | 产品具体要求 |
9 | 内孔径 | 计量型 | 产品具体要求 |
10 | 真圆度 | 计量型 | GB/T 5779.2 |
11 | 同心度 | 计量型 | GB/T 5779.2 |
12 | 牙内铁丝 | 有/无 | / |
13 | 开裂 | 像数上下限 | 依照附件一 |
14 | 螺母总高度 | 计量型 | GB/T 5779.2 |
15 | 焊脚高度 | 计量型 | 产品具体要求 |
16 | 有/无螺纹 | 有/无 | GB/T 196 |
17 | 平牙 | 像数上下限 | GB/T 196/197 |
18 | 斜牙 | 像数上下限 | GB/T 3103.1 |
19 | 牙距 | 像数上下限 | GB/T 196 |
20 | 牙数 | 计数型 | / |
21 | 有无锁紧 | 计数型 | / |
