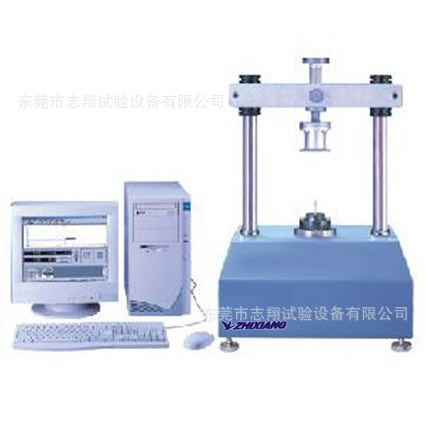

仪器概要：

扭力测试仪适用螺丝、扭簧及变速器及其它产品的扭力以及使用寿命等多种测试，透过工业计算机的分析，可测量待测物的力矩与旋转角度及力矩与转速相对应变化曲线，并可准确控制螺丝扭力测试的旋转角度、旋转速度、目标测定次数及暂停时间等。加上本机台使用伺服马达及Windows窗口控制系统，操作简单方便，且所有资料皆可储存，绝对是一部值得信赖的高性能力学测试仪器。

机器特点

◆机台采伺服马达驱动，提供高精度之扭力测试。

◆测试条件皆由电脑画面设定，并可储存。

◆可直接测试每个角度之扭力值变化（扭力-角度曲线变化图）。

◆同时显示扭力-角度曲线图及扭力衰减寿命曲线图。

◆可储存及列印图形（扭力-角度曲线图及扭力衰减寿命曲线图、检验报表）。

◆检验报表自动列印，并可转档输出或透过网络直接输出。

◆可输入测试上下限值，超出规格机器会自动停止。

◆可设定扭力值：正扭力、反扭力、正扭力+反扭力。

◆测试走行方向：正转去程、正转去程+回程。反转去程、反转去程+回程。正转去程+反转程+正转回程。

扭力角度曲线图：

◆可直接记录每个角度之扭力值变化。（X轴代表角度、Y轴代表扭力）

◆每一量测图形皆可由十字游标搜寻轨迹，判读对应之扭力及角度值，最小精度0.1度。

◆曲线由电脑自动储存、可随时放大缩小、一张纸可任意指定放置N个曲线图。

◆卷轴式曲线图显示、可任意浏览曲线图。

 试验条件设定及操作

◆中文视窗画面设定操作简单。

◆测试条件皆由电脑画面设定，并可储存。

◆由下拉式选单勾选设定或直接输入数据。（含测定力量种类、测定走行方向、荷重测定范围、角度测定范围、行程原点位置、行程原点检出、测定速度、测定次数、暂停时间、每次等候位置）

◆测定项目及规格设定：上下限规格值、测试结果可自动判定OK或NG

技术参数

◆机台两柱内距 240mm 400mm

◆最大测试扭力 10kgf•cm、50kgf•cm、200kgf•cm

◆最小显示扭力 1gf•cm、10gf•cm、20gf•cm

◆最小显示角度 0.1度

◆最大测试角度 无限制

◆测试速度范围 60—15000度/min

◆驱 动 马 达 伺服马达

◆外 观 尺 寸 W360×D260×H940mm W560×D360×H1140mm

◆机 台 重 量 75kgf 95kgf

◆使 用 电 源 AC 220V

备注：因客户要求不同，本公司可提供不同尺寸、温湿度范围、配置等设备的定制，各配置不同，价格上会有差异，欢迎新老客户咨询
