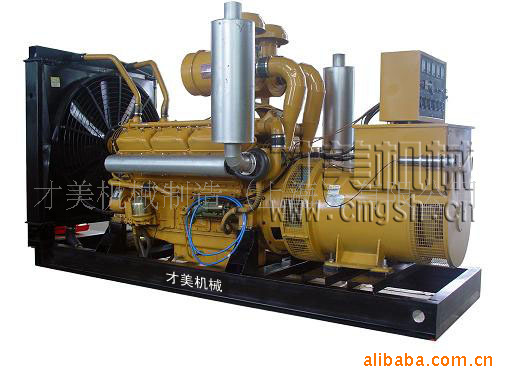

机组型号 | CMG450-S |
制造商名称/地址 | 才美机械制造（上海）有限公司 |
常用功率（KW/KVA） | 450/550 |
备用功率（KW/KVA） | 500/625 |
额定输出电压（V） | 三相四线制 400/230 |
频率（Hz） | 50 |
额定转速（rpm） | 1500 |
额定功率因数 | 0.8（滞后） |
额定电流（A） | 180 |
型式 | 无刷励磁，自动调速、调压 |
绝缘等级 | H级 |
防护等级 | IP21 |
机组重量（kg） | `4000 |
机组尺寸（长×宽×高mm） | 3500×1650×2020 |
噪声dB(A) | 90 |
燃油消耗率（g/kw.h） | 217 |
启动、停机方式 | 电启动 |
二、柴油发动机 |
发动机型号 | KPV550 |
发动机产地 | 中国 上海 |
汽缸直径（mm） | 135 |
汽缸行程（mm） | 155 |
汽缸数量 | 12 |
结构 | V 型 |
类型 | 上柴135电站系列柴油机：四冲程、闭式循环水冷、燃烧好，可靠性更高，排放国标，发动机可靠性与耐持久性堪称绝佳。 |
冷却方式 | 自带风扇水箱闭式水冷散热 |
调速方式 | 机械调速 |
滤清系统 | 采用整体更换式机油、柴油滤清器和空气滤清器，空气滤清器为纸芯型。 |
消声器及排烟管 | 采用工业用高降噪效能消声器，用柔性波纹管弹性连接件与排烟管连接，经消声器后，机组噪声可降低15~20dBA |
启动方式 | 24V直流电启动 |
三、交流发电机 |
发电机品牌 | 英格 |
型号 | EG355M-450 |
产地 | 广州 |
励磁方式 | 无刷自励磁（带自动稳压装置） |
转子、定子线圈绝缘等级 | H级 |
防护等级 | IP21 |
电力质量 | G3级，GB/T2820 |
电压（V） | 400/230 |
电压波动率（%） | ≤0.5% |
电压瞬态调整率（%） | +20%～-15% |
电压稳态调整率（%） | ≤±0.25% |
电压稳定时间 | 4S |
频率（rpm） | 1500 |
频率波动率（%） | ≤0.5% |
频率瞬态调整率（%） | +10%～-7% |
频率稳态调整率（%） | 0~5%（可调） |
频率稳定时间 | 3S |
波形失真率 | ≤5% |
机组空载电压整定范围 | 95%~105%额定电压 |
短路维护电流 | 300%In 2秒 |
四．控制系统 |
功能 | 祥见下表 |
自动控制柜
l 发电机机组手动和自动起、停功能（无人值守功能）
l 发电机机组故障时报警和自动保护功能
l 发电机电压、频率、电流、有功功率、功率因数显示
l 发动机转速、机油压、水温、燃油位的监测、报警
l 声光报警控制输出、怠速输出
l 输入、输出通道状态显示
l 维护、手动、自动工作模式
l 使用专业工具或计算机可设定互感器比率、停机控制、启动次数、启动时间、临界转速、超速保护、多个定时器
l 参数掉电保护达10年之久
l 图符、全中文操作界面
l 128×64背光液晶、对比度可调
l 优化的快捷键盘操作方式
基本功能
控制模块在手动模式下可启动和停止机组的运行，同时显示运行状态和故障信息。启动后可平滑向自动模式切换。在自动模式下，当监测到启动信号后自动启机组进入运行状态，发生故障时自动进入保护流程，如果启动信号取消，机组自动进入冷却运行状态。
输入通道定义
l 紧急停机（BI1）
l 遥控启动（BI2）
l 油压开关（BI3）
l 水温开关（BI4）
l 模式锁定（BI5）
机组保护功能
l 超速、低速停机保护
l 油压报警停机保护
l 水温报警冷却停机保护
l 油位报警冷却停机保护
l 电流过载保护
l 有功率过载保护
l 系统电池电压低停机保护
l 紧急停机
技术指标
工作电源：8V—36V DC
工作电流：0.1A—0.4A（24V）
储藏温度：-20℃—70℃
环境温度：0℃—60℃
环境湿度：90%RH Max at 40℃
重量：1Kg
供电电池测量
测量精度：2%（24V）
