1.概述

煤矿井下皮带机运输集中控制系统采用分布式计算机控制系统机构，通过工业计算机、可编程控制器、网络交换机、网络摄像机、传感器等，对煤矿井下主煤流运输皮带机、给煤机和刮板机等设备实现地面远程集中控制。具备《煤矿安全规程》规定的各项皮带保护以及完善的视频监测监控功能。可以大幅度提高运输系统的管理水平和运行效率。

2.主要功能

1.采用总线式网络结构：所有的监控设备（控制、视频）以网络节点的形式接入系统骨干网，无限重复布线。只需2芯光缆以总线方式连接，亦可构成环网结构。

2.采用工业以太网通讯技术;各皮带机控制分站和工业摄像机之间的连接使用矿用单模阻燃光缆，全部数据和图像信息，采用工业以太网传输。

3.采用网络化工业电视监视模式：通过工业（防爆）网络摄像机，实时监视皮带机机头、机尾、给煤机及需要监视环节的现场工况。

4.采用泄露语音通讯方式：基站设置在地面空中指挥中心，在泄露电缆沿线使用移动手持电台，实现井下人员移动方式下的通话。

5.采用远程集中控制方式：通过地面控制计算机实现井下皮带机的各种控制方式和皮带机的保护动作操作。

6.采用冗余控制技术;地面控制采用两台计算机互为热备，提高系统的安全性、可靠性。

7.采用多重控制方式：具有井下就地控制、地面单台设备控制、流程自动控制等多重控制方式，各控制方式具有优先互锁控制。

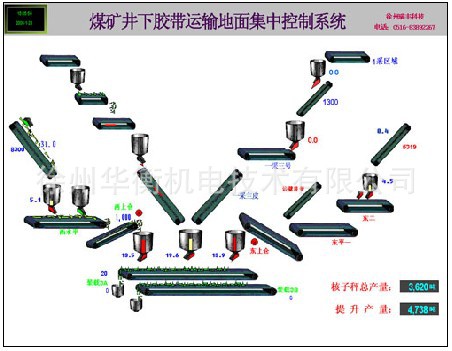

8.采用组态软件设计：系统画面美观、实用，人机界面友好，易于操作人员掌握操作。编程、修改简单灵活，便于工程技术人员掌握。

9.具备完善的控制和保护环节：皮带机保护分站接入各种煤矿安全的规程规定的传感器和装置，对皮带机的运行信息进行采集，参与控制。并设有启动、停止、故障等动作时的语音预告、报警等信号提示。

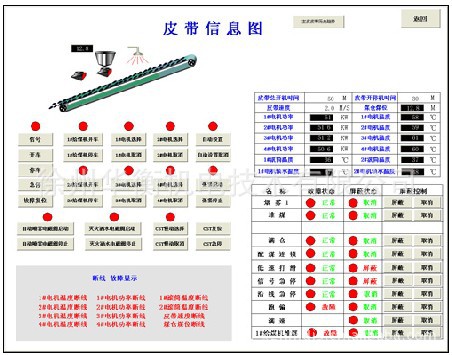

10.具有完善的数据处理功能：实时数据采集、处理，历史数据长期存储。具有数字、图形、曲线等多种直观显示、查询形式。

11.具有完备的数据发布功能：具有OPC数据交换接口，可通过局域网向信息化平台提供本系统的运行参数信息。
