触摸屏终端使用户操作更加便捷、灵活。触摸屏的面板上排列着不同的按键。为各种应用提供了一个优质的解决方案。
高性能触摸屏终端结合了ESA标准触摸屏易于使用的特点，加之一些高级功能可以满足不同的应用需求。
可显示多种复杂的图形对象比如电位计、刻度盘和高分辨率的图形显示。
多处理器，一个是为显示用的，另一个是为高速操作通信用的。
此外，VT155W可水平或垂直放置，因此增加了它的多功能性。
主要特征（不同型号，不同特征）
－警报器、密码、处方
－Windows®字体使用
－任何格式的图形影象输入
－移动图形对象
－串口打印
－单驱动数据交换通道
－集成的Profibus-DP和CAN接口
－集成的Ethernet 10/100接口

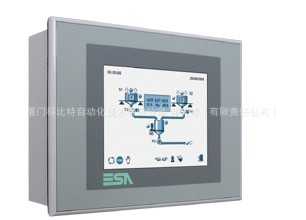

VT515W - 触摸屏终端, 320 x 240显示分辨率, 4蓝度 STN
触摸屏终端适用以下软件：
Polymath Advanced
Polymath Basic
| 产品编号 |
| |
| VT515W00000 | 接口: MSP – 页面存储: 512 KB – 处方: 16 KB | | VT515W000CN | 接口: MSP*, CAN network – 页面存储: 512 KB – 处方: 16 KB | | VT515W000DP | 接口: MSP*, DP network – 页面存储: 512 KB – 处方: 16 KB | | VT515W000ET | 接口: ASP8*, Ethernet – 页面存储: 512 KB – 处方: 16 KB |
|
| |
| Accessori |
| |
| PROTFILM6 | 6, 7, 8英寸触摸屏粘性透明保护膜(5片) |
|
| |
| 维修 |
| |
| RVT515-01 | Display + cable | | RVT515-02 | Touch-Screen + die cast + cable | | RVT515-03 | CPU board MSP + ASP8 | | RVT515-03CN | CPU board ASP8 + CAN | | RVT515-03DP | CPU board ASP8 + DP | | RVT515-03ET | CPU board ASP8 + ETH | | RVT515-05 | Inverter for lamp | | RVT515-09 | Accessories kit | | SPAREPARTSCD | CD with spare parts price list and manual in italian and english* |
|
| |
| 显示 |
| 类型 | 4蓝度图形STN LCD |
| 触摸屏点阵(pixel晶胞大小h-v) | 20x16 (16x15) |
| 背光灯 | CCFL |
| 25°C灯的使用寿命(小时) | 45.000 |
| 显示分辨率pixel(英寸) | 320x240 (5,7”) |
| 显示区域尺寸(mm h-v) | 115,17x86,37 |
| 列X行/文字尺寸 | 取决于所使用文字 |
| 对比度调节 | 软件 |
| 可支持语言 | 可设计字体/TTF Windows®字体(也Unicode) |
| 用户内存 |
| 页面存储(文字+图形容量) (bytes) | 512K |
| 处方/警报缓冲器(bytes) | 16K/8K FLASH |
| 备份/扩展存储卡(bytes) | - |
| 接口 |
| MSP 串口 | RS232/422/485/TTY 20 mA |
| ASP 串口 | RS232 (8 pin) |
| LPT 并口 | - |
| 网络接口 |
| 集成的（选项） | CAN, Profibus-DP, Ethernet |
| 选项 | Profibus-DP, Interbus-S, CAN |
| ESA-Net (可变的) | 客户端 |
| 尺寸 |
| 外形尺寸(宽x 高x 深) (mm) | 210x158x54 |
| 后背尺寸(宽x 高) (mm) | 198x148 |
| 技术参数 |
| 电源/耗电(24 Vdc) | 18...32 Vdc/10 W |
| 防护级别 | IP 65 (前面板) |
| 操作温度(°C) | 0...+50 |
| 储存/运输温度(°C) | -20...+60 |
| 湿度(不冷凝) | <85% |
| 重量(kg) | 1,4 |
| 论证证书 | CE, cULus , Atex (Gruppo II - cat.3 G D - zona 2/22) |
| 主要特征 |
| 可选语言数 | 4 |
| 密码级数/密码位数 | 10/8 |
| 页面数/页面区域 | 128/34 |
| 显示类型 | DEC, HEX, BIN, BCD, ASCII, Floating point |
| 动态文字/图象容量 | 数值取决于页面存储的大小 |
| ISA 警报器/信息消息 | 256/256 |
| 帮助信息(页面数/信息消息/警报) | 128/256/256 |
| 警报历史记录缓冲器 | 220 |
| 处方(数目/不同处方) | 128/256 |
| 趋势曲线(存储/样例数目) | - |
| 数据交换通道(数目/整体字节数) | - |
| 功能程序序列(数目/每个功能程序包含指令) | 1024/16 |
| 页面打印(页面数/单页面大小) | - |
| 自动操作/定时器/方程式 | 32/32/32 |
| 页面最大同等级类似物数值指示条形图象数(不同领域的集合) | 34 |
| 每页指示器，电位计，选择器 | - |
| 可支持图象种类 | BMP, JPEG, TIFF, PSD, WMF, PNG, EPS, 等 |
| 每页按钮 | 按钮的数目取决于触摸屏的型号 |
| 硬件时钟 | 超容量72 小时 |
