一、概述

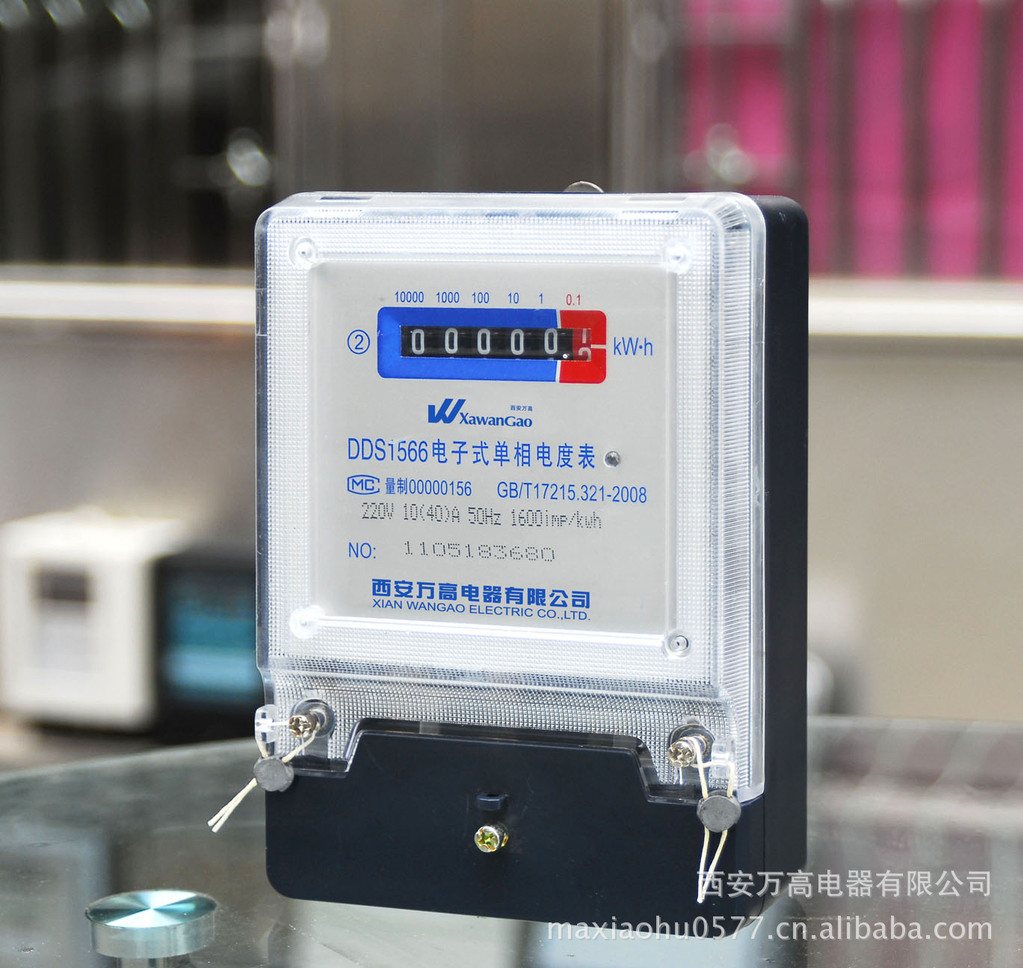

    DDS1566型单相电子式电能表(计度器显示)是本公司研制生产的电能计量产品，适用于额定电压220V、频率50Hz的单相交流有功电能的计量。该表具有高可靠、高精度、长寿命等优点。它适应电压范围宽，且整机出厂后无须调整。可广泛应用于城市、农村或工厂企业单相交流电的计量场合。

引用标准：

GB/T17215.321—2008《交流电测量设备 特殊要求第21部分：静止式有功电能表（1级和2级）》

GB/T 15284—2002《多费率电能表 特殊要求》

二、工作原理

被测交流电压和电流经过高精度采样后送到专用电能计量芯片经过一系列数字处理后，转换成与有功功率成正比的脉冲频率信号和电机驱动信号；脉冲频率信号驱动电能量脉冲灯，电机驱动信号驱动计度器累计电量。

三、技术特点

1、采用先进的专用集成电路和SMT、热风回流焊、波峰焊工艺设计、制造，质量可靠。

2、宽电压范围设计，从154V~264V均能正常工作，同时418V时电表不损坏，提高了电表对工作环境的适应性。

3、全密封防尘、防水设计，表壳材料具有优良的阻燃和抗腐蚀、抗老化性能。

四．主要功能简介

1　计量功能

   具有正、反向有功电能计量功能，反向有功电量计入正向有功电量中。

2　 显示功能

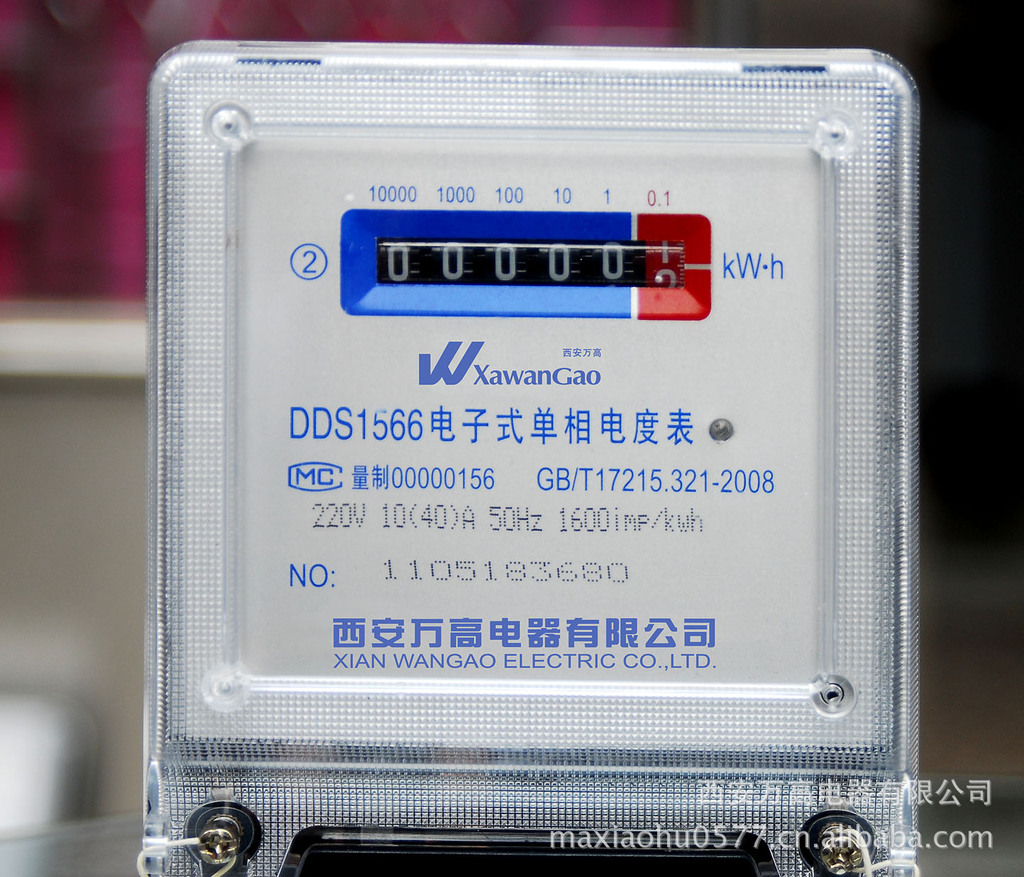

    a)计度器显累计用电量，单位为kWh，数值显示位数为6位，小数位1位。

b)电能表使用高亮、长寿命LED作为指示灯；

脉冲指示灯：红色，平时灭，计量有功电能时闪烁。

3         脉冲输出

电能表具有与所计量的电能成正比的LED脉冲和电脉冲输出功能。光测试输出装置的特性符合GB/T17215.211—2006的要求。电测试输出装置的特性符合GB/T15284—2002的要求。
