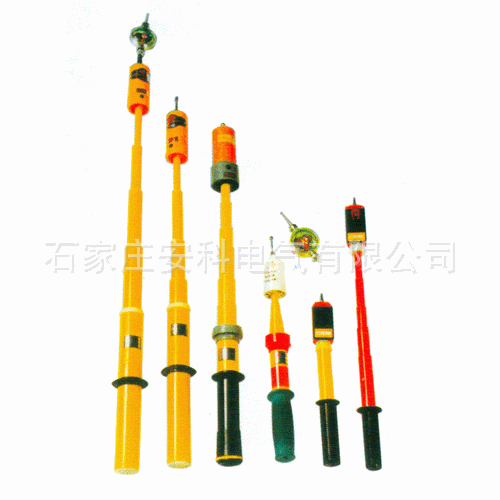

GDY型220KV验电器

一、产品概述

GDY型高压声光验电器是我公司开发设计的新一代电容型高压验电器，它具有验电灵敏度高、不受强电场干扰、具备全电路自检功能、待机时间长、使验电器使用安全可靠。

二、GDY型220KV验电器技术标准

（一)结构检查:验电器各部分的联接牢固、可靠、指示器密封完好，表面光滑、平整、指示器上的标志完整。绝缘杆表面清洁、光滑，无划痕及硬伤。

（二）尺寸:有效绝缘长度：2800mm手柄长度：1000mm节数：5  接触电极长度：43mm

（三）标志耐久性：沾水布条擦拭时间：1min；沾三氟三氯乙烷布条擦拭时间：1min

经标志耐久性检验后，标志仍清晰不脱落，结果判断为合格。

（四）握着力和弯曲度：握着力：55N合格；弯曲度：35mm合格

（五）抗跌落:跌落高度：1m；跌落次数：水平：1次垂直：1次

经跌落后，如果验电器无机械损伤，并保持其绝缘性和验电功能为合格。

（六）抗冲击性:对验电器的指示器的最易碎区施加5次冲击，同一位置施加一次冲击，经冲击后验电器无机械损伤，并保持其绝缘特性和验电功能为合格。

（七）绝缘杆工频耐压:试验电压：450KV试验长度：1800mm耐压时间：1min

（八）绝缘杆泄漏电流:试验电压：176KV  泄漏电流：11.9µA持续时间：1min

（九）防短路性能:试验电压：176KV由狭窄处移至宽处过程未击穿就地旋转向前推进过程未击穿

（十）抗电火花试验:试验电压：176KV出现最大火花持续时间：1min无损伤

（十一）额定电压试验:试验直流电压：10KV施加时间：5min  现象：显示信号无间断，正常工作

三、GDY型220KV验电器使用注意事项

1.验电器要定期检验起动电压和绝缘杆工频耐压技术指标，试验周期为1年，如有损坏或参数发生变化不得擅自维修或调试，应有专业技术人员与我厂联系进行维修或更换。

2.雨雪雾天在室外禁止试验本验电器。

3.在储存时应保证干燥通风，避免受潮影响绝缘杆绝缘性能。
