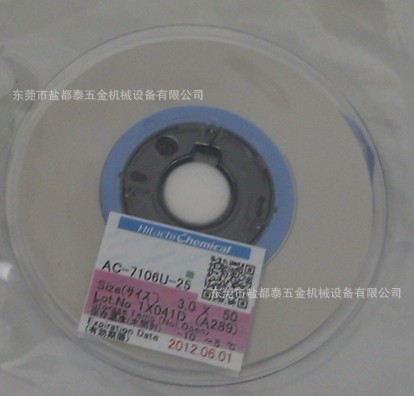

供应日立各型ACF

8955（ 1.5×50M 2.0×50M   3.0×50M 3.5×50M）
7106 （1.5×50M 1.5*100M   3.0*50M   3.5*50M)
7206 (1.5*50M 1.5*200M)
7246 (1.5*100M)
2056 (2.0*200M)等各型ACF。

ACF
   　ACF的组成主要包含导电粒子(微粒的金球)及绝缘胶材两部分，上下各有一层保护膜来保护主成分。金球按一定的比例分布在环氧树脂当中。金球的组成是这样的：金球的最里面是有机塑料球体，第二层是镍，第三层是金。也就是说金包着镍，镍包着塑料。通常这种各向异性导电胶除了环氧树脂、金球以外其中还与另外一种或几种催化剂混合在一起。在特定的温度条件下它会加速反应，在短暂的时间内形成固态（化学反应当中产生一种氨气体）。所以这种各向异性导电胶只能在特点的低温条件下保存。低温保存不是保证它不会化学反应而是延时反应时间而已。使用时先将上膜（Cover Film）撕去，将ACF胶膜贴附至Substrate的电极上，再把另一层PET底膜（Base Film）也撕掉。在精准对位後将上方物件与下方板材压合，经加热及加压一段时间後使绝缘胶材固化，最後形成垂直导通、横向绝缘的稳定结构。
　 ACF主要应用在无法透过高温铅锡焊接的制程，如FPC、Plastic Card及LCD等之线路连接，其中尤以驱动IC相关应用为大宗。举凡TCP(驱动电路柔性引带)/COF封装时连接至LCD之OLB（Outer Lead Bonding）以及驱动IC接著於TCP/COF载板的ILB（Inner Lead Bonding）制程，亦或采COG封装时驱动IC与玻璃基板接合之制程，目前均以ACF导电胶膜为主流材料。

驱动IC脚距缩小－－－　ACF架构须持续改良以提升横向绝缘之特性

　 ACF中之导电粒子扮演垂直导通的关键角色，胶材中导电粒子数目越多或导电粒子的体积越大，垂直方向的接触电阻越小，导通效果也就越好。然而，过多或过大的导电粒子可能会在压合的过程中，在横向的电极凸块间彼此接触连结，而造成横向导通的短路，使得电气功能不正常。
    随著驱动IC的脚距（Pitch）持续微缩，横向脚位电极之凸块间距（Space）也越来越窄，大大地增加ACF在横向绝缘的难度。为了解决这个问题，许多ACF结构已陆续被提出，以下针对目前两大领导厂商的主要架构做介绍：

　1. Hitachi Chemical的架构
　 为了降低横向导通的机率，Hitachi使用了两个方法，其一是导入两层式结构，两层式的ACF产品上层不含导电粒子而仅有绝缘胶材，下层则仍为传统ACF胶膜结构。透过双层结构的使用，可以降低导电粒子横向触碰的机率。然而，双层结构除了加工难度提高之外，由於下层ACF膜的厚度须减半，导电粒子的均匀化难度也提高。
    目前，双层结构的ACF胶膜为Hitachi Chemical的专利。除了双层结构之外，Hitachi也使用绝缘粒子，将绝缘粒子散布在导电粒子周围。当脚位金凸块下压时，由於绝缘粒子的直径远小於导电粒子，因此绝缘粒子在垂直压合方向不会影响导通；但在横向空间却有降低导电粒子碰触的机会。

2.Sony Chemical的架构
　 Sony Chemical的方法是在导电粒子的表层吸附一些细微颗粒之树脂，目的在使导电粒子的表面产生一层具绝缘功能的薄膜结构。此结构的特性是，粒子外围的绝缘薄膜在凸块接点热压合时将被破坏，使得垂直方向导通；至於横向空间的导电粒子绝缘膜则将持续存在，如此即可避免横向粒子直接碰触而造成短路的现象。
    Sony架构的缺点是，当导电粒子的绝缘薄膜在热压合时若破坏不完全，将使得垂直方向的接触电阻变大，就会影响ACF的垂直导通特性。目前该结构的专利属於Sony Chemical。
    除了上述以结构改良的方式来避免横向绝缘失效以外，透过导电粒子的直径缩小也可达成部分效果。导电粒子的直径已从过去12um一路缩小至目前的3um，主要就在配合Fine Pitch的要求。随著粒径的缩小，粒径及金凸块厚度的误差值也必须同步降低，目前粒径误差值已由过去的±1um降低至±0.2um。
    随著驱动IC细脚距的要求，金凸块的最小间距也持续压低，目前凸块厂商已经可以做到20um左右的凸块脚距。20um的脚距已使ACF横向绝缘的特性备受挑战，Fine Pitch的技术瓶颈压力似乎已经落在ACF胶材的身上了。

驱动IC外型窄长化---　ACF胶材之固化温度须持续降低　以减少Warpage效应

ACF的保存方法及使用期限：

1.未开封之ACF，保存条件：-10~5℃，其使用期限为制造后六个月(制造日期及保存条件下有效期ACF之商标会注明)。

2.已开封品之保存条件：-10~5℃其使用期限为SONY15天，HITACH30天已开封品，并裸露在空气中，保存之时间仅为7天;未开封之产品如果保存在高温环境下，会缩短其有效使用期限。

3.加速ACF的热固化;若超过了使用保证期限之过期品，本公司规定:不开封的ACF从出厂算起，不超过一年时间继用，超过一年报废，已开封的ACF直接报废。
