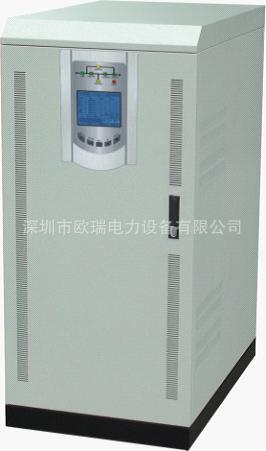

工频UPS电源



工频在线式UPS电源,欧瑞电力生产的纯正弦波在线式UPS不间断电源专为中国电网设计，是一种将市电及电池的电能转化为不间断的、净化的交流电能的变换装置，用以给计算机和其他电气设备提供可使用的连续交流电源，以备市电的不稳定及断电时的不间断供电。亦能防止公用电力的各种畸变，如供电电压下降、浪涌电压、尖峰电压及广播频率干扰。

一:工频UPS电源简介
工频在线式UPS电源,欧瑞电力生产的纯正弦波在线式UPS不间断电源专为中国电网设计，是一种将市电及电池的电能转化为不间断的、净化的交流电能的变换装置，用以给计算机和其他电气设备提供可使用的连续交流电源，以备市电的不稳定及断电时的不间断供电。亦能防止公用电力的各种畸变，如供电电压下降、浪涌电压、尖峰电压及广播频率干扰。

二:工频UPS电源工作方式

当市电正常时,交流市电先经过整流模块整流成直流电、滤波后,一路经过智能充电板对电池进行充电,另一路经逆变器逆变成纯正的交流电,供后端负载供电;

当市电异常或断电时,UPS电源立即转换成,由电池的直流电能经过逆变器逆变成纯正的交流电,供后端负载供电;此种转换过程时间为0,确保不间断供电;当市电恢复正常时,UPS电源又自动转换到由市电供电方式;

当UPS电源逆变器固障或内部线路固障时,由静态转换开关,切换到自动旁路,由电网市电经过旁路稳压板后,由旁路市电直接供电;此种转换时间极短,一般小于4ms,确保设备的不间断供电;当主电路恢复正常后,设备会自动转换到主电路供电;

三:工频UPS电源特点
◎采用美国INTEL专用微处理器控制
◎采用日本三菱公司/富士IGBT智能功率模块
◎纯正弦波输出，输出稳压、稳频
◎具有过压、欠压、过载、短路、输入极性接反等各种保护功能
◎逆变效率≥90%
◎具有交流旁路功能
◎输入输出优异的EMI/EMC指标，可配备RS232/485接口，可实现无人值守
◎在线工作波形失真小 ，在线机可实现0延时转换，后备机快速转换
◎逆变单元采用微处理器控制的SPWM技术，纯正弦波输出，波形纯净
◎独有的动态电流环控制技术确保逆变器可靠运行
◎负载适应能力强，包括电容性、电感性、混合性负载
◎逆变器前面板有LCD、LED双重显示方式，状态一目了然
◎效率高、噪音低、无排烟、无火灾隐患



技术参数

规格		单进单出	三进单出	三进三出
额定容量		1KVA--30KVA	1KVA--60KVA	3KVA-200KVA
工作方式及原理		双转换在线式，输出电源完全隔离
交流输入	相数	单相+N+G	三相+N+G	三相+N+G
	电压	220V±20%	380V±20%	380V±20%
	频率	50Hz±10%	50Hz±10%	50Hz±10%
	输入功率因素	0.95（带输入滤波器时）	0.95（带输入滤波器时）	0.95（带输入滤波器时）
	软启动	0-100% 5sec	0-100% 5sec	0-100% 5sec
旁路输入	相数	单相+N+G	单相+N+G	三相+N+G
	电压	220V±15%	220V±15%	380V±15%
	频率	50Hz±5%	50Hz±5%	50Hz±5%
	逆变器/旁路转换时间	≤4ms	≤4ms	≤4ms
DC 系 统	DC电压	192V/216V （12V蓄电池16/18节）	192V/216V （12V蓄电池16/18节）	384V（12V蓄电池32节）
	浮充电压	220V/248V	220V/248V	432V
	截止电压	168V/189V	168V/189V	336V
	充电电流	5-20A（可调）	5-20A（可调）	10-20A（可调）
交 流 输 出	相数	单相+N+G	单相+N+G	三相+N+G
	电压	220V±1%（稳态负载）	220V±1%（稳态负载）	380V±1%（稳态负载）
	频率	50Hz±5%(市电) 50Hz±0.05%（电池供电）	50Hz±5%(市电) 50Hz±0.05%（电池供电）	50Hz±5%(市电) 50Hz±0.05%（电池供电）
	功率因素	0.8（滞后）	0.8（滞后）	0.8（滞后）
	输出波形	正弦波	正弦波	正弦波
	总谐波失真	线性负载＜3% 非线性负载＜5%	线性负载＜3% 非线性负载＜5%	线性负载＜3% 非线性负载＜5%
	动态负载电压瞬变	±5%（由0到100%跌变）	±5%（由0到100%跌变）	±5%（由0到100%跌变）
	瞬间恢复时间	＜10 ms（±5%）	＜10 ms（±5%）	＜10 ms（±5%）
	不平衡电压	＜±3% ＜±1%（平衡负载电压）	＜±3% ＜±1%（平衡负载电压）	＜±3% ＜±1%（平衡负载电压）
	过载能力	125% 10min；150% 1min ；>150% 200ms	125% 10min；150% 1min ；>150% 200ms	125% 10min；150% 1min ；>150% 200ms
系统指标	工作效率	>91%	>91%	>91%
	电脑通讯介面	RS 232/RS 485	RS 232/RS 485	RS 232/RS 485
	运行温度	-25~+50℃	-25~+50℃	-25~+50℃
	相对湿度	0～90%未结露	0～90%未结露	0～90%未结露
