《晶正》牌整流管（二极管2CZ）螺旋式ZP300A/1200V 整流器
| 工作温度范围： | 100（℃） | 材料： | 砷(As) |
| 是否进口： | 否 | 针脚数： | 1 |
| 加工定制： | 是 | 正向平均电流,IF： | 300 |
| 反向浪涌电压,Vrrm： | 1200 | 型号： | ZP300A |
| 用途： | 电机等。 | 产品类型： | 整流管 |
| 品牌： | 晶正 | 主要参数： | 300A |
| 封装： | 金属 | | |

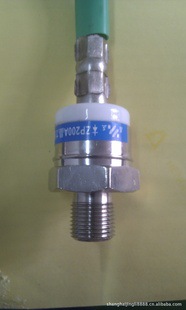

| 产品图片 |

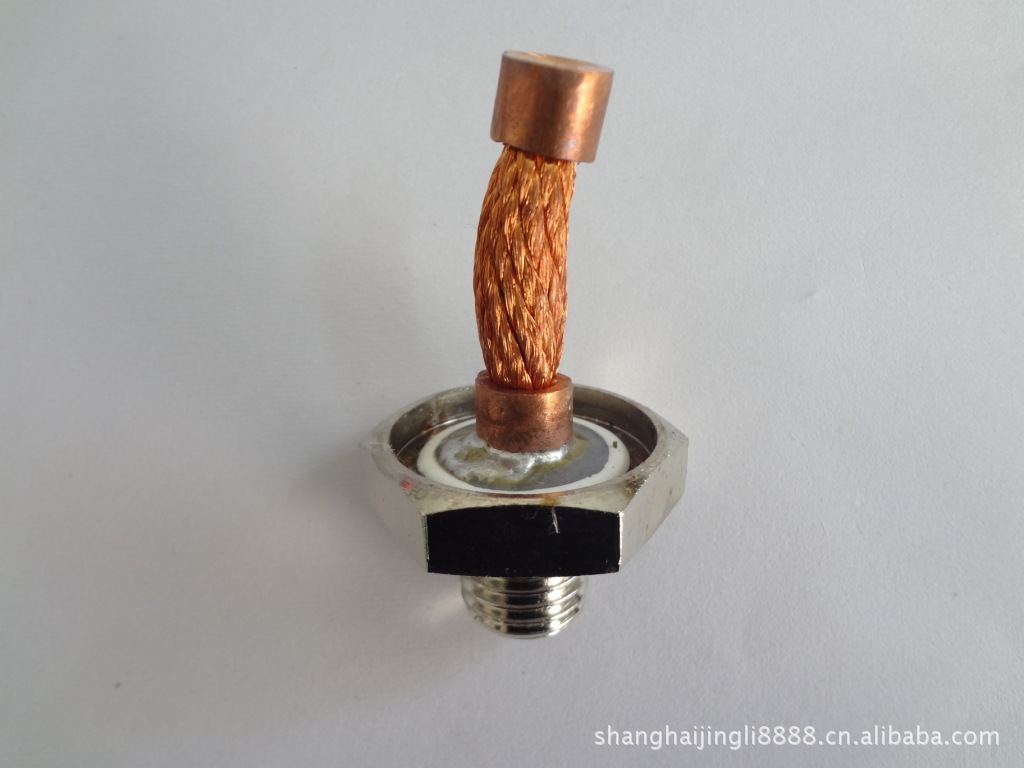

诚信服务，质量为上。现在全部实图拍摄。ZP300A里面的芯片大曝光。有图有真相。

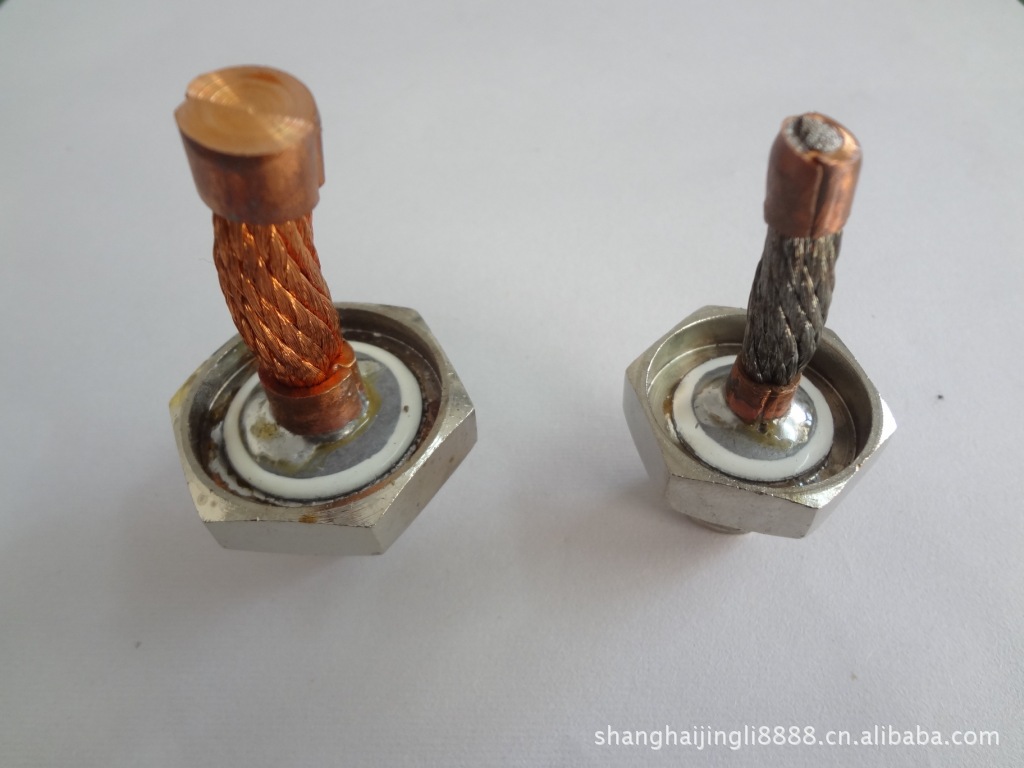

左边ZP300A，右边ZP200A。大对比。芯片全部正品！
|
| 产品特点 |
特征
■正向平均电流：5-500A■反向重复峰值电压：200-5000V■金属螺柱型结构■真空+氢气保护焊接技术■全封闭陶瓷-金属螺柱型结构■符合GB4939-85标准■螺栓为阴极或阳极的正向或反向结构
典型应用
■AC/DC变换器■直流电源■机床控制■化工电解■电机励磁■电镀电源
参数表 型号Type | 正向平均电流 IF(AV) A | 正向有效值电流 IFRMS A | 通态峰值电压 VTM V | 反向重复峰值电压 VRRM V | 反向重复峰值电流 IRRM mA | 结壳热阻 Pjc ℃/W | 工作结温 Tj ℃ | 外型 Outline | 推荐散热器 | ZP5A | 5 | 7.9 | ≤1.6 | 200～2000 | ≤2 | ≤4.0 | -40～150 | A1 | SZ13 | ZP10A | 10 | 16 | ≤1.6 | 200～2000 | ≤2 | ≤2.5 | -40～150 | A2 | SZ14 | ZP20A | 20 | 31 | ≤1.6 | 200～2000 | ≤6 | ≤1.4 | -40～150 | A3C1 | SZ15 | ZP30A | 30 | 47 | ≤1.6 | 200～2000 | ≤6 | ≤1.0 | -40～150 | C2 | SZ16 | ZP50A | 50 | 79 | ≤1.6 | 200～2000 | ≤12 | ≤0.6 | -40～150 | C3G1 | SZ16 | ZP100A | 100 | 160 | ≤1.8 | 200～2000 | ≤12 | ≤0.3 | -40～150 | C4G2 | SL17 | ZP200A | 200 | 310 | ≤1.8 | 200～3000 | ≤12 | ≤0.2 | -40～150 | C5G3 | SL18 | ZP300A | 300 | 470 | ≤1.8 | 200～3000 | ≤15 | ≤0.11 | -40～150 | C6G4 | SL18 19 | ZP500A | 500 | 630 | ≤1.8 | 200～5000 | ≤15 | ≤0.068 | -40～150 | C7G8 | SL20 |
|
