欧姆龙变频器3G3MZ系列
3G3MZ-ZV2系列变频器乃针对各种变频调速应用而开发：
人性化的设计和先进的制造管理技术以及欧姆龙一贯的造型简约、功能丰富的风格，结合最新的用户的技术需求，使其具备了高贵的血统和最贴近市场的元素。涵盖了风机泵类专用功能，开环矢量功能，内置噪声滤波器以及多种网络总线功能，3G3MZ-ZV2将是您最节约而又最完美的选择。
主要功能：
无传感器的矢量控制

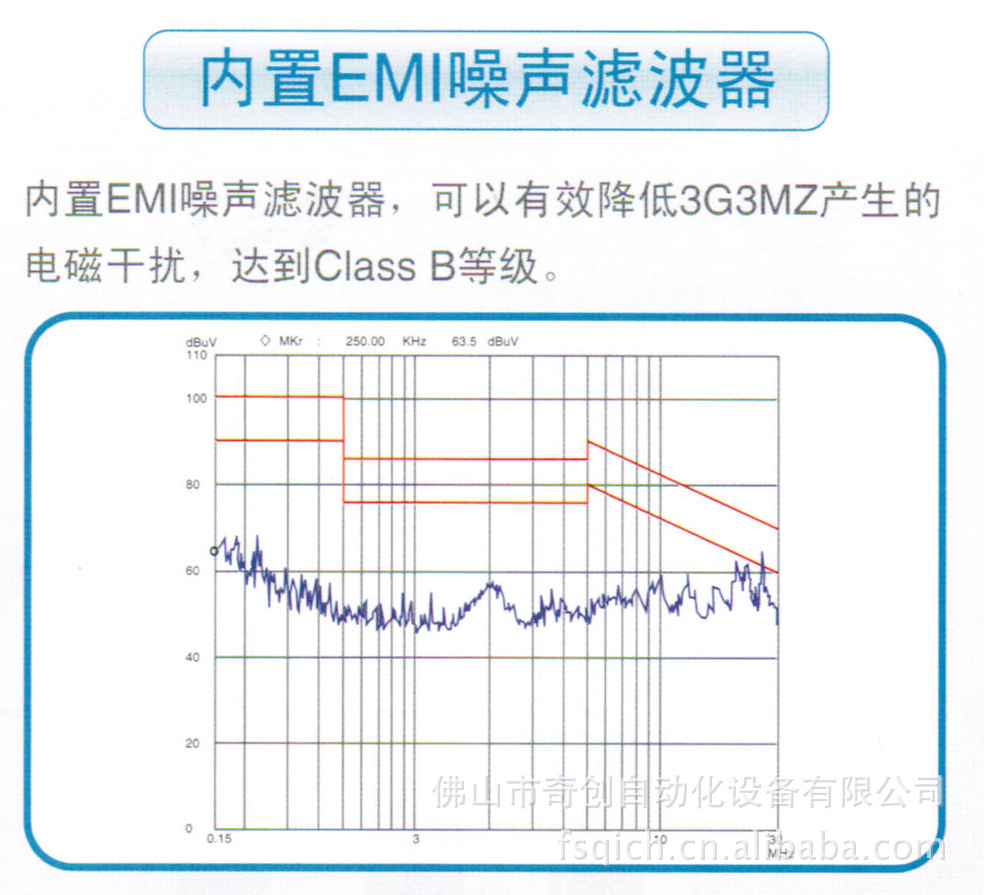

内置EMI噪声滤波器
内置制动单元

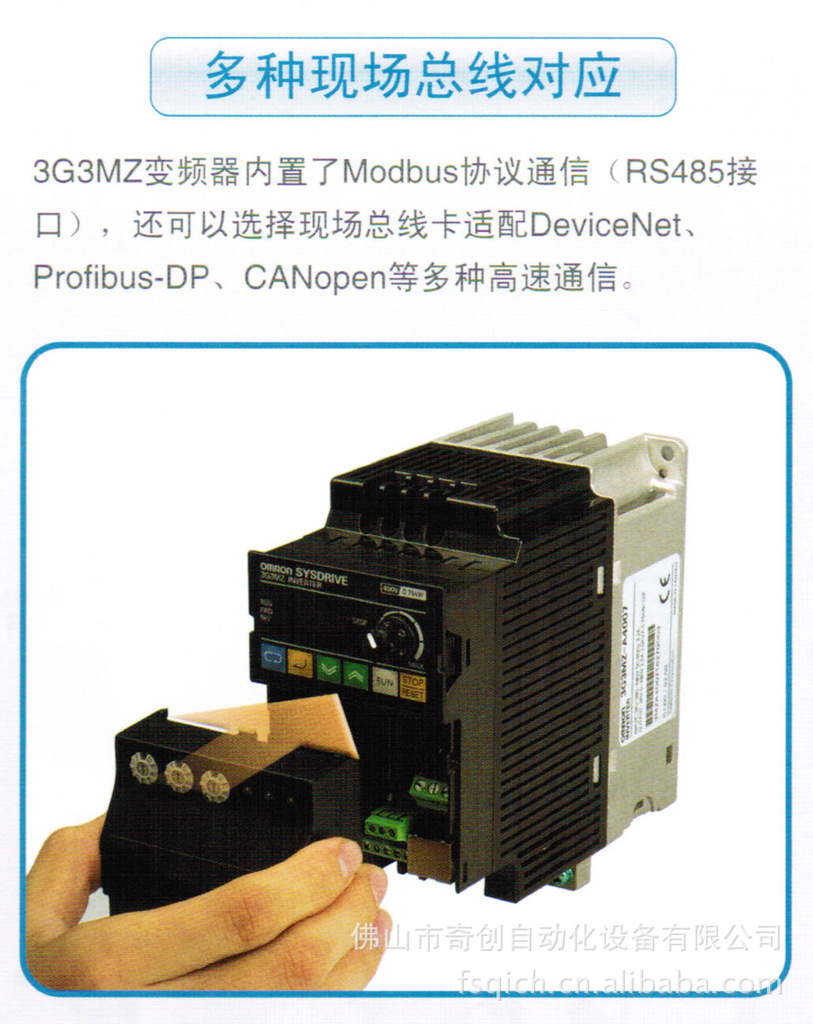

内置RS485通信接口，能够适配Devicenet/Profibus-DP/CANopen现场总线
环保的RoHS指令

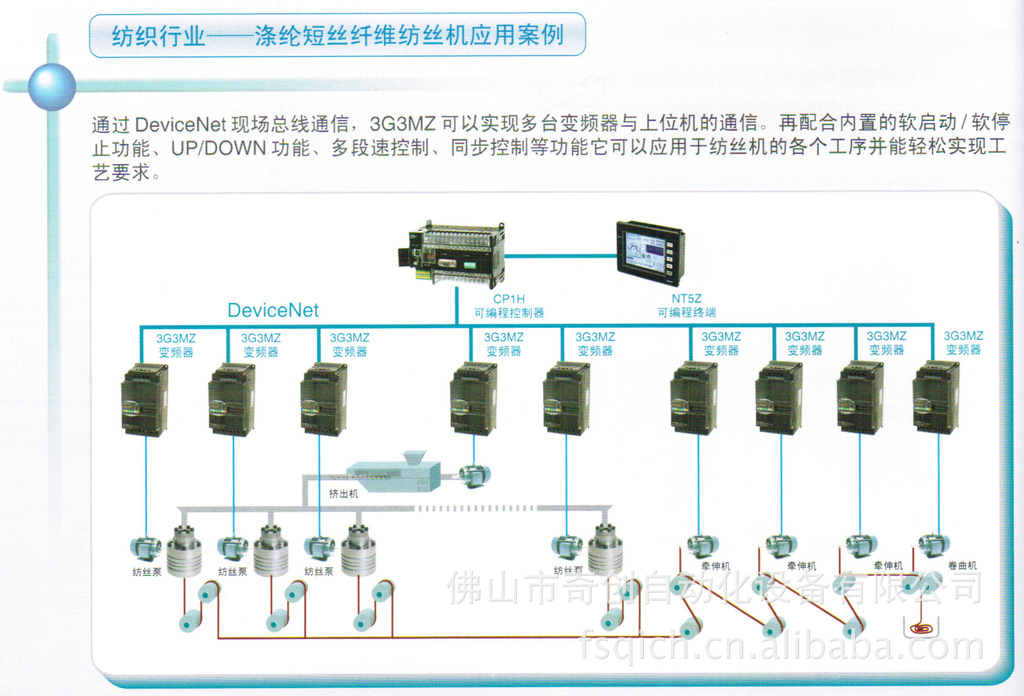

佛山奇创自动化设备有限公司一级代理OMRON全系列产品，3G3MZ系列变频器应用范围较广，被广泛用于纺织行业，自动扶梯，方便远程操作，用于送风机，恒压供水系统等。
本体的规格
■400V 级变频器
| 三相400V |
3G3MZ-A4 □□□ -ZV2 |
004 |
007 |
015 |
022 |
037 |
055 |
075 |
110 |
| 最大适用电机功率(KW) |
0.4 |
0.75 |
1.5 |
2.2 |
3.7 |
5.5 |
7.5 |
11 |
输
出 |
额定输出容量(KVA) |
1.2 |
2.0 |
3.3 |
4.4 |
6.8 |
9.9 |
13.7 |
18.3 |
| 额定输出电流(A) |
1.5 |
2.5 |
4.2 |
5.5 |
8.2 |
13 |
18 |
24 |
| 最大输出电压(V) |
3 相200 ～ 240VAC （对应输入电压） |
| 输出频率范围(Hz) |
0.1 ～ 600Hz |
| 载波频率(kHz) |
1-15 |
电
源 |
输入电流(A) |
1.9 |
3.2 |
4.3 |
7.1 |
11.2 |
14 |
19 |
26 |
| 额定电压，频率 |
3 相电源200 ～ 240V， 50/60Hz |
| 容许输入电压变动范围 |
± 10％ |
| 容许电源频率变动 |
± 5％ |
| 冷却方式 |
自然风冷 |
强制冷却 |
| 重量(kg) |
1.2 |
1.2 |
1.2 |
1.9 |
1.9 |
4.2 |
4.2 |
4.2 |
■通用规格
控
制
特
性 |
控制方式 |
正弦波PWM 方式（可选择V/f 控制，电压矢量控制） |
| 频率设定分辨率 |
数字指令：0.01Hz （100Hz 不到）， 0.1Hz （100Hz 以上） |
| 输出频率分辨率 |
0.01Hz （演算分辨率） |
| 过载耐量 |
额定输出电流的150％ 1 分钟 |
| 外部频率设定信号 |
切换:0~+10VDC(47kΩ)/4~20mA(250Ω)/ 频率设定旋钮/ 多段速指令(15 段速) |
| 加减速时间 |
0.00 ～ 600.0 秒（加速、减速时间单独设定） |
| 制动转矩 |
连续约20％ （使用制动电阻器选购件时可完成约125 ～ 150％） |
| 电压/ 频率特性 |
电压矢量控制/ 任意V/f 形式设定 |
| 电源高次谐波对策 |
AC 电抗器（附件）对应 |
保
护
功
能 |
电机保护 |
通过电子热敏功能保护 |
| 瞬时过电流保护 |
在额定输出电流的约240％以上时停止 |
| 过负载保护 |
在额定输出电流的约150％持续1 分钟时停止 |
| 过电压保护 |
主回路直流电压：200V 型约410VDC/400V 型约820VDC 以上时停止 |
| 电压不足保护 |
主回路直流电压：200V 型约200VDC/400V 型约400VDC 以下时停止 |
| 瞬时停电补偿( 选择) |
立即停止（约在15ms 以上停止）或运行继续时间设定（0.1 ～ 5.0） |
| 散热片过热 |
在散热片温度约为90 ℃时检测 |
| 接地保护 |
在变频器额定输出电流的约50％时保护 |
环
境 |
使用场所 |
室内（无腐蚀性气体和尘埃等） |
| 使用环境温度 |
盘内安装型：-10 ℃～ +50 ℃ （紧密安装时：-10 ℃～ +40 ℃） |
| 使用环境湿度 |
90％RH 以下（不结露） |
| 保存温度 |
-20 ℃～ +60 ℃ |
| 海拔高度 |
1000m 以下 |
| 绝缘电阻 |
5MΩ 以上（请勿进行绝缘电阻试验·耐压试验等） |
| 耐振动 |
频率不到10 ～ 20Hz 9.8m/s2(1G) 以下、20 ～ 50Hz 5.9m/s2(0.6G) 以下 |
| 保护构造 |
盘内安装型（IP20） |
| 对应规格 |
CE 规格对应 |
欧姆龙授权一级代理，保证原装正品，假一罚十！
