本条产品为样品专用购买链接，均40元/套（AB组分，详细请参见下图。）

   岑创Silanex是一家世界的提供完整的LED热量管理解决方案的热解面材生产厂家，专注于提升LED照明产品的有效流明值、整灯寿命及稳定性，与世界的LED照明企业（夏普、飞利浦、欧司朗、CREE等）有着紧密的合作关系。其代表性产品ST0903导热率高达30W/m*K。被誉为“COB伴侣”。

 ST0903是一种双组分环氧类的导热功能性粘接胶，有着极高的导热效率和粘接力。
. 材料基体稳定性高，导热性能衰减极慢，满足热循环条件下的长期使用要求
. 非溶剂型，无挥发性。无铅、无卤、符合UL 94 V-0标准
. EMC(电磁兼容性)高，提高产品安规等级
. 适用于自动点胶、钢网印刷、手工涂抹等工艺，提高了产品的一致性
. 室温或低温加速固化，使电子电路器件免受生产过程中的高温影响而引起的性能衰减
. 固化放热量少，收缩率低，满足精密器件的工艺要求，有较好的耐水性
. 广泛应用于大功率LED（COB）、光伏、半导体及导热性能要求较高的模组等电子电器产品

主要特点

•绝缘，常温固化
•热传导性能优良
•可靠性高，使用寿命长
•适用于大功率LED灯的散热，如：路灯
•能直接用于陶瓷、铝、铜基材
•环保无卤
•重量


应用领域

•LED灯及LED照明模组
•LED背光模组
•CPU 散热模组
•电源模组
•船舶及电子器件的散热
•军事领域及航天器等

操作说明
l使用前请认真阅读本说明书或材料安全数据手册(MSDS)所包含的相关安全和健康信息，以确保安全使用
l 使用前确保元器件涂覆为止的清洁，保证表面无灰尘、油污、盐类及其它污染物，防止影响其导热及粘着性能
l使用前首先将A料在原包装容器内搅拌均匀（因为长期放臵会出现沉淀），按规定比例准确称取A、B组分，混合后充分搅拌均匀（A和B有颜色差异，混合至无颜色差异为止）
l 混合后的胶使用时间为1-2小时，如超过使用时间，胶液粘度会升高，故每次配胶量不宜过多，以免造成浪费；如需要，可将搅拌好的胶进行抽真空处理，效果会更佳
l导热胶的涂覆厚度不要超过0.1mm，否则会造成固化速度减慢、成本浪费和导热性能降低
l 不同季节由于温度变化，固化速度会有所差异，冬季温度低固化较慢，该胶可采用加热的方式加速固化，但温度不能高于80°C
l 产品老化应在贴装8小时以后进行，否则易引起内应力过大而脱落

储存说明
l将A、B组分单独密闭储存，建议储存于阴凉、干燥、通风处（可冰箱密封冷藏、冷冻存储）
l导热胶的A、B组分长时间存储可能会出现结晶、结块现象，此属正常现象，使用前可在容器内搅拌均匀，不会影响其各项性能指标

包装说明【（A：B=2:1 ）双组份】
l 样品装：  15克(A=10克，B=5克)

l 胶管装：100克(A= 67克，B=33克)

l  灌 装：500克(A=333克，B=167克)

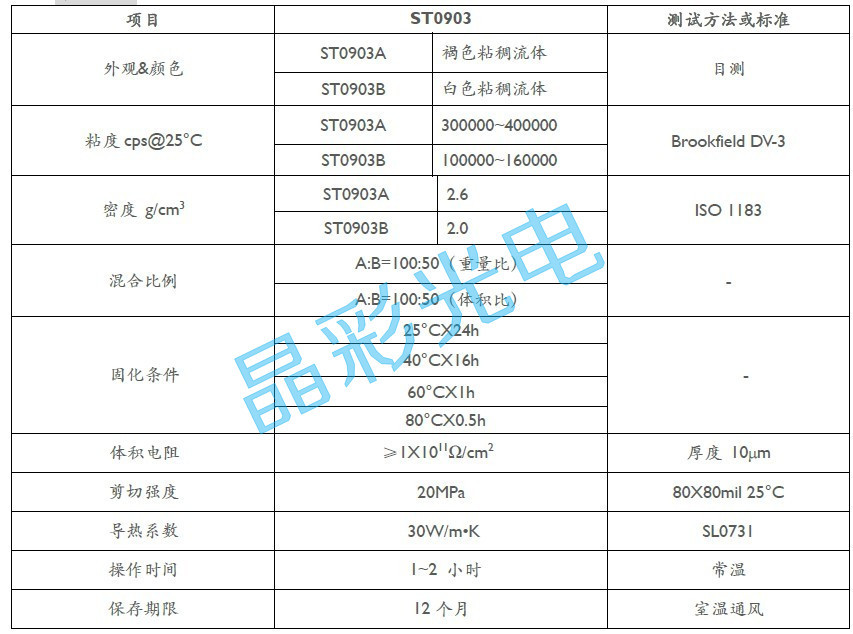

ST0903 常规性能

以下产品配图：

1、ST0903  15g样品装。配使用刮刀刮片。

     按体积比取A:B=2:1，上下来回搅拌数次，混合至完全无白色细纹即可。

     样品购买链接：/

2、ST0903 100g标准胶管装(2:1)。

     批量购买链接：/

3、ST0903 100g标准胶管装产品细节（使用接口处）。

4、100g标准胶管装、点胶枪（推荐）、混合针管(手动点胶）。

   注意：a使用后请勿将混合管取下，短时间内下次可继续使用；

        b若时间过长导热胶固化无法挤出，请更换新的混合管。

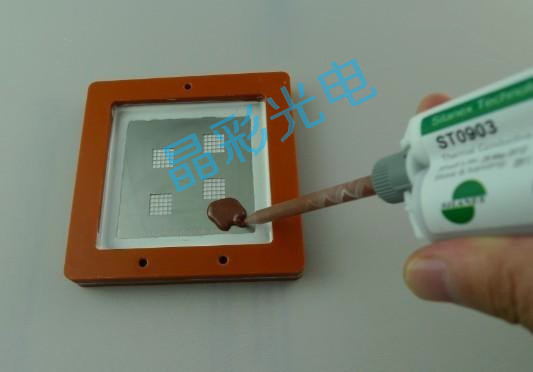

5、ST0903产品可使用钢网印刷技术，更节省成本。（同时满足自动点胶机印刷）（大型工厂推荐）

晶彩光电为岑创导热胶代理之一，承诺我公司所销售产品均为正品，假一罚十！

运费说明：单笔交易货款1千元以上晶彩公司承担，任何商品，全国适用。

晶彩全体员工祝您生意兴隆！
