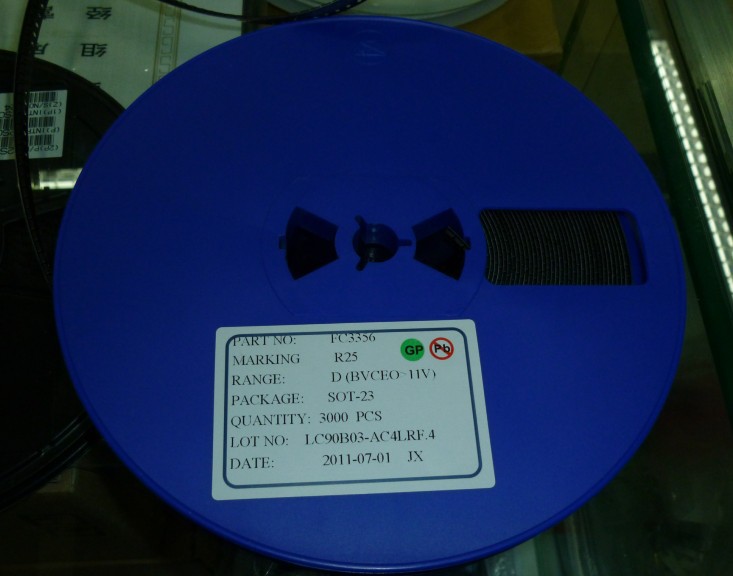

2SC3356超高频低噪声晶体管1．2SC3356硅超高频低噪声功率管是一种基于N型外延层的晶体管。具有高功率增益、低躁声特性、大动态范围和理想的电流特性。2．主要应用：2SC3356主要应用于VHF、UHF和CATV高频宽带低噪声放大器。3．主要特性高增益:︱S21︱2典型值为11.5dB @f=1GHz、Vce=10V、Iceo=20mA低躁声: NF典型值为1.5dB @f=1GHz、Vce=10V、Iceo=7mA特征频率: fT典型值为7GHz @Vce=10V、Ic=20mA 4．极限工作条件范围(T=25℃)：集电极基极击穿电压VCBO 20 V集电极发射极击穿电压VCEO 12 V发射极基极击穿电压VEBO 3 V集电极电流IC 100 mA功耗PC 200 mW结温度Tj150℃存储温度Tstg -65~+150℃5．HFE规格等级G R S标号R23 R24 R25 HFE 50-100 80-150 125-250 6．封装形式SOT-23/SOT-23-3L(SC-59)
三极管又称“晶体三极管”或“晶体管”。在半导体锗或硅的单晶上制备两个能相互影响的PN结，组成一个PNP（或NPN）结构。中间的N区（或P区）叫基区，两边的区域叫发射区和集电区，这三部分各有一条电极引线，分别叫基极B、发射极E和集电极C，是能起放大、振荡或开关等作用的半导体电子器件。
发明人
1947年12月23日，美国新泽西州墨累山的贝尔实验室里，3位科学家——巴丁博士、布菜顿博士和肖克莱利博士在紧张而又有条不紊地做着实验。他们在导体电路中正在进行用半导体晶体管把声音信号放大的实验。3位科学家惊奇地发现，在他们发明的器件中通过的一部分微量电流，竟然可以控制另一部分流过的大得多的电流，因而产生了放大效应。这个器件，就是在科技史上具有划时代意义的成果——晶体管。因它是在圣诞节前夕发明的，而且对人们未来的生活发生如此巨大的影响，所以被称为“献给世界的圣诞节礼物”。另外，这3位科学家因此共同荣获了1956年诺贝尔物理学奖。
晶体管促进并带来了“固态革命”，进而推动了全球范围内的半导体电子工业。作为主要部件，它及时、普遍地首先在通讯工具方面得到应用，并产生了巨大的经济效益。由于晶体管彻底改变了电子线路的结构，集成电路以及大规模集成电路应运而生，这样制造像高速电子计算机之类的高精密装置就变成了现实。
名称来源由于三极管的结构和外形特征，它有三个接出来的端点，所以便被形象的命名为三极管。
结构简介三极管的基本结构是两个反向连结的PN结面，如图1所示，可有pnp和npn两种组合。三个接出来的端点依序称为发射极（emitter,E）、基极（base,B）和集电极（collector,C），名称来源和它们在三极管操作时的功能有关。图中也显示出 npn与pnp三极管的电路符号，发射极特别被标出，箭号所指的极为n型半导体， 和二极体的符号一致。在没接外加偏压时，两个pn接面都会形成耗尽区，将中性的p型区和n型区隔开。
pnp和npn三极管的结构及其示意图
三极管的电特性和两个pn结面的偏压有关，工作区间也依偏压方式来分类，这里 我们先讨论最常用的所谓”正向活性区”（forward active），在此区EB极间的pn接 面维持在正向偏压，而BC极间的pn接面则在反向偏压，通常用作放大器的三极管 都以此方式偏压。图2(a）为一pnp三极管在此偏压区的示意图。EB接面的空乏区由于正向偏压会变窄，载体看到的位障变小，射极的空穴会注入到基极，基极的电子也会注入到射极；而BC接面的耗尽区则会变
宽，载体看到的位障变大， 故本身是不导通的。图2(b）画的是没外加偏压，和偏压在正向活性区两种情形下，空穴和电子的电位能的分布图。三极管和两个反向相接的pn二极管有什么差别呢？其间最大的不同部分就在于三极管的两个接面相当接近。以上述之偏压在正向活性区之pnp三极管为例， 射极的空穴注入基极的n型中性区，马上被多数载体电子包围遮蔽，然后朝集电极方向扩散，同时也被电子复合。当没有被复合的空穴到达BC接面的耗尽区时，会被此区内的电场加速扫入集电极，空穴在集电极中为多数载体，很快藉由漂移电流到达连结外部的欧姆接点，形成集电极电流IC。IC的大小和BC间反向偏压的大小 关系不大。基极外部仅需提供与注入空穴复合部分的电子流IBrec，与由基极注入 射极的电子流InBE（这部分是三极管作用不需要的部分）。InB E在射极与与电 洞复合，即InB E=IErec。pnp三极管在正向活性区时主要的电流种类可以清楚地 在图3(a）中看出。
3(a)
射极注入基极的空穴流大小是由EB接面间的正向偏压大小来控制，和二极体的情形类似，在启动电压附近，微小的偏压变化，即可造成很大的注入电流变化。更精确的说，三极管是利用VEB（或VBE）的变化来控制IC，而且提供之IB远比IC小。npn三极管的操作原理和pnp三极管是一样的，只是偏压方向，电流方 向均相反，电子和空穴的角色互易。pnp三极管是利用VEB控制由射极经基极，入射到集电极的空穴，而npn三极管则是利用VBE控制由射极经基极、入射到集电极的电子。三极管在数字电路中的用途其实就是开关，利用电信号使三极管在正向活性区（或饱和区）与截止区间切换，就开关而言，对应开与关的状态，就数字电路而言则代表0与1（或1与0）两个二进位数字。若三极管一直维持偏压在正向活性区，在发射极与基极间微小的电信号（可以是电压或电流）变化，会造成射极与集电极间电流相对上很大的变化，故可用作信号放大器。工作原理晶体三极管（以下简称三极管）按材料分有两种：锗管和硅管。而每一种又有NPN和PNP两种结构形式，但使用最多的是硅NPN和锗PNP两种三极管，（其中，N表示在高纯度硅中加入磷，是指取代一些硅原子，在电压刺激下产生自由电子导电，而p是加入硼取代硅，产生大量空穴利于导电）。两者除了电源极性不同外，其工作原理都是相同的，下面仅介绍NPN硅管的电流放大原理。 对于NPN管，它是由2块N型半导体中间夹着一块P型半导体所组成，发射区与基区之间形成的PN结称为发射结，而集电区与基区形成的PN结称为集电结，三条引线分别称为发射极e、基极b和集电极c。
当b点电位高于e点电位零点几伏时，发射结处于正偏状态，而C点电位高于b点电位几伏时，集电结处于反偏状态，集电极电源Ec要高于基极电源Ebo。在制造三极管时，有意识地使发射区的多数载流子浓度大于基区的，同时基区做得很薄，而且，要严格控制杂质含量，这样，一旦接通电源后，由于发射结正偏，发射区的多数载流子（电子）及基区的多数载流子（空穴）很容易地越过发射结互相向对方扩散，但因前者的浓度基大于后者，所以通过发射结的电流基本上是电子流，这股电子流称为发射极电流了。由于基区很薄，加上集电结的反偏，注入基区的电子大部分越过集电结进入集电区而形成集电极电流Ic，只剩下很少（1-10%）的电子在基区的空穴进行复合，被复合掉的基区空穴由基极电源Eb重新补给，从而形成了基极电流Ibo.根据电流连续性原理得：Ie=Ib+Ic，这就是说，在基极补充一个很小的Ib，就可以在集电极上得到一个较大的Ic，这就是所谓电流放大作用，Ic与Ib是维持一定的比例关系，即：β1=Ic/Ib 式中：β1--称为直流放大倍数，集电极电流的变化量△Ic与基极电流的变化量△Ib之比为：β= △Ic/△Ib。式中β--称为交流电流放大倍数，由于低频时β1和β的数值相差不大，所以有时为了方便起见，对两者不作严格区分，β值约为几十至一百多。三极管是一种电流放大器件，但在实际使用中常常利用三极管的电流放大作用，通过电阻转变为电压放大作用
