品牌/型号

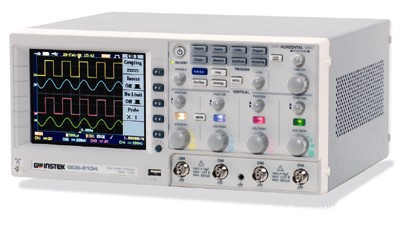

台湾固纬GDS-2104数字示波器/台湾固纬GDS-2104数字示波器
100MHz 频宽
4输入通道
1GSa/s 实时取样率以及 25GSa/s 等效取样率
25000点之记忆体长度
5.6 吋 TFT 彩色 LCD 荧幕
支持USB HOST/DEVICE：可使用U盘及USB打印机
支持AC/DC电源操作模式（选购）
垂直系统 | |
| 通道数 | 4 |
| 带宽 | DC ~ 100MHz (-3dB) |
| 上升时间 | 约3.5ns |
| 灵敏度 | 2mV/p ~ 5V/p (1-2-5 步进) |
| 精确度 | ±(3% x |读出数值|+0.05 p x Volts/p+0.8mV) |
| 输入耦合 | AC, DC & 接地 |
| 输入阻抗 | 1MΩ±2%, ~16pF |
| 极性 | 正向，反向 |
| 最大输入 | 300V (DC+AC peak), CATII |
| 波形信号处理 | + , - , x, FFT, FFTrms |
| 偏移范围 | 2mV/p~20mV/p: 0.5V; 50mV/p~200mV/p: 5V; 500mV/p~2V/p: 50V; 5V/p: 300V |
| 带宽限制 | 20MHz (-3dB) |
触发系统 | |
| 触发类型 | CH1 , CH2 , CH3 , CH4 , Line |
| 触发模式 | 自动电平, 自动, 普通, 单次, TV, 边沿, 脉宽, 时间延迟, 事件延迟 |
| 触发耦合 | AC , DC , 低频抑制 , 高频抑制 , 噪声抑制 |
| 触发灵敏度 | DC ~ 25MHz : 约 0.5p 或 5mV; 25MHz ~ 100MHz : 约 1p 或 10mV |
水平系统 | |
| 扫描范围 | 1ns/p ~ 10s/p (1-2-5 步进); 滚动模式 : 250ms/p ~ 10s/p |
| 显示模式 | 主时基, 窗口, 窗口放大, 滚动, 扫描, X-Y |
| 准确度误差 | ±0.01% |
| 前置触发 | 最大20 p |
| 后置触发 | 1000 p |
X-Y 模式 | |
| X-轴输入 | 通道 1 |
| Y-轴输入 | 通道 2 |
| 相位移 | ±3° 在 100kHz |
信号获取系统 | |
| 实时采样率 | 最大1GSa/s |
| 等效采样率 | 最大25GSa/s |
| 垂直分辨率 | 8 位 |
| 记录长度 | 最大25K 点 |
| 获取模式 | 采样, 峰值侦测, 平均, 累加 |
| 峰值测量 | 10ns |
| 平均次数 | 2 , 4 , 8 , 16 , 32 , 64 , 128 , 256 |
游标以及测量系统 | |
| 电压测量 | Vpp , Vamp , V avg , Vrms , Vhi , Vlo , Vmax , Vmin , Rise Preshoot/ Overshoot , Fall Preshoot/Overshoot |
| 时间测量 | 频率, 周期, 上升时间, 下降时间, 正脉宽, 负脉宽, 占空比 |
| 延迟测量 | 8种延迟测量 |
| 游标测量 | ΔV，ΔT |
| 计频器 | 分辨率: 6 位 |
控制面板功能 | |
| 自动设动 | 自动调整垂直系统，水平系统，触发电平 |
| 存储 | 高达20组面板设定 |
| 波形存储 | 4 组参考波形, 共 24 组 |
显示 | |
| TFT LCD | 5.6 英寸 |
| 显示分辨率 | 234 x 320 点 |
| 显示格线 | 8 x 10 格 ; 8 x 12 格 (关闭菜单) |
| 显示亮度 | 可调节 |
介面 | |
| Go/NoGo 输出 | 5V 最大/10mA TTL电平, 集电极开路 |
| RS-232 接口 | DB 9-针 公头 DTE RS-232 接口 |
| GPIB 接口(选配) | 兼容IEEE 488.2标准 |
| USB | USB Host/Device 2.0 全速 |
电源 | |
| 电压范围 | AC 100V ~ 240V , 48Hz ~ 63Hz , 自适应 |
| 电池(选配) | 电池: 11.1V 锂电池包 充电时间 : 8 小时 使用时间: 3 小时 , 根据实际情况使用 |
其他功能 | |
| 多国语言菜单 | 有 |
| 在线帮助 | 有 |
| 实时时钟 | 时间和日期, 提供存储的时间和日期 |
| 尺寸和重量 | 254D x 142H x 310W(mm) |
