QJ31携带式直流单双臂电桥产品介绍：
QJ31型携带式直流单双臂电桥
使用说明书
一、 概述：
QJ31型携带式直流单双臂电桥，采用惠斯通/开尔文两种电路，全量程由10个量程倍率和4个十进读数盘组成，有内附指零仪和内附工作电源。只要在电池盒内装入电池，不需要任何其它附件即可投入测量工作。适合大专院校和工矿企业实验室、车间现场或野外工地，对直流电阻作准确的测量。测量方便。此外，电桥还设有外接电源接线端钮。
二、 用途：
QJ31型携带式直流单双臂电桥的主要用途，用来测量10-4~1111000Ω的直流中、低电阻，金属导体的电阻率，导线电阻，直流分流器电阻。开关、电器的接触电阻及各类型电机、变压器的绕线电阻和温升试验等。
三、电桥主要技术性能：
1、电桥的总有效量程。单臂电桥:10~1111000Ω双臂电桥；10-4~1111Ω2、电桥的参考温度为20±1℃，参考相对湿度为40%~60%。3、电桥的标称使用温度20±10℃，标称相对湿度为25%~80%。4、在参考温度和相对湿度条件下，电桥各量程的允许误差极限为:Elim=±C%（RN/10+X）………………（1）式中:Elim——允许误差极限，Ω；X——标度盘示值，Ω；RN——基准值，Ω（取该量程内最大的10的整数幂）；C——准确度等级。5、电桥各量程、测量范围、等级指数如表1、表2所示。a、双臂电桥表1量程倍率有效量程（Ω）等级指数C%×0.010.0001~0.11110.1×0.10.1~1.111×11~11.11×1010~111.1×100100~1111b、单臂电桥表2量程倍率有效量程（Ω）等级指数C%×100.0001~0.11110.1×1000.1~1.111×10001~11.11×1000010~111.10.2×100000100~11110.56、相对湿度在参考条件下，温度超过参考温度范围，但在标称范围之内，由于温度变化引起的附加误差不应超过相应一个等级指数值。7、温度在参考条件下，湿度超过参考相对湿度范围，但在标称范围之内，由于湿度变化引起的附加误差不应超过相应一个等级指数值的20%。8、线路与外壳之间的绝缘电阻（在环境温度15~35℃，相对湿度45%~75%的条件下进行）应大于500MΩ。9、线路与外壳之间能经受500V一分钟交流电压试验，而不击穿。10、电桥外形尺寸:320mm×260mm×160mm11、重量:＜5kg。12、电桥工作电源:（1）电桥回路的工作电源为1号1.5V手电筒电池二节。（2）集成运放指零仪的工作电源为1节（6F22）9V电池。
四、电桥外形及部件名称：
（见图1）图1QJ31型直流单双臂电桥面板部件分布图1、指零仪按钮开关G；2、电源按钮开关B；3、单臂电桥测量接线柱（RXW）；4、双臂电桥四端钮测量接线柱（RXK）；5、量程倍率；6、指零仪表头；7、电桥电路外接电源端钮；8、指零仪电气调零旋钮；9、指零仪灵敏度调节旋钮；10、电桥状态选择开关；11、测量读数盘:×1、×0.1、×0.01、×0.001。
五、使用方法：
1、QJ31型直流单双臂电桥在测量电阻时按表3、表4选择参数。表3型式量程倍率有效量程（Ω）允许误差极限单臂电桥1010~111.1±0.1%（0.1RN+X）102100~11111031000~1111010410000~111100±0.2%（0.1RN+X）105100000~11110000±0.5%（0.1RN+X）表4型式量程倍率有效量程（Ω）允许误差极限双臂电桥0.010.0001~0.1111±0.1%（0.1RN+X）0.10.1~1.11111~11.111010~111.1100100~11112、在电池盒内放入需要的电池，或者接上外接电源，注意二者不可同时有。3、状态选择开关10放到需要位置上，此时指零仪电源也接通，等稳定后（约5min）调节指零仪指针指在零线上，在测量过程中，发现指零仪指针偏离零位，可以随时调节指针零位，再进行测量。4、接被测电阻:双臂电桥接四端连接法，接在4上的C1、P1、P2、C2接线柱上，C1、C2为电流端，P1、P2为电位端。单臂电桥接在5处的两接线柱上，1、2之间为被测电阻。5、估计被测电阻大小，选择适当量程倍率。6、测量电阻的步骤，先按下“B”按钮，再按下“G”按钮，调节平滑读数盘，使指零仪指零。双桥时，B不可长时间按下。被测量电阻值按下式计算。被测量电阻值（RX）=量程倍率×比较臂读数示值（Ω）
六、注意事项和维修保养：
1、在测量电感电路的直流电阻时，应先按下“B”按钮，再接下“G”按钮，断开时，应先松开“G”按钮，后松开“B”按钮。2、在使用双臂电桥时，“B”按钮应间歇使用，避免浪费电源，接线柱到被测量电阻之间的连接导线电阻不大于0.05Ω。3、电桥若搁置不用，应将电池取出。4、在测量电感线圈直流电阻时，通过电流较大，应该使用外接大容量2V电源。为了避免反电势损坏仪器内部元件，最好在测量完毕时，先将C1接线柱断开。5、电桥应贮放在环境温度10~30℃，相对湿度25%~80的条件下，室内空气不应有腐蚀仪器的气体和有害杂质，而仪器不应受日光的直接照射。6、使用中，如发现指零仪灵敏度显著下降，可能因电池寿命完毕引起，打开仪器底部电池盒，进行更换新的电池。7、在用户遵守技术要求所规定的使用、运输及贮藏的条件下，从交货检定日期起18个月内，因生产质量不良而发生损坏或不能正常工作时，制造厂应无偿地为用户修理或更换产品。
七、仪器成套性随同产品供应的文件有：
1、装箱单；2、使用说明书；3、产品使用证

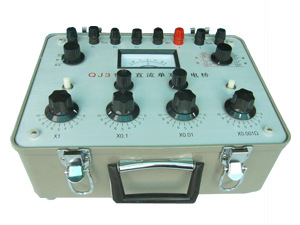

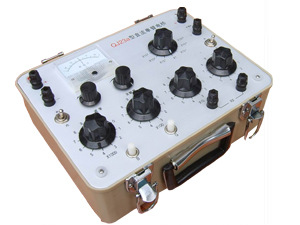

产品图片：
