深圳市益熙电子有限公司--专业的ADSL分离器,ADSL SPLITTER ,ADSL FILTER设计 生产商。

SP36101 ADSL参数:
POST PORT IMPEDANCE
Zr:600Ω//54nF
Modem impedance
30 kHz< f< 1104 kHz
100 Ω
Nominal voice band
0.3 kHz to 3.4 kHz
Insertion loss (Zreal(1))
@ 1k Hz <0.3dB
Delay Distortion
200Hz-4.0KHz:<250 misro sec
DC Loop current
< 100 mA
DC resistance
< 25 Ω
Nominal voice band
0.3 kHz to 3.4 kHz
ADSL band
30 kHz to 1104 kHz
Return loss
300Hz--500Hz:>14 d B
500Hz--2000Hz:>18 d B
2.0kHz--3.4KHz:>14d B
Stop band attenuation
25 kHz<f<100 kHz:>55 d B
100 kHz<f<300 kHz:>65 d B
300 kHz<f<2200kHz:>55 d B

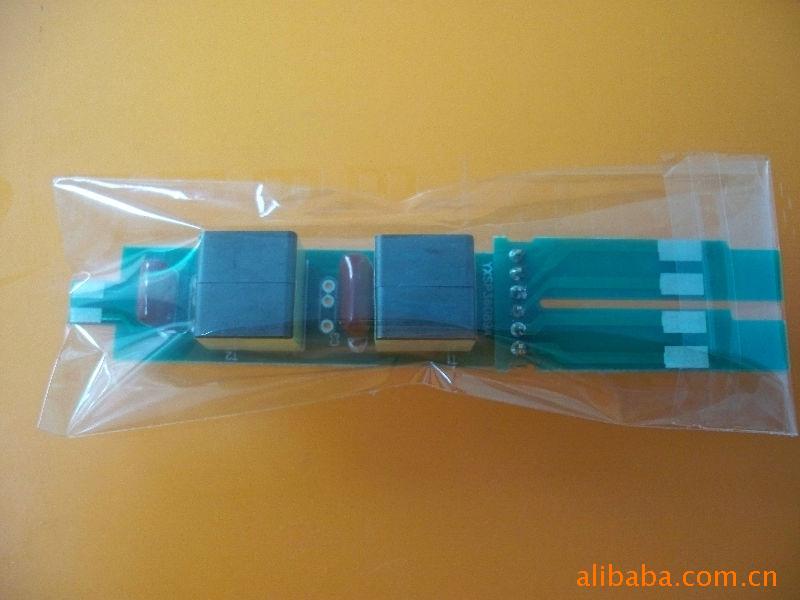

内包装参考照片

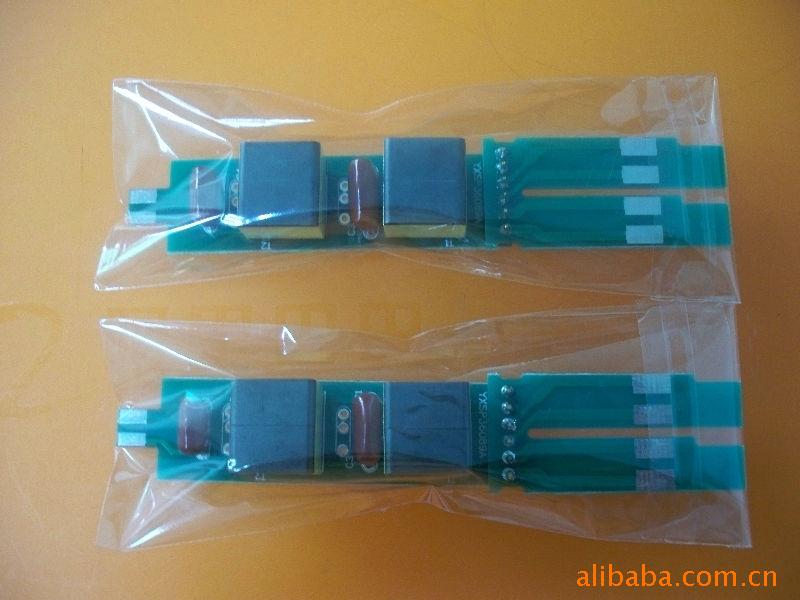

外包装参考照片
