透气型跑道施工方案

一、性能特点

1、适用于各级各类学校及专业体育场、田径场跑道、半圆区、辅助区，全民健身路径，室内体育馆训练跑道，游乐场道路铺面，室内外跑道。

2、可铺装于沥青混凝土基础和水泥混凝土基础上。

二、质量标准

1、中华人民共和国国家标准《塑胶跑道》（GB/T14833-93）；

2、中国田协评审的《国际田径协会联合会田径场地设施标准手册》（人民体育出版社2003年3月版）和中国田协审定的《田径竞赛规则2002-2003》进行设计和施工。

三、基础验收：

1、塑胶运动地面的基础可分为沥青混凝土基础和水泥混凝土基础。

2、沥青混凝土基础要密实、坚实、平整、表面粗糙、无裂隙、无碾压痕迹。

3、水泥混凝土基础是平整、坚硬、表面粗糙、无返砂现象、不能出现断裂和细缝；表面不能有浮出的水泥粉，水泥混凝土标号达到砼C-25检验标准。

4、平整度的测量，用三米直尺于基础平面任意一点测量时无3mm以上的凹陷，或用1米直尺测量无1mm以上的凹陷为合格。

四、所需材料及使用配比：

五、现场具体操作

5.1、施工步骤

（1）、13mm透气型塑胶跑道铺设施工工艺是采用两步施工法进行铺设的。

底层黑颗粒层，摊铺厚度为10-11毫米，将其固化后，在上面再喷涂厚度为2-3毫米的EPDM颗粒混合PU胶液层。（注：若现场场地高低凹凸不平，则摊铺厚度需以现场场地情况为基准决定厚度，以保证摊铺完成后的平整度）。

（2）、工艺简图：

清扫场地 → 黑颗粒底层机械（手工）摊铺 → 跑道面漆喷涂 → 测量画线 → 竣工。

5.2、施工方案说明

A、施工前准备

(1)、施工队进场后，首先清点所有材料的品种及数量，列出清单，并交监理签字。

(2)、检查搅拌机、推料车等机械设备是否运转正常，发现问题及时修理。准备好施工用的工具，按施工图纸要求的厚度调试好机器的及它的厚度。对现场的材料进行抽查检验，每个批号做一块测试试片。发现材料变质、变色应停止使用。如有沉淀，使其均匀。

(3)、按照工程情况合理分好施工板块，测量出施工线的位置，放好施工线。

(3)、配料人员要认真清点原材料的品种、型号，确认与施工现场所需材料相同，才能将材料堆上放料架，排列整齐，桶口向下备用。

B、黑颗粒层铺设：

(1)、铺设黑颗粒层之前先将地基基础清扫干净后，再在基础面上刷一层底涂胶水方可铺设。施工时应一边刷胶水一边铺黑颗粒层。当胶水固化后再铺设黑颗粒层会影响粘结，不宜大面积涂胶后，再铺黑颗粒层，应做到刷胶水多少面积，应立即铺多少面积的黑颗粒。

(2)、黑颗粒底层控制在10mm左右，材料配比为胶水∶黑颗粒=1∶8。

(3)、按上述配比将物料在沙浆拌和机中搅拌均匀，送现场进行机械（手工）摊铺，控制好设计厚度，刮平压实。一般3小时逐渐固化，第二天即完全固化。

C、跑道面漆的喷涂：

(1)、待黑颗粒层固化成形后，方可在其表面喷涂漆浆层（一般为红色），其配比为：EPDM颗粒：跑道喷涂面漆=1：1。首先将跑道喷涂面漆浆料按比例配料加入适量的催化剂混合搅拌均匀，在搅拌过程中加入EPDM颗粒，EPDM颗粒粒径要求选取一般在1-2mm左右。然后将浆料倒入专业喷涂器喷涂在黑颗粒层表面，喷涂时可根据漆浆的稀绸度加入适量稀释剂，喷涂次序均匀喷涂两遍。

(2)、喷涂人员施工前要计算好漆液用量，每一桶漆液所喷涂的长度，做好标记，做到心中有数，合理利用材料。

(3)、运料动作要干净、快捷，倒料时分多次倒下，桶边的余料及时清理，保持桶外清洁，为喷涂人员创造良好的条件。

5.3、工艺线的测量、喷划：

(1)、由技术部专业技术人员对场地进行测量，所使用的经纬仪、钢卷尺等都需经过国家级检测部门检测合格的方可使用，准确计算温改、尺改，确保测量的准确性，各标志线的位置距终点线的距离长度不允许出现负差，正差定小于1/10000。

(2)、硬度标准为邵A45-60。

(3)、横向坡度不大于1/100，纵向坡度不大于1/1000。

(4)、将测量准确的标点用大头针做好标记，每个点位之间的距离不超过1米。用胶带将需划线两边粘住，然后用毛刷均匀地将划线漆刷于表面上，应保证所刷工艺线的色泽均匀、饱和，厚度一致，工艺线无虚边，无锯齿现象。

(5)、其它检验标准参照GB/T14833-93。

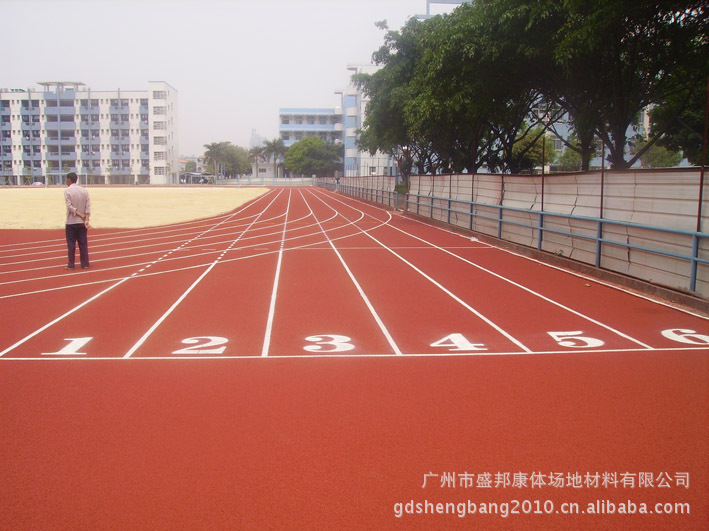

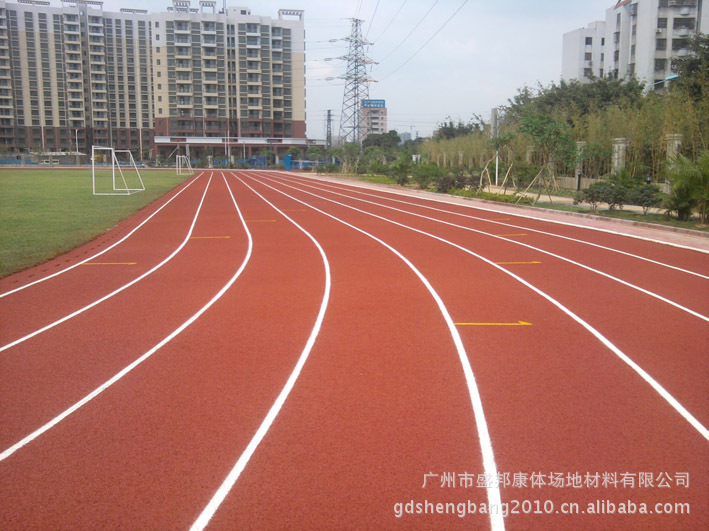

六、施工方案图解
