一、产品用途及特点
供50Hz、10KV及以下电力系统操作电能计量、 电流测量与监视及继电保护用。
本产品为全封闭支柱式结构，采用环氧树脂浇注绝缘。
外绝缘爬电比距满足Ⅱ级污秽等级要求
产品执行GB1208—97《电流互感器》标准

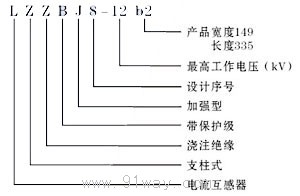

二、型号含义
三、产品技术参数
额定二次电流：5A
额定绝缘水平：12/42/75kV
负荷功率因数：COSφ=0.8(滞后)
局部放电水平：≤20PC
仪表保安系数：≤10
额定一次电流、准确级组合及额定输出、短时热电流额定值： 额定一次电流(A) | 准确级组合 | 相应准确级下的额定负荷(VA) | 额定短时热电流及持续时间 | 额定动稳定电流 | 0.2S | 0.2 | 0.5S | 0.5 | 5P10 | (KA) | (S) | (KA) | 50、60 | | 10 | 10 | 10 | 10 | 15 | 5 | 2 | 12．5 | 75 | 0.2/0.2 | 10 | 10 | 10 | 10 | 15 | 7 | 2 | 17．5 | 100 | 0.2/0.5 | 10 | 10 | 10 | 10 | 15 | 8 | 2 | 20 | 150 | 0.2S/0.2 | 10 | 10 | 10 | 10 | 15 | 14 | 2 | 35 | 200 | 0.2S/0.5 | 10 | 10 | 10 | 10 | 15 | 25 | 2 | 62．5 | 300 | 0.5S/0.5 | 10 | 10 | 10 | 10 | 15 | 31．5 | 3 | 40 | 400 | 0.2S/0.2S | 10 | 10 | 10 | 10 | 15 | 31．5 | 3 | 78．8 | 500 | 0.2/5P10 | 10 | 10 | 10 | 10 | 15 | 31．5 | 3 | 78．8 | 600 | 0.5/5P10 | 10 | 10 | 10 | 10 | 15 | 40 | 3 | 100 | 800-1250 | 0.2S/5P10 | 10 | 10 | 10 | 10 | 15 | 50 | 3 | 125 |
|
