1、产品描述
Thermograph Pen是一款带文件系统的温度记录笔，记录数据直接以‘CSV’的文件格式保存在设备存储器中，当设备连上电脑时，会出现一个可移动磁盘，磁盘里面有配置文件，帮助文件，数据文件，用户可以很方便的对它经行操作。同时我们也配备有软件，友好的交互式界面，方便用户对设备经行配置，同时可以生成曲线，日志。
2、功能特性
l 标准FAT16文件系统，CSV格式数据文件，可以用EXCEL以表格形式打开，方便用户查看，操作。
l 设备拥有32Mbit flash存储空间，可以存储将近70万条数据，10秒钟记录一条，可以记录80天。
l 超低功耗，功耗低至4uA,超长工作时间，两节7号电池可以工作半年以上（具体根据记录间隔决定）。超长使用寿命，采用serial flash存储器，可靠性高，使用寿命长，可以反复擦除10万次。
l 防水，采用目前先进的防水技术，全密封的设计，达到IP8防水等级。
l 超高温度精度，测量温度精度达到0.0625℃，误差0.5℃（0~70℃）。
l 拥有报警功能，可以通过配置文件或者软件设置报警上限温度，上限迟滞温度,下限温度，下限迟滞温度。报警时蓝色LED闪烁。
l 友好的交互式软件，通过我们配带的软件可以生成曲线，日志，还可以方便的对设备进行配置。
l 采用配置文件形式对设备经行配置，可以实现免软件，多操作系统。
l 支持USB在线升级固件程序。
3、电性参数：
- 工作电压：DC 2.0~3.5V
- 额定电流：睡眠状态4uA工作状态200uA
- 额定功率：8uW
- 温度分辨率：0.0625℃
- 温度范围：-40~+70℃
- 温度误差：±0.5℃
- flash容量：32Mbit = 4MB
- 最大记录条数：70万
- 每个CSV文件记录条数：25600条
4、使用说明
4.1第一步：装电池，拆下金属外壳，取出塑胶外壳，打开塑胶外壳，装上电池，之后合上塑胶外壳，装上金属外壳，设备开始工作。（详情请看装配流程图）。
4.2第二步：修改配置文件，将设备插到电脑，即会发现卷标为“PCsensor”（默认，自己可以修改）可移动磁盘。打开磁盘，打开“CONFIG.TXT”文件，修改开始记录时间“开始记录日期”项为当前日期，修改开始记录时间“开始记录时间”项为当前时间，如果需要可以修改记录时间间隔“Record interval(s/m/h)”项，可以是XXs或者XXm或者XXh。
5.CONFIG文件说明
*********************************************************
* Copyright(c) 2011/09/26 PCsensor *
* All rights reserved. *
* FirmWare:DataRecorderV1.0 *
*********************************************************
Pleace configure the following information......
>设备名称:[PCsensor88]
设备名称:用户可以自己命名，长度不超过20
>开始记录日期:[2012.05.04]
开始记录日期，由于设备断电之后，时间将会丢失，所以必须人为的设定一个开始记录时间
>开始记录时间:[15:11:25]
开始记录时间，
>记录间隔(s/m/h):[1s]
记录间隔，只能是1~59秒或者1~59分钟，或者1~18小时。
>重头开始记录(Y/N):[N]
是否从头开始记录，一旦从头开始记录数据将全部擦除
>温度单位(C/F):[C]
C表示摄氏度,F表示华氏度
>语言(E/C):[C]
E表示英文,C表示中文
>循环记录(Y/N):[N]
如果需要循环记录,N->Y.如果数据记录满,设备将自动重头开始记录,此时将会覆盖原来的数据.

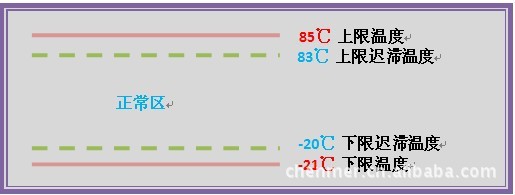

>上限温度&迟滞温度:
Th:[85] Ts:[83]
上限温度，上限迟滞温度，当温度大于上限温度时报警，当温度小于迟滞温度时解除报警。上限温度一定要大于上限迟滞温度。上限>上限迟滞。
>下限温度&迟滞温度:
Tl:[-21] Ts:[-20]
下限温度，下限迟滞温度，当温度小于下限温度时报警，当温度大于迟滞温度时解除报警。下限温度一定要小于下限迟滞温度。下限<下限迟滞。
>内部温度湿度校准值:
T0:[0.0] H0:[0]
内部探头温度,湿度校准值，温度单位跟“>温度单位(C/F)：”保持一致，湿度单位为“%RH”(湿度,适用于
另外一款产品,带测湿度功能的)。
注意：以下只适用于带有外部探头的设备。
>设置外部报警探头:[0]
当设备有外部探头时，我们允许用户选择一个外部探头作为报警探头。这个就是探头的地址（0~7）。
>外部温度湿度校准值:
T0:[0.0] H0:[0]
外部探头温度,湿度校准值，温度单位跟“>温度单位(C/F)：”保持一致，湿度单位为“%RH”(湿度,适用于
另外一款产品,带测湿度功能的)。
注意事项：
1. " [] "内全部为可以配置的。
2. " > "表示一个配置项。
3.注意日期时间的格式，日期时间的范围，记录间隔的范围，校准值的范围，一旦超过设备就会报错，比如小时只能是0~23。
6.INFO文件说明
***********************************
* www.PCsensor.com
***********************************
>>固件版本:DataRecorderV1.0
固件代码版本信息。
>设备使用主存储器..
设备是使用主存储器，当主存储器损坏就会启动备份存储器。注，本条只适用于另外一款。
>配置启动成功..
读取配置文件成功。如果配置被修改错误，此项变成“>配置启动失败..”
>发现内部Tx探头..
发现内部TX探头。如果没有发现内部探头，此项变成“>没有发现内部探头..”
>没有发现外部探头..
没有发现外部探头。当设备是带外部的，此项会变成“>发现n个外部Tx探头..”(n=1~7)
>数据记录条数:476
数据记录条数,根据不同设备而定，最大70万
>电池电压:3.11V
电池电压
注：当发现设备工作不正常时，请查看“INFO”文件
7.LED功能介绍
绿色：记录指示，小于5s，就根据记录间隔闪烁，大于5s，就按照5s闪烁。
红色：欠压指示。当电池电压低于2.3V时，设备停止记录，进入睡眠模式，红色LED 2秒闪烁一次。这时请导出数据，更换电池。
蓝色：异常指示，当配置文件修改错误，探头初始化错误时长亮，当温度报警时闪烁。当配置文件错误时，请从新修改配置文件，如果忘记，可以从新上电，会恢复默认配置。探头初始化错误时，可能此时探头损坏。
8.使用注意事项
1.当电池刚上电时，必须修改配置文件的的“开始记录日期”和“开始记录时间”项，因为断电后时间丢失。
2.当修改配置文件后一定看LED的状态，如果LED为蓝色，则表明配置错误，这时需从新配置，如果配置文件不能还原，请将设备重插到USB,在修改任意配置项，保存即可。
4.修改完配置文件，请尽快关闭保存，因为在配置文件关闭保存之后，开始记录时间日期才正式更新。
5.请注意电池的寿命，及时更换电池，如果红色LED闪烁，则表示电量不足。
9.固件代码升级
本设备支持USB接口在线升级固件程序，请留意本公司官网发布的最新固件程序。
步骤：
拆开设备—>卸掉电池—>插到电脑USB—>点击软件在线升级固件—>完成
详情请看“软件使用说明”
10.常见问题解析
1.为什么记录数据的日期有所偏差？
答：1.确保是否记录之前有设置“开始记录日期”和“开始记录时间”这两项。
2.确保设置完以上两项，是否有尽早的关闭保存配置文件。因为开始记录时间日期是在关闭保存配置那一刻开始。
11.软件使用说明

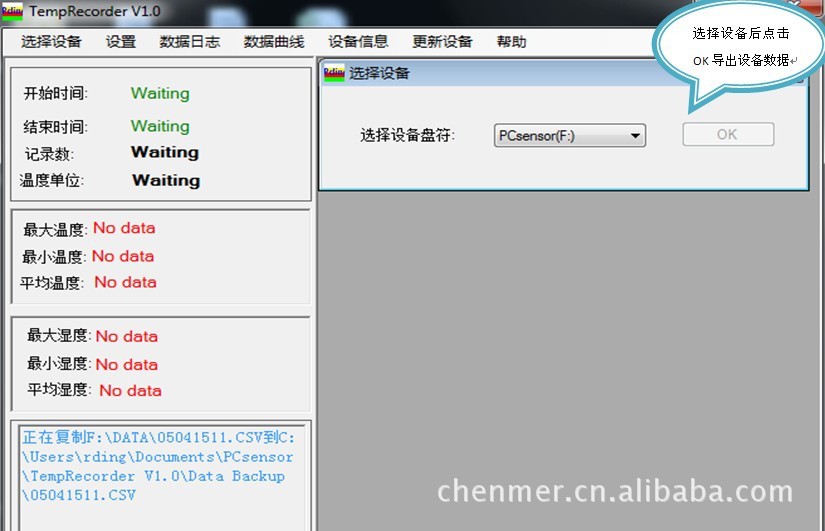

1.点击
选择设备盘符，点击OK，等待导入数据完成。

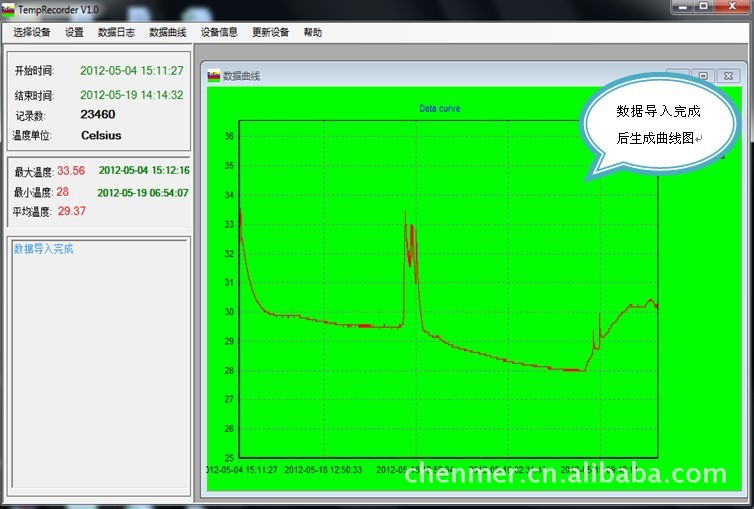

2.导入数据成功后，生成日志，曲线，软件还提供快速查找，快速定位，最大值，最小值提示。

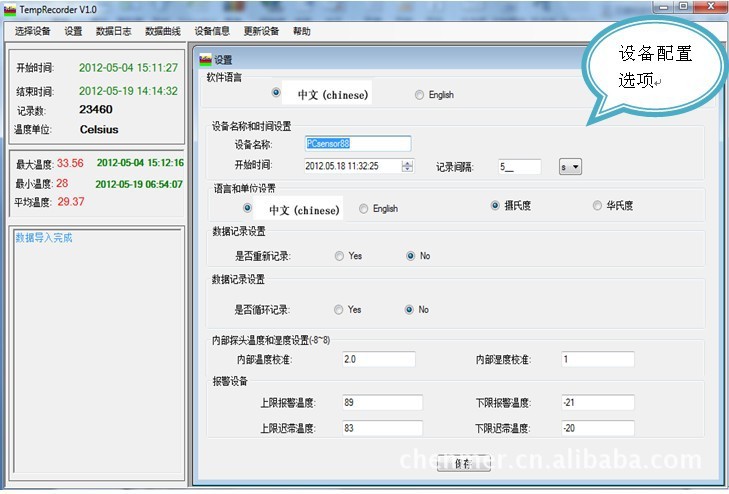

3.点击主菜单“设置”弹出如下对话框：设置的详细说明请看CONFIG说明

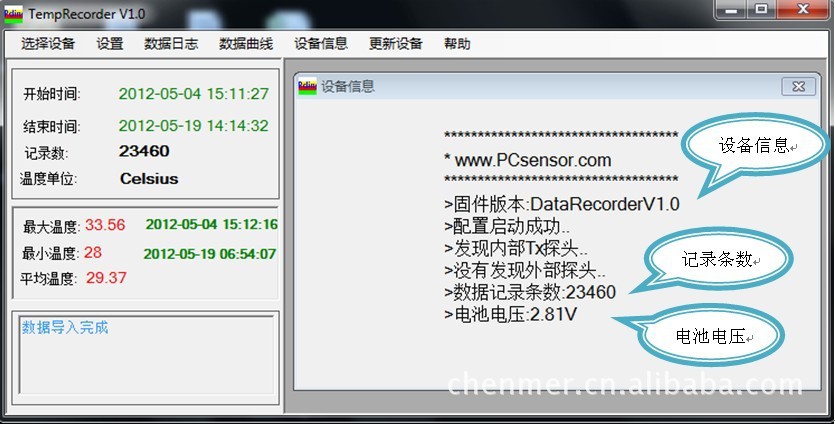

4.点击主菜单“设备信息”弹出如下对话框：
5.点击主菜单“帮助”弹出如下对话框：
6.用户在线更新固件代码程序。

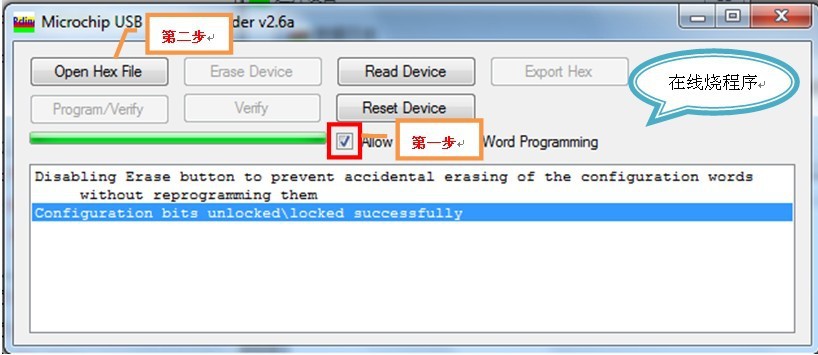

6.1.按如下操作
6.2点击
，选择路径，找到我们提供的固件程序(XXX.HEX文件)
6.3点击

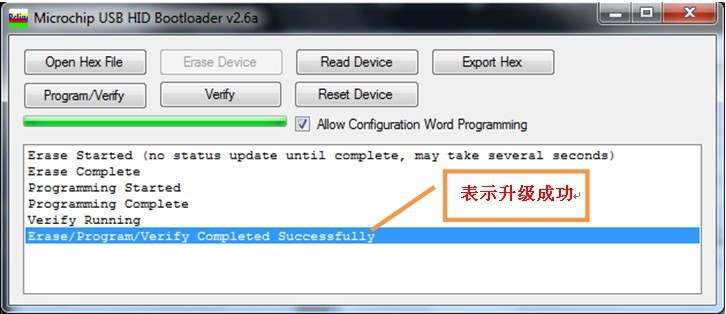

6.4最后提示
表示升级成功。
装配流程：
第一步：装上PCB电路板，注意PCB电路板两圆孔对准塑胶壳两螺柱。
第二步：装上7号电池,注意正负极。
第三步：合上上壳，装上螺钉。
第三步：合上上壳，装上螺钉。
第五步：完成
包装清单：
零件名称 | 数量 |
TEMPerD | 1 |
7号电池 | 2 |
小螺丝刀 | 1 |
USB延长线 | 1 |
橡胶吊环 | 1 |
软件CD | 1 |
