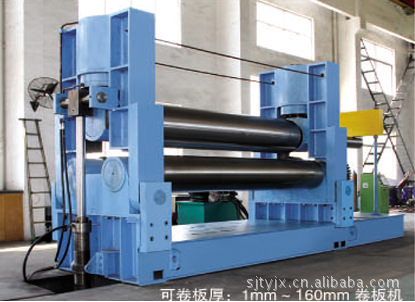

W11Y系列液压式三辊对称卷板机
性能与特点：
本机结构型式为三辊对称式，上辊在两下辊中央对称位置作垂直升降运动，通过液压缸内的液压油作用于活塞而获得，为液压传动；两下辊作旋转运动，通过减速机的输出齿轮与下辊啮合，为卷制板材提供扭矩。本机床结构紧凑，操作维修方便。
| 最大卷板厚度 | 最大卷板宽度 | 板材屈服极限 | 卷板速度 | 满载最卷板直径 | 上轴直径 | 下轴直径 | 两下轴中心距 | 主电机功率 |
规格型号 | mm | mm | mm | m/min | mm | mm | mm | mm | KW |
W11Y-30X2000 | 30 | 2500 | 245 | 4 | 1200 | 360 |
|
|
|
W11Y-25X2500 | 25 | 2500 | 245 | 4 | 1200 | 370 | 300 | 480 | 22 |
W11Y-30X2500 | 30 | 2500 | 245 | 4 | 1200 | 420 | 360 | 550 | 30 |
W11Y-25X3000 | 25 | 3000 | 245 | 4 | 1200 | 430 | 370 | 550 | 30 |
W11Y-30X3000 | 30 | 3000 | 246 | 4 | 1200 | 450 | 390 | 600 | 30 |
W11Y-40X2500 | 40 | 2500 | 245 | 3.5 | 1400 | 500 | 400 | 600 | 37 |
W11Y-40X3000 | 40 | 3000 | 245 | 3.5 | 1600 | 540 | 440 | 600 | 45 |
W11Y-50X3000 | 50 | 3000 | 245 | 3.5 | 2000 | 580 | 480 | 750 | 56 |
W11Y-60X3000 | 60 | 3000 | 245 | 3.5 | 2400 | 660 | 560 | 800 | 75 |
W11Y-70X3000 | 70 | 3000 | 245 | 3.5 | 2800 | 710 | 620 | 850 | 90 |
W11Y-80X3000 | 80 | 3000 | 245 | 3.5 | 3200 | 770 | 680 | 900 | 90 |
W11Y-90X3000 | 90 | 3000 | 245 | 3.5 | 3600 | 820 | 730 | 950 | 110 |
W11Y-100X3000 | 100 | 3000 | 245 | 3.5 | 4000 | 860 | 770 | 1000 | 110 |
W11Y-110X3000 | 110 | 3000 | 245 | 3.5 | 4400 | 900 | 810 | 1080 | 132 |
W11Y-120X3000 | 120 | 3000 | 245 | 3.5 | 4800 | 950 | 860 | 1160 | 132 |
