产品规格书

                                                                                                                                                                                                                                                                                                                                                                       名称：触摸面板四键控制器

型号：TM02

概述

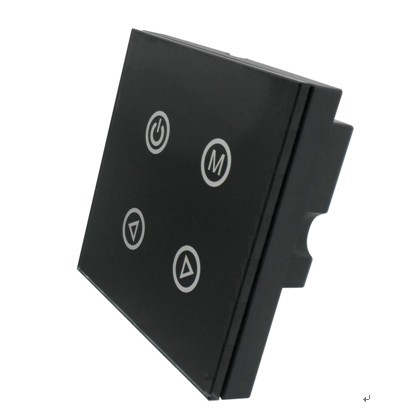

    触摸面板控制器是我司新研发的新型高档控制器，采用玻璃面板设计，外观美观、时尚。采用高精度电容触摸控制芯片，增加了触摸的灵敏度，减少误触发。其用于控制各种以led为光源的灯具，例如：点光源，软光条，洗墙灯，玻璃幕墙灯等；具有接线方便，使用简单等优点；根据客户实际需求可实现跳变、渐变、频闪等灯光变化效果。

技术参数

  ● 工作温度：-20-60℃

 ●供电电压：DC12-24V

 ● 输出：3回路

 ● 连接方式：共阳

 ● 外型尺寸：L86ΧW86ΧH37 mm

● 包装尺寸：L90ΧW90ΧH40 mm

● 净重：185g

● 毛重：215g

● 静态功耗：<1W

● 输出电流：<4A(每回路)

● 输出功率：12V:<144W, 24V:<288W

 外型尺寸

接口说明

使用说明

1、触摸面板上共有6个按键，各按键功能如下：

：任何状态下，可开启或关闭控制器输出；

：为模式功能键，可选择不同的模式变化，共21种变化模式；

：输出信号亮度或速度控制，每按一次亮度或速度级数加1，共100级；

：每按一次亮度或速度级数减1；

2、标准变化功能如下表所示：
